Изменение Отметки в процессе Трассировки

Все операции Трассировки начинаются с использованием Постоянной Отметки (это Способ Построения, применяемый по умолчанию).

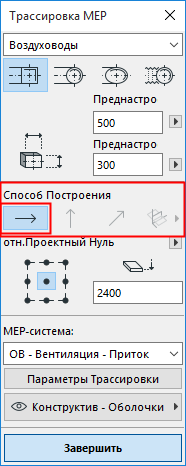

Начав создание Трассы, вы сразу можете изменить Способ Построения:

 (его также можно изменить при помощи Панели Слежения в процессе Трассировки)

•Вертикальный Подъем: нажмите кнопку создания Вертикального Подъема

–При работе в окне Плана Этажа это приводит к появлению диалога, позволяющего задать конечную отметку элемента. После ввода значения нажмите кнопку OK, чтобы закрыть диалог и разместить вертикальный сегмент. Затем продолжите трассировку.

–В 3D-окне просто начертите сегмент в вертикальной плоскости.

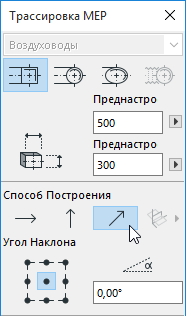

•Наклон под Постоянным Углом: выбрав этот вариант, введите значение угла. Все последующие элементы трассы будут располагаться под наклоном до тех пор, пока вы не примените другой Способ Построения.

Примечание: Единицы измерения угла наклона (например, градусы или мм/метры) настраиваются в диалоге Параметров MEP: поле Единицы Измерения Подъема/Спуска.

Использование Плоскостей Редактирования в процессе Трассировки

В 3D-окне:

1.Начните Трассировку и создайте хотя бы один элемент.

2.Выберите один из следующих способов построения (воспользуйтесь кнопками Плоскостей 3D-редактирования), чтобы ограничить Трассировку 3D-плоскостью:

•Плоскость по Ширине: линия привязки проходит через последнюю заданную точку в направлении “ширины” последнего размещенного элемента.

•Плоскость по Высоте: линия привязки проходит через последнюю заданную точку в направлении “высоты” последнего размещенного элемента.

•Перпендикулярная Плоскость: трассировка будет продолжена вдоль плоскости, расположенной перпендикулярно вектору последнего размещенного элемента.
