Импорт/Экспорт Аналитических Моделей в формате IFC - Экспериментальная Функция

Вы можете открывать, сопоставлять или сохранять файлы в формате IFC Structural Analysis Model (*.ifc). В этих IFC-файлах применяется Определение Модельного Вида “Structural Analytical View”.

Примечание: Данная функция является “Экспериментальной” в этой версии ARCHICAD. Для получения дополнительной информации см. Экспериментальные Функции.

Активация этой функции

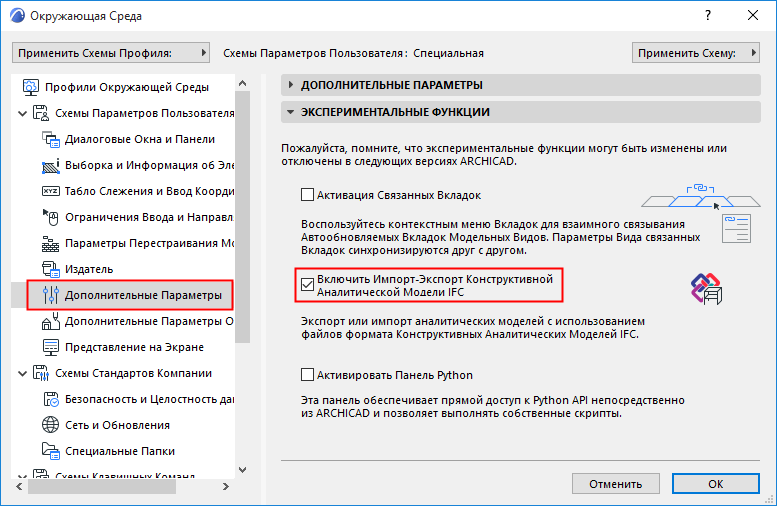

1.Воспользуйтесь командой меню Параметры > Окружающая Среда > Дополнительные Параметры.

2.Раскройте панель Экспериментальных Функций.

3.Активируйте маркер Включить Импорт-Экспорт Конструктивной Аналитической Модели IFC.

Импорт

В 3D-окне или на Плане Этажа:

1.Воспользуйтесь командой меню Файл > Открыть

2.Выберите формат файлов Конструктивной Аналитической Модели IFC (*.ifc). Поддерживаются схемы IFC 2x3 и IFC4.

3.Нажмите кнопку Открыть.

Конструирование > Сопоставление Моделей

Укажите путь к файлу Аналитической Модели в формате *.ifc.

Обработка элементов при импорте

При импорте IFC-файла Аналитической Модели преобразование элементов выполняется автоматически. Никакие правила сопоставления настраивать не требуется.

Стержни и Пластины преобразуются автоматически на основе своей геометрии: вертикальные Компоненты преобразуются в Колонны, а горизонтальные - в Балки.

Строительные Материалы

Если наименования Строительных Материалов импортируемых элементов уже существуют в шаблоне ARCHICAD, то применяются соответствующие Строительные Материалы ARCHICAD.

Примечание: учитываются только наименования материалов. Строительные Материалы с одинаковыми наименованиями считаются совпадающими.

Если Строительный Материал отсутствует в шаблоне ARCHICAD:

•наименование Строительного Материала (используемое в IFC-файле) импортируется и добавляется в список Строительных Материалов ARCHICAD.

•применяются параметры, используемые для Строительного Материала соответствующего инструмента ARCHICAD по умолчанию (например, реквизиты Строительного Материала Колонн по умолчанию)

Профили

Если Профиль импортируемого Стержня (с таким же названием и геометрией) уже существует в шаблоне ARCHICAD, то применяется соответствующий Профиль.

Если импортируемый профиль отсутствует в ARCHICAD, то выполняется его импорт и добавление в список Профилей ARCHICAD.

Параметры прочих элементов при Импорте

Для прочих параметры импортируемых элементов применяются настройки по умолчанию соответствующего инструмента ARCHICAD (Слой, Класс, пользовательские Свойства и т. д.)

Параметры Аналитической Модели

Для импортированных моделей применяются следующие параметры ARCHICAD, предотвращающие их автоматическую корректировку и позволяющие максимально точно воспроизвести исходную конструктивную модель:

–Всем Группам Пересечения Слоев назначается нулевое значение (пересекающиеся элементы не соединяются)

–В качестве Правил Корректировки (в диалоге Правил Создания Аналитической Модели) выбирается вариант “Без Правил”

–Для всех Концов Балок применяется вертикальная подрезка, а для Концов Колонн - горизонтальная

Экспорт

В 3D-окне или на Плане Этажа:

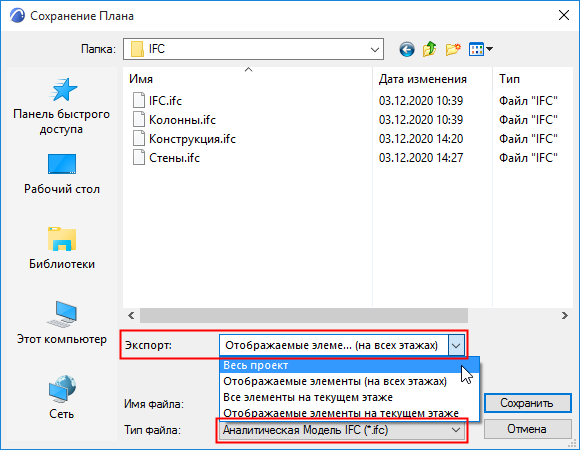

1.Активируйте команду меню Файл > Сохранить как

2.Выберите формат файлов Конструктивной Аналитической Модели IFC (*.ifc). Файл можно экспортировать только с использованием схемы IFC2x3 (схема IFC4 не поддерживается)

3.Из выпадающего меню Экспорта выберите вариант сохранения всего проекта или только отображаемых элементов.

При сохранении из окна Плана Этажа можно выбрать экспорт элементов текущего или всех этажей.

4.Нажмите кнопку Сохранить.

Обработка элементов при экспорте

Все Стержни и Пластины сохраняются со своими текущими параметрами (геометрии, профилей и материалов).
