Существуют два способа создания Конструктивных Опор:
Инструмент Конструктивная Опора
Команда “Создать Конструктивные Опоры”
Инструмент Конструктивная Опора
1.Активируйте инструмент Конструктивная Опора при помощи
–Панели Инструментов или
–команды меню Конструирование > Инструменты Конструктора > Конструктивные Опоры
2.На Плане Этажа или в 3D-окне наведите курсор на Компонент Аналитической Модели, для которого хотите создать опору.
3. В зависимости от типа Компонента (Стержень или Пластина) при помощи обратной графической связи будут отображены доступные типы Опор: Точечная, Линейная и/или Плоскостная.

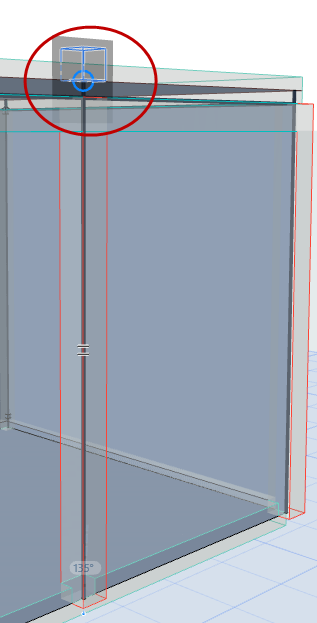

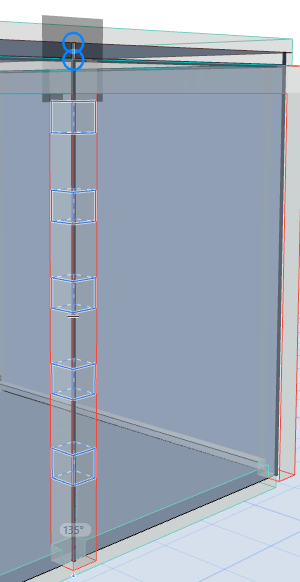

Графический Предпросмотр: Точечная или Линейная Опора для Стержня

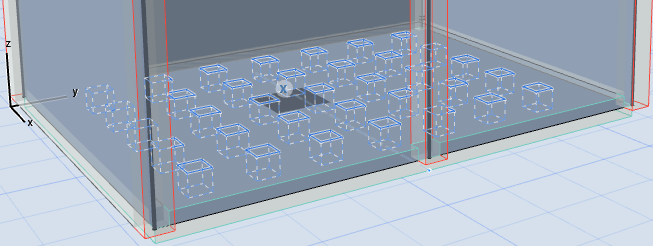

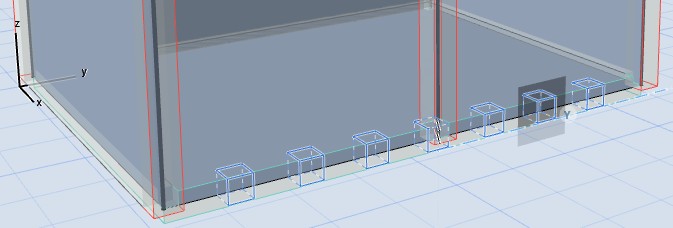

Графический Предпросмотр: Линейная или Плоскостная Опора для Пластины

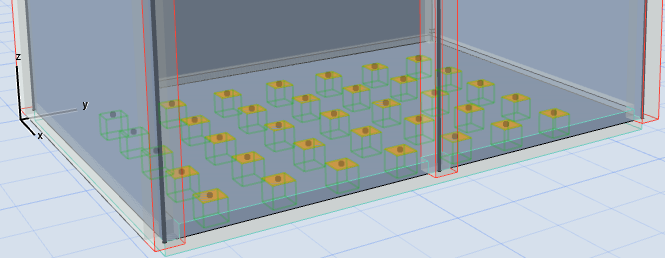

4.Когда вы увидите нужный тип Опоры, щелкните мышью для завершения ее создания.
5.Воспользуйтесь Информационным Табло или диалогом Параметров Опоры, чтобы настроить дополнительные параметры, если это необходимо.

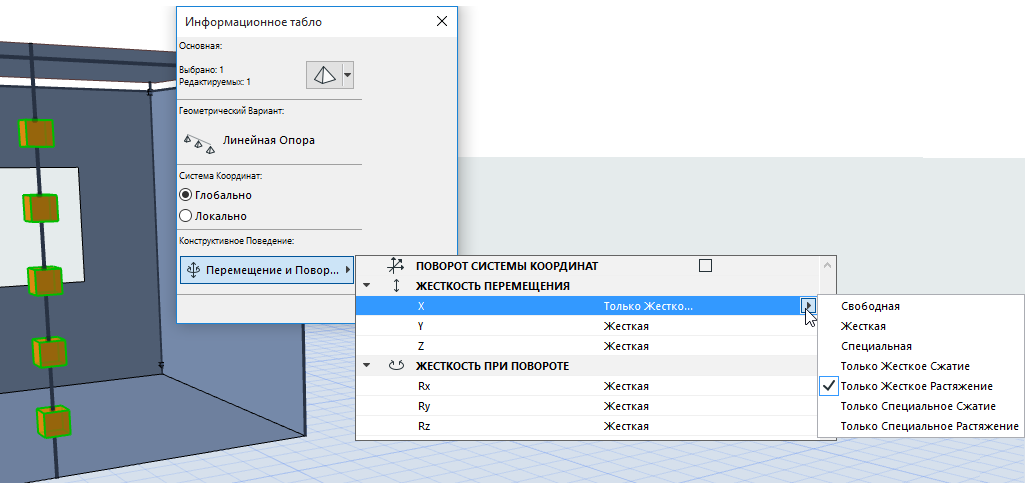

Жесткость при Перемещении/Повороте элемента Линейной Опоры
Параметры по Умолчанию инструмента Конструктивная Опора
Когда вы размещаете новую Конструктивную Опору, Параметры элемента по Умолчанию отражают параметры и рабочие единицы, используемые Точечными Опорами (некоторые из которых не имеют отношения к Опорам иной геометрии). Тем не менее, просто задайте значения, необходимые для Опоры определенной геометрии (Линейной или Плоскостной).
После размещения в диалоге Параметров Выбранной Опоры будут отображаться корректные параметры и единицы измерения.
Команда “Создать Конструктивные Опоры”
Чтобы создать опоры для нескольких элементов, воспользуйтесь командой Создать Конструктивные Опоры. Эта функция может применяться для выбранных элементов или (если ни один элемент не выбран) для всей Аналитической Модели.
1.Выберите элементы, для которых хотите создать опоры.
2.Активируйте команду меню Конструирование > Аналитические Элементы > Создать Конструктивные Опоры

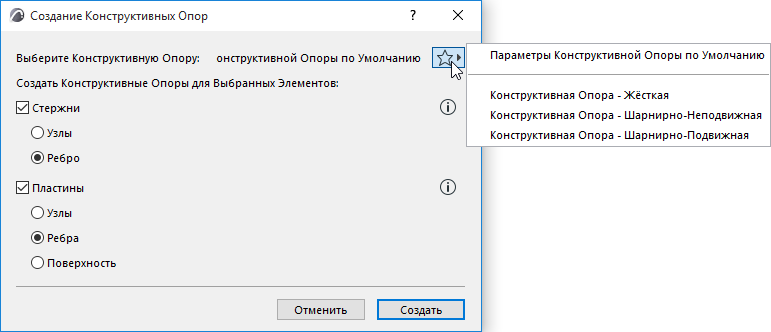

3.В открывшемся диалоге настройте параметры создания опор для Стержней и/или Пластин (или воспользуйтесь Избранными параметрами инструмента Конструктивная Опора).
В зависимости от выбранных элементов некоторые варианты могут быть недоступны.
4.Нажмите кнопку Создать. В результате для выбранных компонентов будут созданы Конструктивные Опоры.
