Создание Гипермоделей BIMx при помощи Мастера Публикации
Используйте этот метод (Файл > Опубликовать гипермодель BIMx) для создания нового Набора Издателя Гипермодели или повторной публикации уже существующего.
Для начала настройте подходящее отображение модели 3D-окне, которое станет основой Гипермодели.
Вы можете выбрать на Плане Этажа одну из камер, если вам требуется включить их расположение в галерею модели BIMx.
Для повышения скорости навигации по модели BIMx может потребоваться ее предварительная оптимизация в ARCHICAD.
См. BIMx: замечания относительно Размера модели, Текстур и Теней.

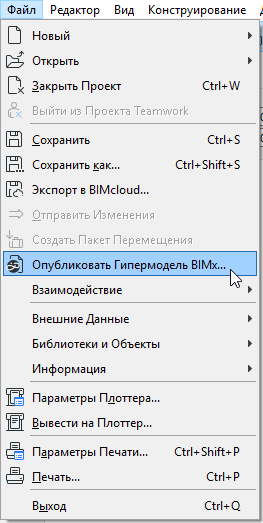

1.Воспользуйтесь командой Файл > Опубликовать Гипермодель BIMx.

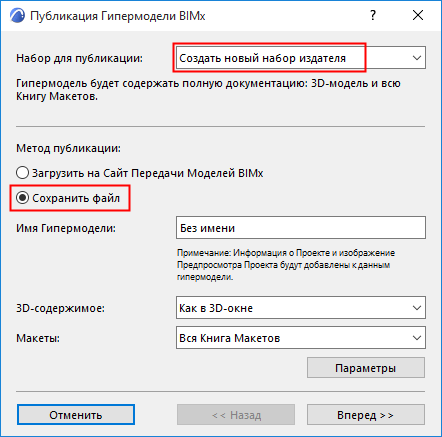

2.В открывшемся диалоге выберите Создание нового набора издателя.
3.Выберите метод публикации: Загрузить на Сайт Передачи Моделей BIMx или Сохранить файл.

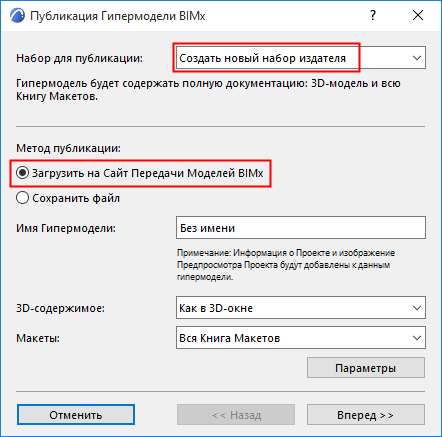

–Выбор варианта Загрузки на Сайт Передачи Моделей BIMx позволяет загрузить файл на сайт bimx.graphisoft.com. (Перед использованием сайта необходимо зарегистрироваться.)
4.Имя Гипермодели: Данное поле позволяет изменить название файла Гипермодели.
Примечание: Гипермодель будет содержать Информацию о Проекте ARCHICAD и изображение Предпросмотра Проекта.

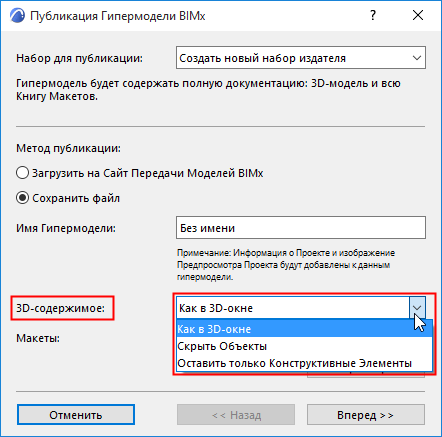

5.3D-содержимое: Выберите способ фильтрации 3D-модели:
–Как в 3D-окне: В этом случае используется текущий вид 3D-окна
–Варианты Скрыть Объекты и Оставить только Конструктивные Элементы предназначены для ограничения количества элементов и уменьшения размеров модели. Это может быть важно при невысокой производительности мобильного устройства, на котором предполагается просматривать Гипермодель.
См. также BIMx: замечания относительно Размера модели, Текстур и Теней.

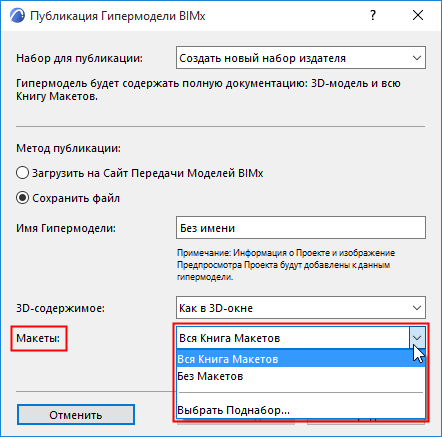

6.Макеты: Выберите вариант включения Макетов в Гипермодель: Вся Книга Макетов; Без Макетов; или выбранный поднабор.
–Команда Выбрать Поднабор позволяет указать нужный Поднабор Книги Макетов.
Примечание: При использовании мастера для создания нового Поднабора Издателя, возможность индивидуального добавления или удаления макетов отсутствует. Чтобы сделать это, необходимо воспользоваться Издателем-Организатором.

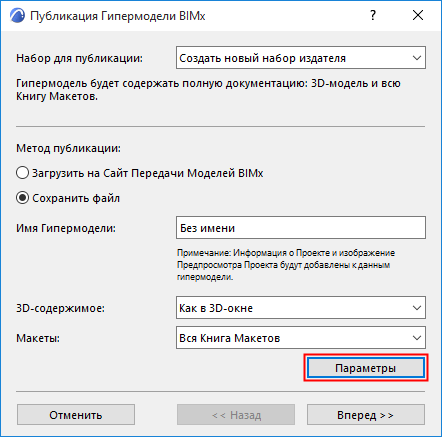

7.Нажмите кнопку Параметры, чтобы открыть диалог Параметров Экспорта BIMx.
Для получения подробной информации см. Шаг 3. Настройка Параметров Экспорта BIMx.
8.Нажмите кнопку Начало.
9.Настройте параметры в соответствии с выбранным способом публикации (Загрузка на Сайт или Сохранение).

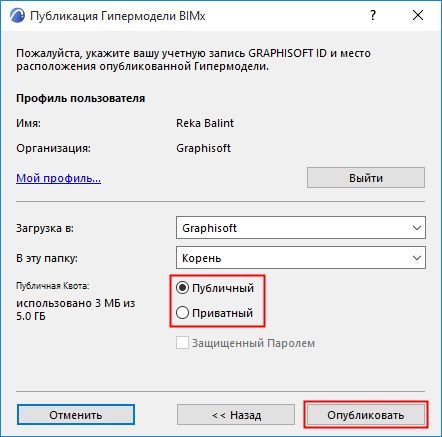

–При загрузке Гипермодели BIMx:
-Выберите пространство выгрузки модели: Публичный Домен или Личную Папку. При выборе Личной Папки можно ограничить доступ к файлу паролем.

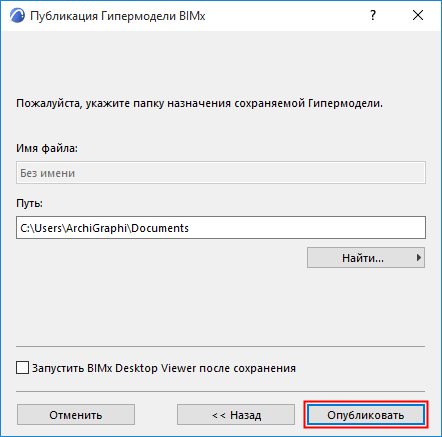

–При сохранении Гипермодели BIMx:
-Укажите путь сохранения файла.
-Активация маркера Запустить BIMx после сохранения приводит к автоматическому открытию сохраненной модели BIMx в приложении BIMx Viewer для Настольных Компьютеров.
10.Нажмите кнопку Опубликовать.
Для получения подробной информации см. Шаг 4: Процесс Публикации.
