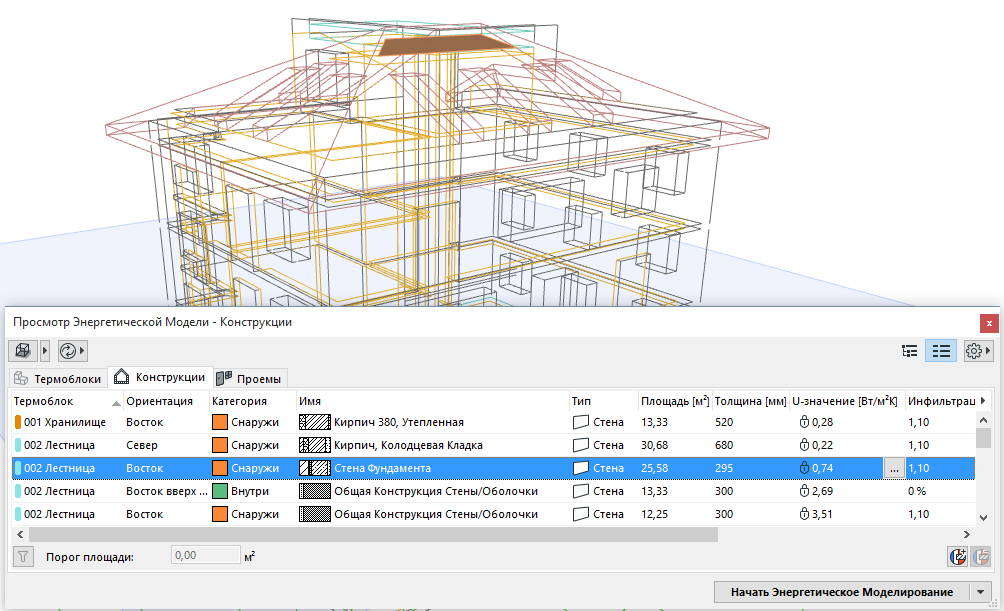

Закладка Конструкции панели Просмотр энергетической модели содержит список пространственных границ из наружных и внутренних конструкций здания со всеми физическими характеристиками, имеющими отношение к энергетической имитации. Непрозрачные панели навесных стен также присутствуют в этом списке.

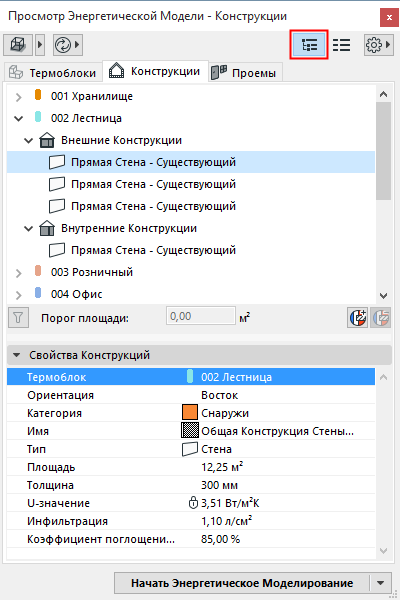

В Древовидном представлении на вкладке Конструкции приводится информация обо всех Внутренних и Наружных конструкциях и их принадлежности термоблокам в легком для понимания графическом виде. При выборе конструкции, в разделе Спецификации конструкций, находящемся в нижней части окна, отображаются ее свойства.
Данные о Конструкциях
Имеются две разновидности типов данных:
•Типы данных модели ARCHICAD (они берутся из BIM).
Для конструкций они следующие: Назначенные Термоблоки, Ориентация, Категория пространственной границы, Тип элемента ARCHICAD, Сложность, Имя, Площадь, Толщина, Статус реконструкции
•Дополнительные типы данных (назначаемые в списке конструкций самими пользователями):
U-значение/R-значение, Инфильтрация, Коэффициент поглощения солнечной энергии, Корректировка площади
См. Установка конструктивных свойств (Оценка Энергоэффективности).
При необходимости можно скрыть или показать любой из типов этих данных:
•При отображении в виде дерева: щелкните правой кнопкой мыши на любом элементе списка Свойств Конструкций, чтобы скрыть или показать этот тип данных

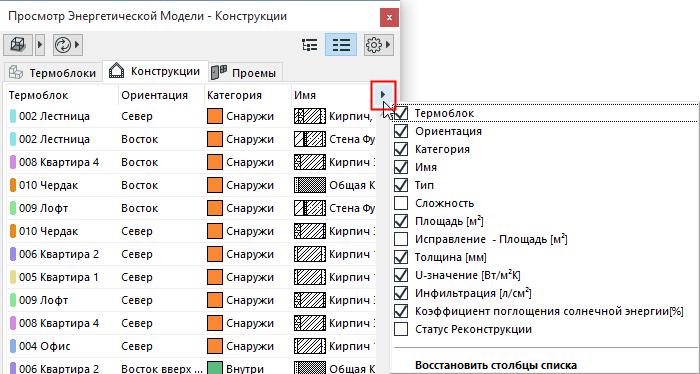

•При отображении в виде списка: Щелкните на стрелке справа от таблицы, чтобы показать или спрятать те или иные столбцы таблицы
В списке конструкций каждая строка обычно состоит из многих пространственных границ. Все пространственные границы, которые идентичны согласно типам данных модели ARCHICAD, объединяются в одну строку списка конструкций и приводятся с указанием суммарного значения их площади.
При отображении в виде списка можно переупорядочить данные согласно тому или иному свойству, щелкнув на заголовке соответствующего столбца.
Порог площади
Чтобы отбросить элементы списка конструкций или проемов с незначительными площадями, укажите значение в поле Порог площади внизу списка конструкций. Элементы, имеющие площадь меньше указанной, не попадут в список и не будут учитываться механизмом проведения расчетов. (Если Вы позже уменьшите этот порог, то ранее отброшенные конструкции опять появятся в списке.)
Установка Порога площади позволяет отбрасывать элементы с незначительными площадями, которые не оказывают существенного влияния на энергетическую оценку, и отсутствие которых делает более управляемым список конструкций.
Корректировка площади конструкции
Список конструкций панели Просмотр модели имеет тип данных "Исправление – площадь". Для любых Конструкций, приводимых в списке, Вы можете подкорректировать их площадь, введя положительное или отрицательное значение в эту колонку. При этом соответствующим образом изменится значение колонки Площадь; именно это откорректированное значение площади (если оно положительное) будет использоваться механизмом проведения расчетов.
