Закладка Проемы панели Просмотр энергетической модели содержит список пространственных границ наружных проемов здания со всеми физическими характеристиками, имеющими отношение к энергетической имитации.

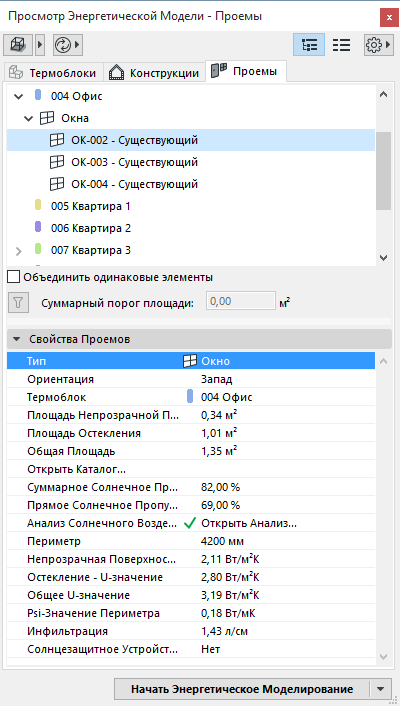

В Древовидном представлении на вкладке Проемы приводится информация обо всех Дверях, Окнах и светопрозрачных панелях Навесных стен и об их принадлежности термоблокам в легком для понимания графическом виде. При выборе Проема, в разделе Спецификации проемов, находящемся в нижней части окна, отображаются его свойства.
Данные о Проемах

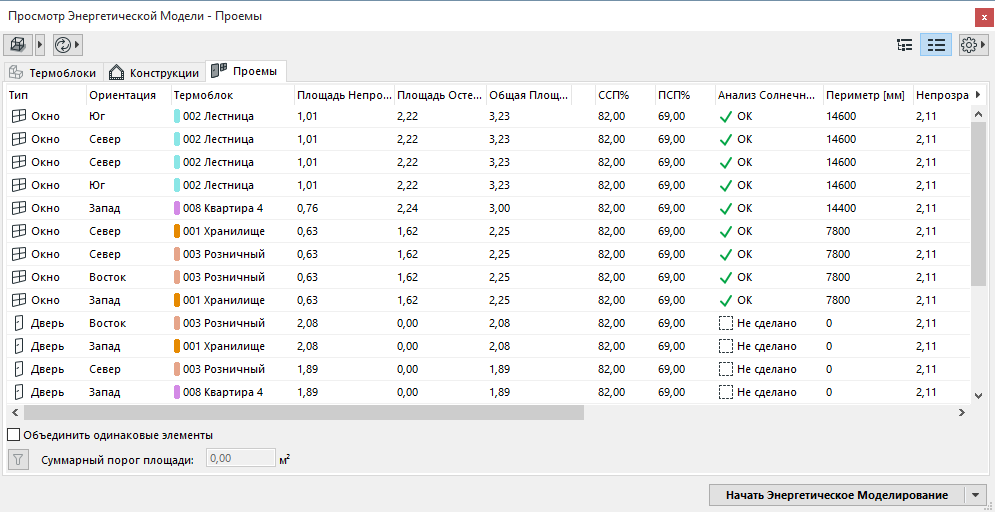

Содержимое вкладки Проемы может отображаться в виде списка или в виде дерева; каждый столбец представляет тип данных. Имеются две разновидности типов данных:
•Типы данных модели ARCHICAD (они берутся из BIM).
Для проемов они следующие: Назначение Термоблока, результаты Солнечного Анализа, Ориентация, тип проема ARCHICAD, Площадь (Остекления, Hепрозрачная, общая), периметр Рамы, Статус реконструкции.
•Дополнительные типы данных (приписываемые в списке проемов самими пользователями).
Для проемов они следующие: Суммарное (ССП) и Прямое солнечное пропускание (ПСП), U-значение (для остекления, непрозрачных поверхностей, периметр и общее), Psi-значение периметра, Устройство солнцезащиты, Инфильтрация
При необходимости можно скрыть или показать любой из типов этих данных:
•При отображении в виде дерева: щелкните правой кнопкой мыши на любом элементе списка Свойств Проемов, чтобы скрыть или показать этот тип данных

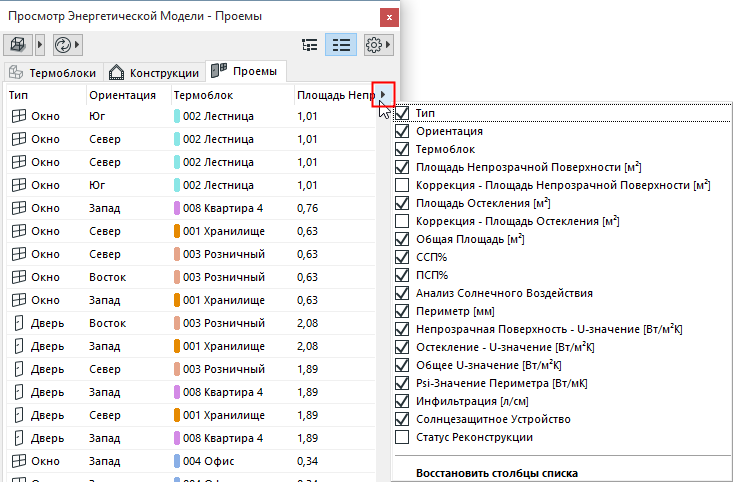

•При отображении в виде списка: Щелкните на стрелке справа от таблицы, чтобы показать или спрятать те или иные столбцы таблицы
При отображении в виде списка можно переупорядочить данные согласно тому или иному свойству, щелкнув на заголовке соответствующего столбца.
Для каждого проема в списке приводятся следующие данные в столбцах:
•Назначение Термоблока
•Ориентация и тип проема ARCHICAD
•Результат Солнечного Анализа
См. Солнечный анализ.
•Данные, описывающие прозрачные панели проемов:
-Площадь остекления, периметр остекления.
-U-значение остекления.
-Суммарное солнечное пропускание (ССП). Процент падающего солнечного излучения, передаваемого телом, который включает прямое солнечное пропускание (DST - Direct Solar Transmission ) и плюс солнечное поглощение, переизлучаемое внутрь. TST, разделенный на 100, дает коэффициент теплопритока от солнечной радиации ( Solar Heat Gain Coefficient - SHGC) или g-значение.
-Прямое солнечное пропускание (ПСП)
•Данные, описывающие непрозрачные панели и их периметры:
-Площадь непрозрачной поверхности, периметр, U- и Psi-значения
-Инфильтрация: воздухопроницаемость выбранного проема (обычно происходит по периметру, в месте соединения проема со стеной)
•Назначение Устройств затенения
•Статус реконструкции

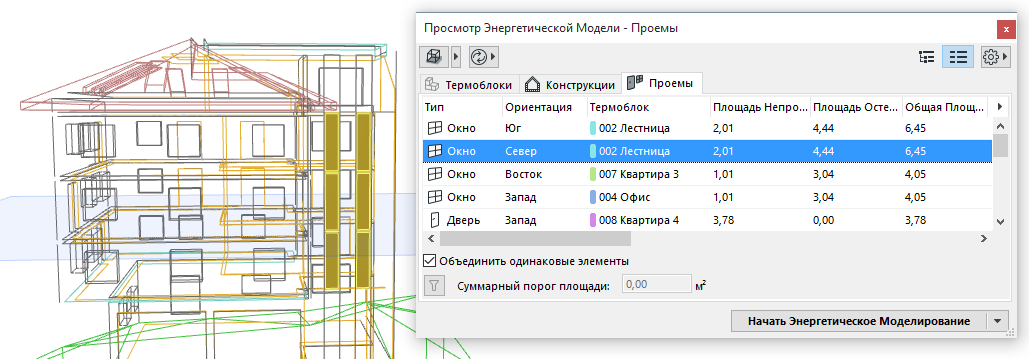

Показать одинаковые элементы как единый элемент
Используйте этот маркер, находящийся в нижнем левом углу вкладки Проемов, отображается при включении показа в виде списка. При его включении все идентичные пространственные границы согласно типам данных модели ARCHICAD, отображаются в списке проемов одной строкой и приводятся с указанием суммарного значения их площади.
Суммарный порог площади
Чтобы отбросить элементы списка проемов с незначительными площадями, укажите значение в поле Суммарный порог площади внизу списка проемов. Проемы, имеющие суммарную площадь (незастекленную и застекленную ) меньше указанной, не попадут в список и не будут учитываться механизмом проведения расчетов. (Если Вы позже уменьшите этот порог, то ранее отброшенные проемы опять появятся в списке.)
Установка порога суммарной площади позволяет отбрасывать проемы с незначительными площадями, которые не оказывают существенного влияния на энергетическую оценку, и отсутствие которых делает более управляемым список проемов.
Корректировка площади Проема
Имеется две колонки для ручной корректировки площади проема: Корректировка – площадь остекления и Корректировка – площадь непрозрачной поверхности. Введите положительное или отрицательное значение в эту колонку. При этом соответствующим образом изменится значение колонки Площадь; именно это откорректированное значение площади (если оно положительное) будет использоваться механизмом проведения расчетов.
Вкладка Проемы панели Просмотра модели позволяет анализировать индивидуально (включать в списки, редактировать и отображать) каждую светопрозрачную пространственную границу модели здания ARCHICAD. Это необходимо для выполнения точного анализа поступления солнечного излучения через светопрозрачные ограждающие конструкции, основанного на модели. Этот мощный инструмент позволяет архитектору определить стратегические места размещения световых проемов с учетом геометрии здания и окружающей среды, и при этом избежать избыточного поступления солнечного излучения в любое время года.
Функция учитывает все объекты и элементы ARCHICAD, отображаемые при просмотре Энергетической Модели Здания, для расчета прямого солнечного излучения, попадающего на каждый остекленный проем модели здания. Кроме того, при расчете принимается во внимание затеняющее действие объектов озеленения ARCHICAD с учетом густоты кроны для лиственных деревьев по сезонам.

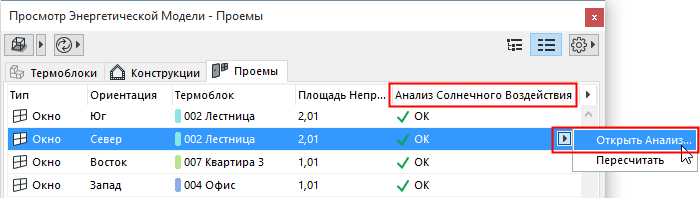

Выберите любой элемент из списка Проемов, затем нажмите на кнопку Открыть анализ..., находящуюся в разделе Солнечный анализ, для активации диалога определения поступления солнечного излучения.

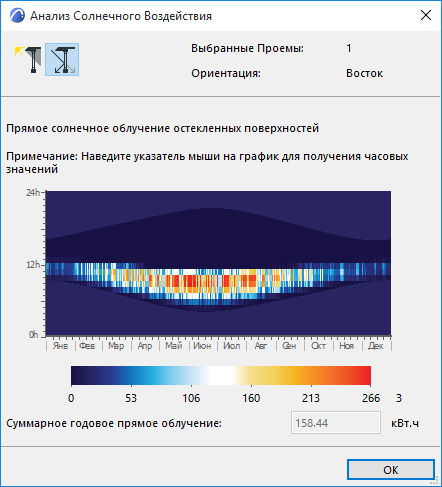

Диалоговое окно Солнечного анализа имеет две вкладки. На каждой из них представлены диаграммы, отображающие поступление излучения в каждый час расчетного года. По оси Х располагаются времена года, а по оси Y - время суток.
Наведите мышь на диаграмму “Процент остекления, подвергаемого воздействию прямых солнечных лучей”, чтобы увидеть точные почасовые показатели энергии, поступающей через проем, или воспользуйтесь цветной легендой, показывающей 100% облучения желтым цветом, и 0% - синим. Оттенки желтого отображают время года, в которые проем лишь частично освещается солнцем. В этом представление информация о пасмурных днях, получаемая из файла погодных данных, игнорируется.
Наведите мышь на диаграмму “Прямая солнечная радиация на остекленных поверхностях”, чтобы увидеть точные почасовые показатели энергии, поступающей через проем: наиболее интенсивная передача энергии показывается ярко-красным цветом, а нулевое значение - синим. Промежуточные цвета градиента представляют соответственно промежуточные показатели поступления энергии. В этом представлении учитывается информация о пасмурных днях, содержащаяся в файле погоды, что отражается на показателе “Обобщенного годового прямого облучения”, измеряемом в кВтч.
Примечание: При выборе нескольких элементов в списке Проемов или при выборе одного Проема при отмеченном маркере Показать одинаковые элементы как единый элемент, в диалоге Солнечного анализа отображаются данные о суммарном поступлении солнечного излучения через выбранные Проемы.
