Визуализация энергетической модели здания

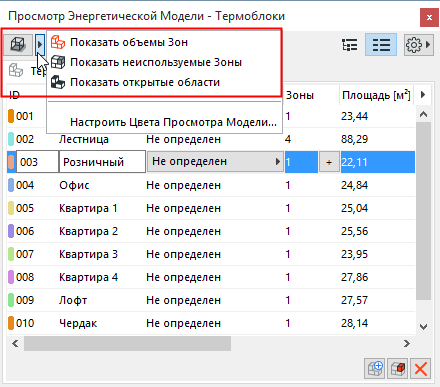

Кнопка Показать выбранные элементы в 3D, расположенная в верхнем левом углу панели Просмотра Энергетической Модели, позволяет управлять способом визуализации энергетической модели.

Показать объемы зон

Кнопка Показать объемы зон используется для визуализации внутренних пространств в 3D.

Показать неиспользуемые зоны

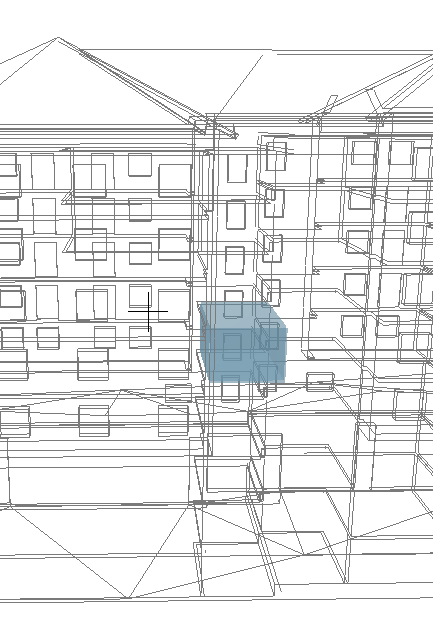

Функция Показа неиспользуемых Зон выделяет видимые Зоны ARCHICAD, не включенные ни в один Термоблок.

Показ открытых областей

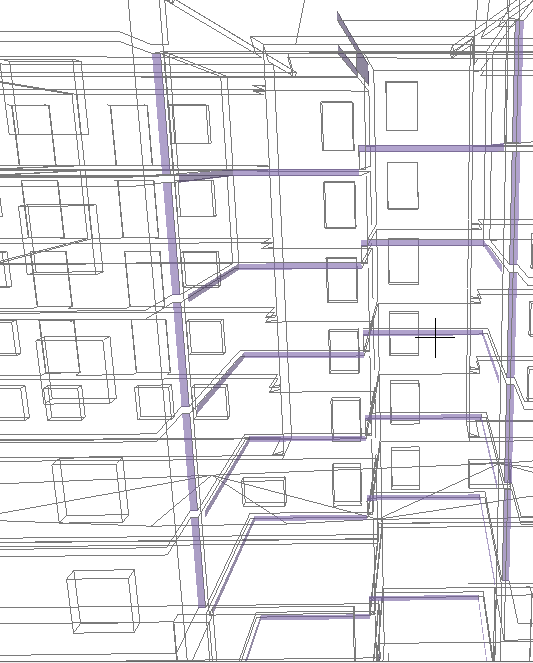

Кнопка Показать открытые области приводит к показу поверхностей, которые не имеют связанных с ними пространственных границ. В идеале, все конструкции и проемы здания должны являться пространственными границами; таким образом, существование таких открытых участков выявляет погрешности моделирования.

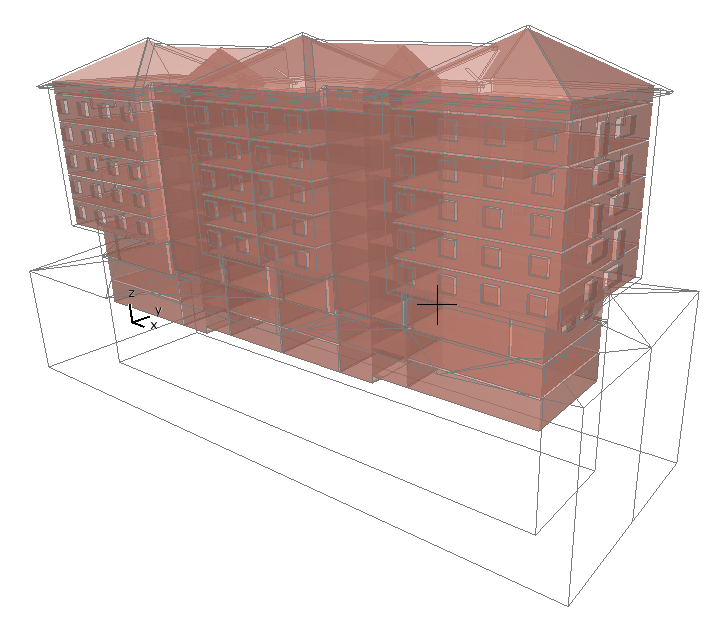

Визуализация Термоблоков

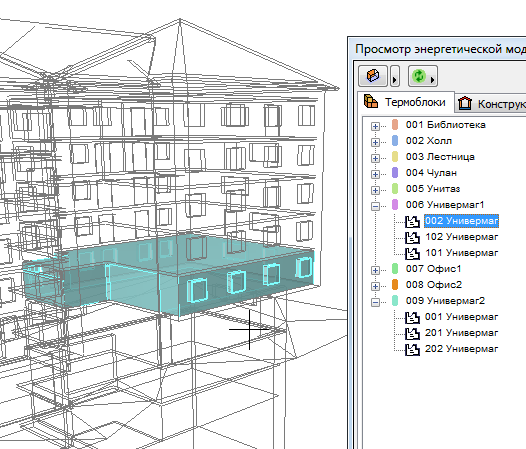

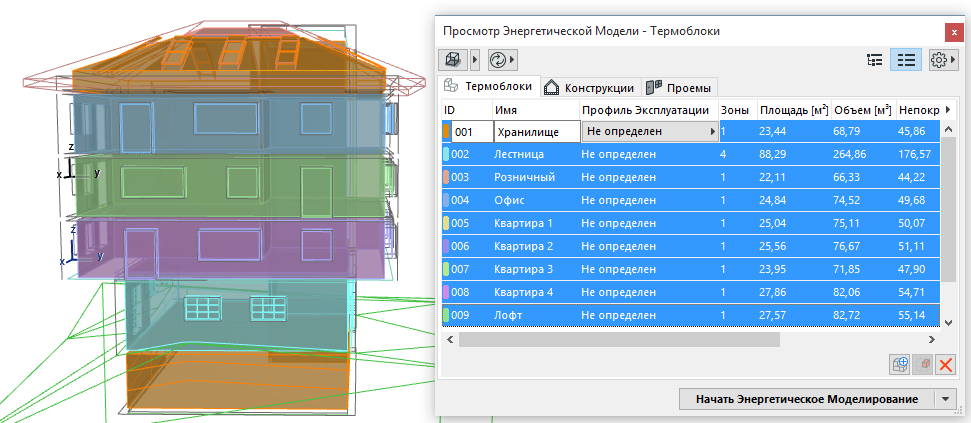

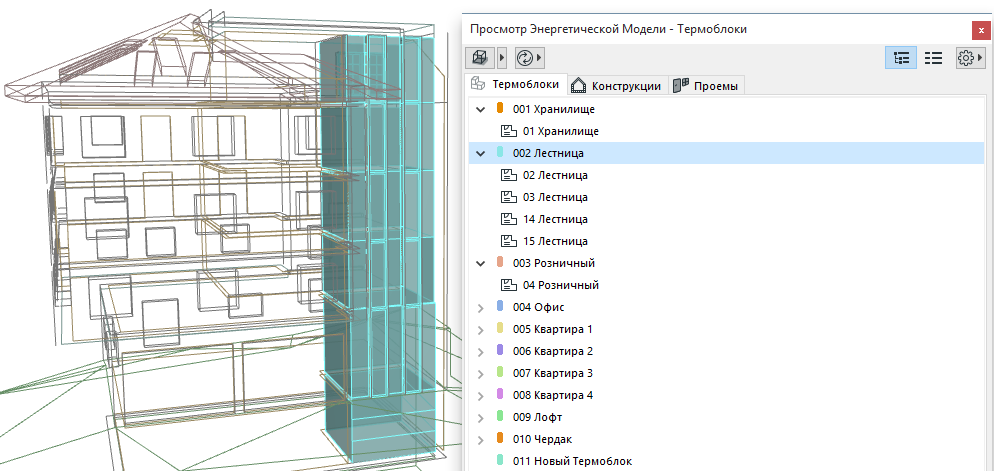

При просмотре Энергетической Модели Здания, элементы, выбираемые в списке Термоблоков одновременно окрашиваются сплошными цветами в 3D-модели.

Элементы модели, не активные в данный момент, отображаются в каркасном виде. В Древовидном представлении можно также выбирать и отображать по одиночке зоны, входящие в состав термоблоков.

Визуализация конструкций

В виде энергетической модели пространственные границы, которые выбраны в списке конструкций, приводятся в модели здания ARCHICAD. Выберите один или несколько элементов в списке Конструкций и нажмите кнопку “Показать выбранные элементы в 3D” (элементы модели, которые не выбраны, приводятся в каркасном изображении).

В виде энергетической модели каждая категория пространственной границы приводится отдельным цветом.

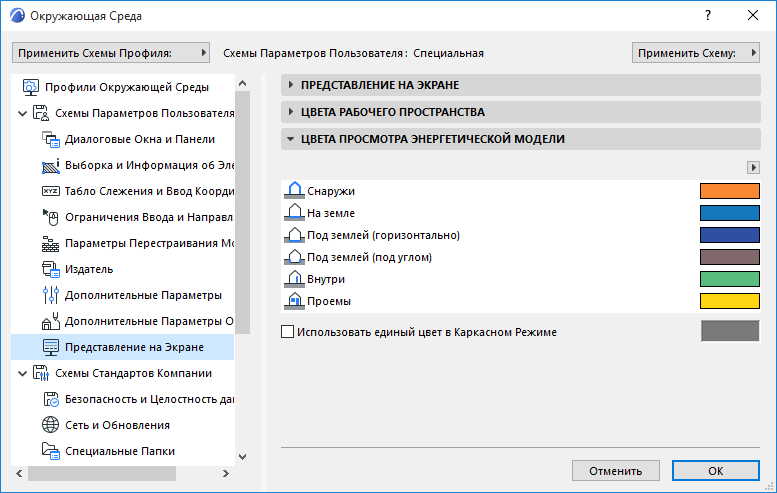

См. Настройка цветов просмотра энергетической модели.

Отдельный элемент ARCHICAD (например, стена, которая расположена выше и ниже уровня грунта) может состоять из многих пространственных границ, и поэтому может быть представлена несколькими различными элементами (с различной ориентацией ) в списке конструкций.

Отдельный элемент стены ARCHICAD, состоящий из нескольких пространственных границ

Визуализация проемов

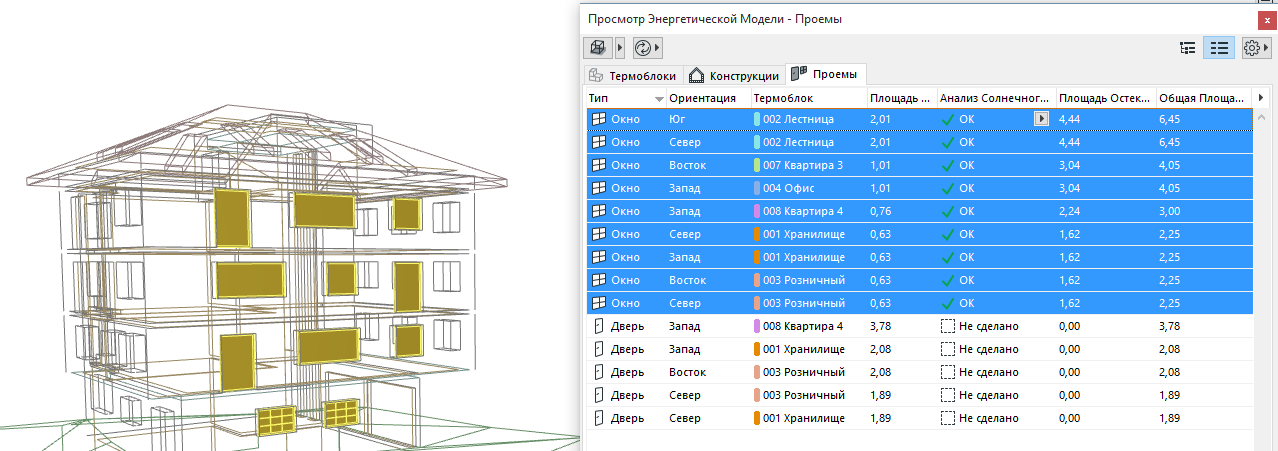

Кнопка Показать выбранные элементы в 3D также используется для визуализации элементов, выбранных в списке проемов.
