Параметры Свойств Термоблоков (Оценка Энергоэффективности)

Для проведения энергетического моделирования при Оценке Энергоэффективности необходимо определить три набора свойств для каждого отдельного термоблока. Этими ключевыми наборами свойств являются: Пространственные Зоны, Профиль Эксплуатации и набор Инженерных Систем.

Пространственные Зоны формируют термоблоки.

См. Создание Термоблоков.

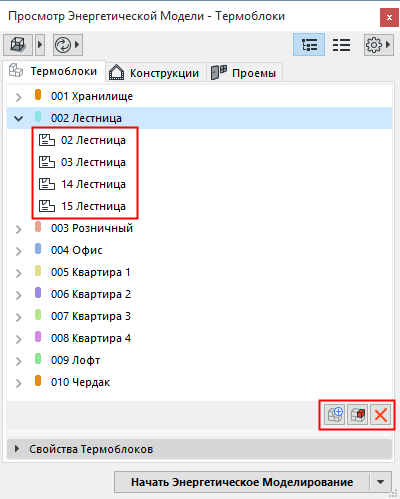

Используйте кнопки управления, расположенные под списком термоблоков для добавления и удаления Зон ARCHICAD из выбранного термоблока, а также для создания новых термоблоков.

Профиль эксплуатации описывает будущее использование термоблока.

См. Профили эксплуатации (Оценка Энергоэффективности).


Нажмите на кнопку Назначить профиль эксплуатации для выбора и добавления профиля, совпадающего с функциональным назначением блока.

Набор Систем здания обеспечивает комфортные условия, определяемые Профилем эксплуатации.

 См. Инженерные системы (Оценка Энергоэффективности).

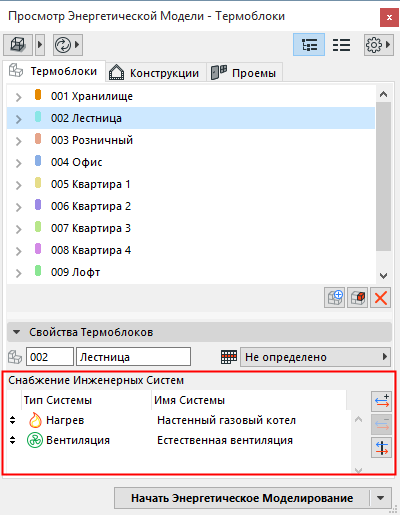

Используйте расположенные рядом кнопки управления, чтобы открыть список доступных Систем здания и для добавления и удаления систем из списка.

Примечание: Также можно назначать системы термоблокам из диалогового окна Системы здания.


Примечание: Один термоблок может быть подключен к одной конфигурации системы теплоснабжения, одной конфигурации системы охлаждения и одной конфигурации системы вентиляции.
