Параметры свойств проемов (Оценка Энергоэффективности)
Вкладка Проемы панели Просмотр энергетический модели содержит данные обо всех Проемах в оболочке здания и внутренних границах термоблоков.
Для изменения физических свойств элемента, выбранного в списке проемов, либо измените эти значения вручную, либо воспользуйтесь предварительно установленными значениями, содержащимися в каталоге проемов.

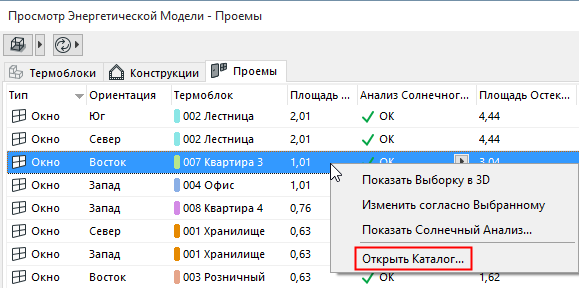

Для открытия Каталога проемов, выберите элемент в списке Проемов и щелкните правой кнопкой мыши для вызова контекстного меню:

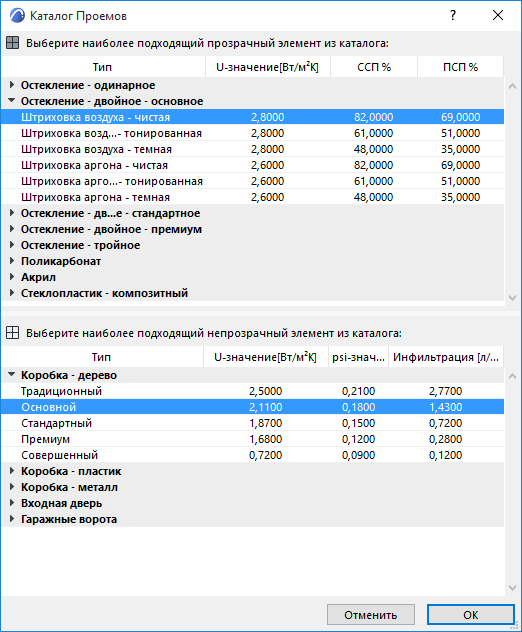

Каталог проемов представляет собой исчерпывающую базу данных физических характеристик здания, которые необходимы для проведения энергетических расчетов. Прозрачные и непрозрачные компоненты проемов приводятся отдельно:
•Прозрачные элементы приводятся с указанием U-значения, суммарного солнечного пропускания (ССП) и прямого солнечного пропускания (ПСП);
•Hепрозрачные элементы приводятся с указанием U-значений, Psi-значений (линейный коэффициент теплового пропускания в Вт/м,К, который используется в качестве показателя эффекта теплового моста, возникающего в местах стыка проема со стеной) и линейной инфильтрации.
Солнцезащитные устройства
Нажмите на стрелку рядом с элементом солнцезащитного устройства, чтобы выбрать требуемое устройство с предустановленными физическими свойствами.
В списке присутствуют Солнцезащитные устройства двух типов:
•Устройства, чей затеняющий эффект добавляется к эффекту Солнечного Анализа модели (Отсутствует, Солнечный экран 10%, Солнечный экран 40%, Солнечный экран 60%, Солнечный экран 80%, Наружные Жалюзи, Наружные Ставни)
•Устройства, деактивирующие значение затенения, вычисленное при Солнечном анализе (Навес, Навес с боковыми экранами, Отключение Солнечного анализа). Эти параметры используются, в основном, для аналитического (научного) тестирования функционирования программного обеспечения. Пользователям рекомендуется использовать в архитектурных проектах солнцезащитные устройства первой группы.
