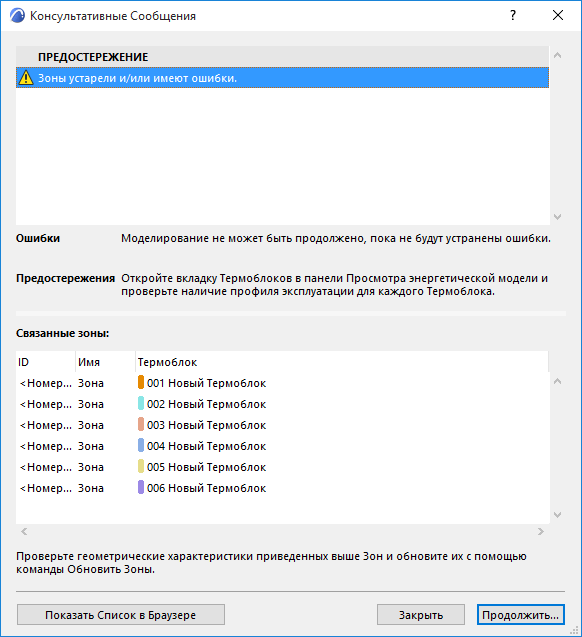

Консультативные сообщения (Энергетическая оценка)
Диалоговое окно Консультативные сообщения открывается, если:
•недостаточно данных;
См. Назначение и ввод дополнительных данных.
•обнаружены ошибки имитации.
См. Механизм динамической имитации VIP-Core (Энергетическая оценка).
Для продолжения надо устранить все ошибки. Сообщения о способе устранения ошибок являются факультативными.
Ошибки и способы их устранения
(обязательно следует устранить для продолжения)
•Не определены физические свойства использованных материалов.
–Пиктограмма ошибки: Строительные материалы с отсутствующими параметрами
–Список отсутствующих Строительных материалов
–Что сделать: “Выберите соответствующий Строительный материал в специальном диалоговом окне и введите отсутствующие значения (они должны быть отличны от нуля) в панели Физических свойств.”
•":Недоступны климатические данные.” (отсутствуют или недоступен сервер)
–Пиктограмма ошибки, "Недоступны климатические данные".
–“Для редактирования климатических данных откройте диалоговое окно установки параметров окружающей среды из панели просмотра энергетической модели.”
•“Отсутствует один или несколько Строительных материалов/Многослойных конструкций.”
–Пиктограмма ошибки, "Конструкции с отсутствующими реквизитами".
–Список конструкций с отсутствующим Строительным материалом
–“Выберите соответствующие элементы модели и отредактируйте их реквизиты Строительных материалов.”
•"Ошибка во время выполнения энергетической имитации.” (ошибки механизма во время выполнения почасовой энергетической имитации)
–Пиктограмма ошибки, “Ошибки механизма имитации”.
–Список <код ошибки механизма + описание>.
–Что сделать: “Обратитесь в группу технической поддержки:”
•“Выбрано неправильное функциональное назначение.”
–Пиктограмма ошибки, "Функциональное назначение отсутствует или не определено".
–Что сделать: “Выберите имеющееся функциональное назначение в диалоге функционального назначения здания”.
•“Ошибка анализа энергетической модели.”
–Пиктограмма ошибки, “При анализе энергетической модели не найдена конструкция или проемы.”
–Что сделать: "Проверьте геометрические характеристики приведенных зон и обновите их с помощью команды Обновить зоны".
Предупреждения и способы их устранения
(не обязательно их устранять для продолжения)
•“Зоны устарели и/или имеют ошибки.” (то есть, не обновленные, накладывающиеся зоны, видимые зоны, которые не приписаны никакому TB) - зоны на спрятанных слоях не появляются
–“Устаревшие зоны”
–Список зон - ID зоны, имя зоны, имя термального блока
–Что сделать: “Проверьте геометрические характеристики приведенных выше зон и обновите их с помощью команды Обновить зоны”.
•Разные данные о месте расположения в самом проекте и в климатических данных”.
–Предупреждающая пиктограмма, “Не совпадают сведения о расположении в проекте и в климатических данных”.
–Что сделать: "Либо измените настройки в диалоге Параметров Расположения, либо измените климатические параметры в диалоге Параметров Окружающей Среды, который можно открыть из панели Просмотра Энергетической Модели".
•Тепловому блоку приписана упрощенная система здания.
“Тепловые блоки с упрощенной системой здания”.
–Список тепловых блоков - каталог цветов, номер, имя
–Что сделать: “Выберите детальные параметры из диалога Системы здания и добавьте релевантные детали в системы HVAC, используемые в здании.”
•“Корпус здания содержит один или более пустых проемов.”
–Предупреждающая пиктограмма, “Корпус здания является открытым, так как наружные стены содержат пустые проемы”.
–Что сделать: Проанализируйте список проемов и при необходимости замените пустые проемы".
В списках конструкций и проемов возле тех элементов, значения которых неправильные или вообще отсутствуют, стоит желтый предупреждающий восклицательный знак. (Проблематичные элементы списка также выделяются розовым цветом.)
См. Назначение и ввод дополнительных данных.

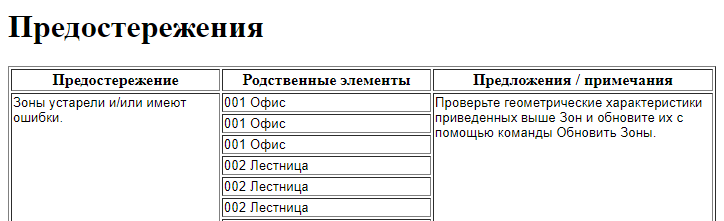

Показать Список в Браузере
•Нажмите кнопку Показать список в браузере в диалоге Консультативные сообщения, чтобы показать список ошибок и предупреждений в окне браузера. В этом случае Вы можете воспользоваться данным списком при исправлении ошибок в модели здания ARCHICAD, следуя рекомендациям поля Предложения/примечания.
