Дилог Отчета Энергетической Оценки

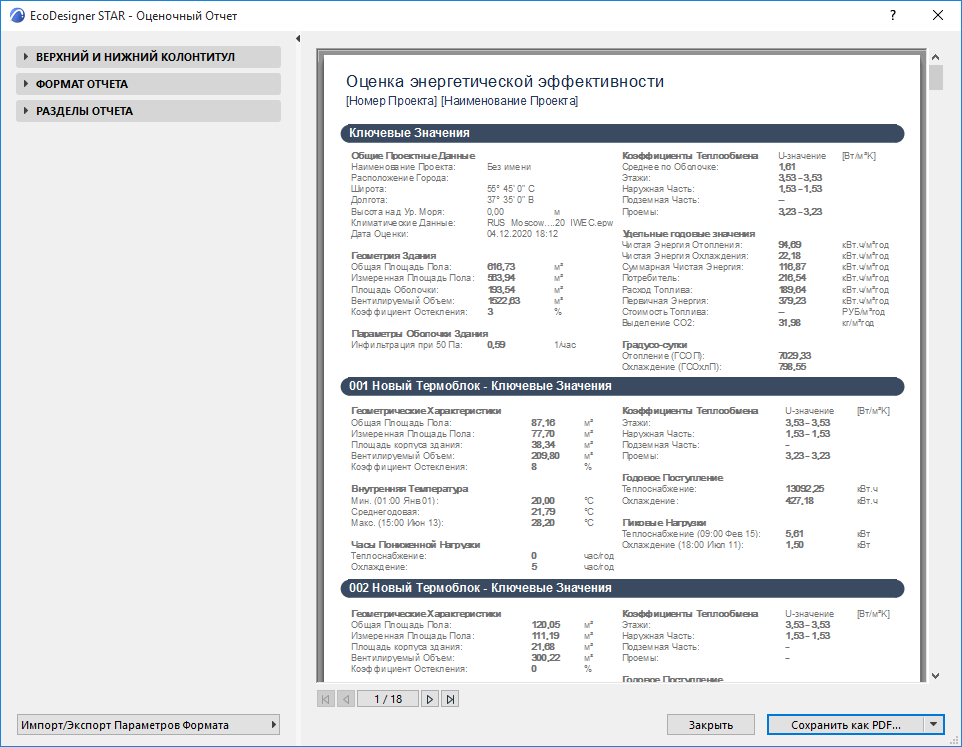

По окончания динамического энергетического моделирования, появляется диалоговое окно Оценочного отчета. Воспользуйтесь находящимися слева элементами управления, чтобы настроить некоторые аспекты содержимого Отчета Энергоэффективности, прежде чем сохранить его.
Правая часть диалога дает возможность предварительного просмотра Отчета Энергоэффективности в формате документа PDF.

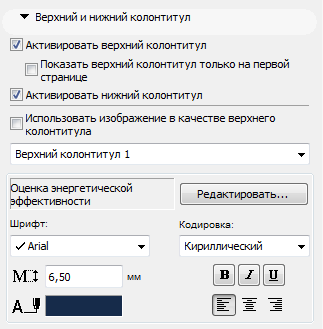

Параметры Верхнего и Нижнего колонтитулов
Используйте элементы управления диалога параметров Верхнего и Нижнего колонтитулов для ввода специальных данных в две строки верхнего колонтитула, а также для заполнения нижнего колонтитула Отчета Энергоэффективности в формате PDF.

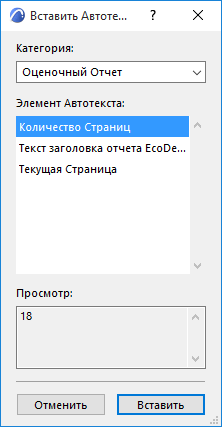

Эти строки могут содержать изображение и автотекст, что позволяет вводить в них дополнительную информацию.

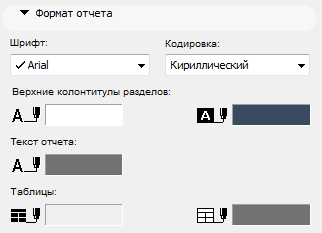

Это диалоговое окно определяет формат шрифта и цвета перьев, используемых в Отчете Энергоэффективности в формате PDF.
Вкладка Разделов отчета содержит список всех разделов, которые могут быть включены в Отчет в формате PDF.
Здесь можно изменить порядок расположения разделов, перетаскивая их при помощи манипуляторов в виде стрелок. Кнопки, находящиеся ниже списка, позволяют добавлять и удалять разрывы страниц.
Некоторые разделы отчета могут настраиваться в результате применения к ним специальных параметров:
•Параметры раздела Ключевых значений: Выберите один из трех предлагаемых вариантов единиц измерения энергии: кВтч, кБте, мега Дж

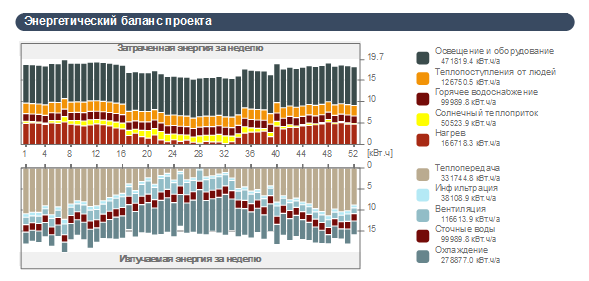

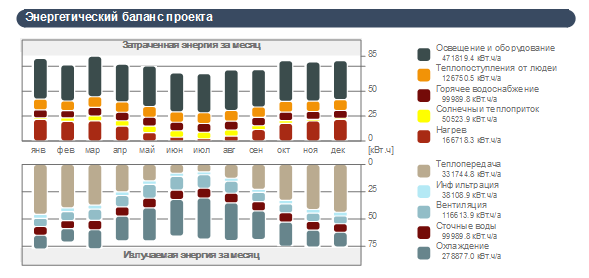

•Параметры раздела Энергетического баланса проекта: Выберите Недельный или Месячный временной интервал и укажите единицы измерения энергии (кВтч, кБте, мега Дж). Кроме того можно настроить показ цветов гистограммы.
•Параметры разделов Потребления энергии Источниками и Целями: Выберите представление данных в виде гистограмм или круговых диаграмм

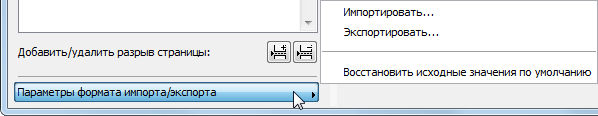

Импорт/Экспорт Параметров Формата
Эта кнопка, находящаяся в нижнем левом углу диалога Оценочного Отчета дает возможность передавать отчет в формате PDF между проектами (например, для использования шаблона компании Отчета Энергоэффективности в формате PDF для всех проектов).
Существует также возможность сброса настроек формата Отчета Энергоэффективности к настройкам по умолчанию, установленным производителем.
Команды закрытия и сохранения
В нижней части отчета расположены следующие кнопки:
•Закрыть. Эта кнопка инициирует возврат в панель Просмотр энергетической модели, что позволяет произвести дальнейшее уточнение и настройку данных.
•Сохранить как PDF. Вы указываете место, где сохраняются данные PDF-отчета энергетической эффективности.
См. Чтение Отчета Энергетической Оценки - Формат PDF.
•Щелкните на кнопке в виде небольшого черного треугольника в нижнем правом углу, чтобы сохранить детальные данные ежемесячного энергетического баланса в формате файла Microsoft Excel.
