Внутренние Пространственные Зоны для Оценки Энергоэффективности

Создайте Зоны в каждом кондиционируемом пространстве здания, используя только способ построения По внутренним поверхностям. Функция Энергетической оценки не поддерживает зоны, определенные Вручную. Зоны должны непосредственно прилегать к окружающим элементам, поэтому способ построения По линиям привязки неприменим для энергетического моделирования.

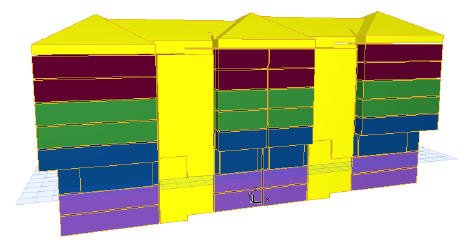

Зоны ARCHICAD, определяющие внутренние пространства модели

Границы 3D-зоны

При размещении зон на Плане этажа, убедитесь, что они ограничены со всех сторон.

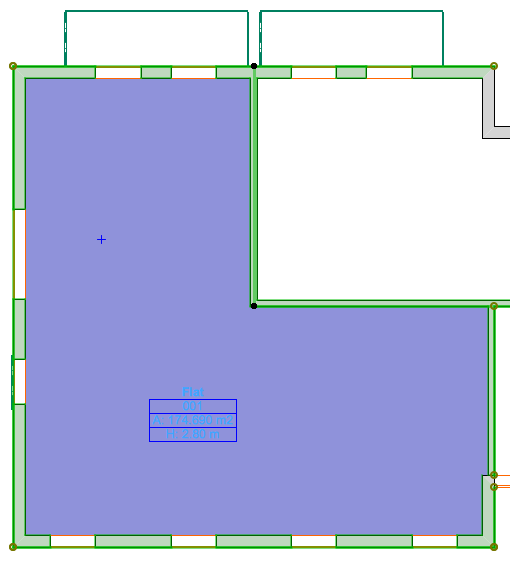

•Все стены ARCHICAD (включая профильные навесные стены) автоматически становятся границами зоны.

•При использовании перекрытий в качестве нижней и верхней границы зоны убедитесь, что уровень и/или высота зоны установлены так, что горизонтальные поверхности зоны соприкасаются с внутренними поверхностями перекрытий.

•Если крыши, 3D-сетки, оболочки, морфы или библиотечные элементы ARCHICAD используются в качестве границ зоны, то необходима дополнительная операция помимо обычного создания зоны. В таких случаях:

–Начертите зону вручную, убедитесь, что она простирается за пределы ограничивающих ее крыш, 3D-сеток, оболочек.

–В меню Конструирование > Соединить воспользуйтесь командами Отсечения Элементов или Операциями Твердотельного Моделирования, чтобы сформировать геометрию зоны в пределах выбранных границ.

Границы 2D-зоны

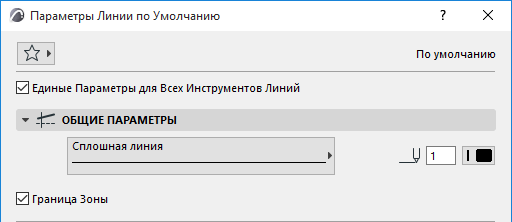

На плане этажа можно указать, что линии являются границами 2D-зоны. Выберите линии, которые должны выступать в качестве границы зоны и в диалоге Параметры линии отметьте маркер Граница зоны.

Существуют ситуации, когда необходимо, назначить Границами Зон линии. Пример:

•моделирование периметров зон в проектах с оболочками;

•наличие атриумов в здании;

•пространства, которые содержат этажи и крыши различного уровня.

Чердачное пространтсво с различными уровнями пола и крыши

Обновление Зон

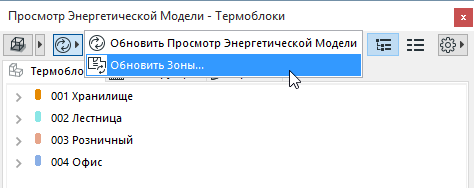

Воспользуйтесь командой Обновить зоны в левом верхнем углу панели Просмотр энергетической модели после изменения фигуры зоны или ее границ. В этом случае гарантируется, что энергетическая модель отражает текущее состояние модели ARCHICAD.

Соглашения по моделированию зон

•Представляйте многоэтажные внутренние пространства (например, лестничные клетки, чердачные помещения) отдельными зонами на каждом этаже ARCHICAD.

Лестничная клетка - моделирование многоэтажного внутреннего пространства

•Адиабатические стены - это стены оболочки здания, разделяющие отапливаемые пространства. Они называются адиабатическими в связи с тем, что через них не передается тепло. Примером является противопожарная стена, разделяющая дома периметральной застройки или другие прилегающие друг к другу здания.

В этом случае моделируйте поверхность прилегающего здания в виде тонкой зоны ARCHICAD. Используйте отдельные зоны на каждом этаже проекта.
