Вид Энергетической Модели Здания

Поскольку Просмотр Энергетической Модели действует только для отображаемых элементов, следует уделить внимание настройке определить вида ARCHICAD, предназначенного для Оценки Энергоэффективности. Воспользуйтесь функциями управления отображением слоев. Убедитесь, что зоны являются видимыми.

Примечание: Выбор с помощью бегущей рамки не производит фильтрации элементов здания для проведения анализа энергетической модели.


Вид Энергетической Модели Здания

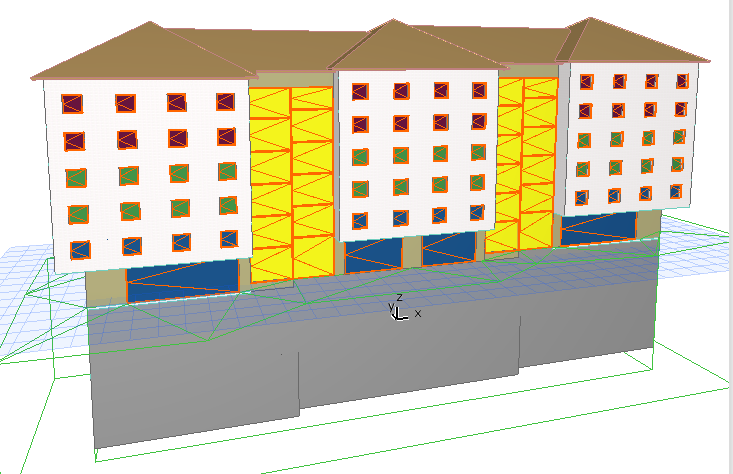

Вид энергетической модели здания должен показывать все части здания, которые должны быть включены в энергетическую оценку (внутренние пространственные зоны, элементы корпуса здания, внутренние конструкции с существенными термальными характеристиками, 3D-сетка местности), и никаких других (мебель, зоны, отличающиеся от тех, которые представляют кондиционируемые пространства, отдельные параллельные элементы ARCHICAD, которые представляют многослойные конструкции).
