Автоматический Анализ Геометрии Модели и Свойств Материалов при Оценке Энергоэффективности

Создание Пространственных Границ

Воспользуйтесь командой Конструирование > Энергетическая оценка, и функция автоматического анализа модели подготовит информационную модель здания (BIM) ARCHICAD для создания энергетической модели здания.

До открытия панели Просмотр энергетической модели ARCHICAD проводит анализ видимых конструкций и проемов согласно их ориентации и расположению относительно зон, которые представляют внутренние пространства, и затем автоматически создает пространственные границы. Эти пространственные границы составляют содержимое списков конструкций и проемов, появляющихся в панели Просмотр энергетической модели.

Примечание: При первом запуске в проекте функции Энергетической оценки, ARCHICAD автоматически размещает все видимые Зоны в  создаваемом по умолчанию Термоблок. Это представляет собой одиночный (упрощенный) термоблок энергетической модели здания.

См. Создание Термоблоков для получения дополнительной информации о подготовке детальной энергетической модели, содержащей несколько термоблоков.

Обновить Просмотр Энергетической Модели

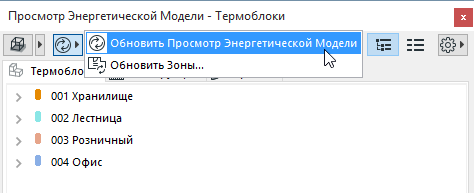

Используйте команду Обновления просмотра энергетической модели, расположенную в левом верхнем углу панели Просмотра энергетической модели после переопределения данных Термоблоков и изменения геометрии конструкций  или границ Проемов. Это функция регенерирует пространственные границы что в свою очередь гарантирует полное соответствие энергетической модели проекту ARCHICAD.
