Работа с XREF

Файлы внешних ссылок (XREF) очень похожи на связанные модули за исключением того, что они являются файлами DXF или DWG, а не файлами ARCHICAD.

См. также Связанные Модули и XREF-ссылки в Teamwork.

Внешние ссылки - это способ экономии дискового пространства и человеческих усилий. Вы можете подсоединить файл DWG или DXF к плану этажа или к детали; файл будет загружен в проект и показан с использованием параметров выбранного транслятора DXF/DWG.

Вы можете производить позиционирование на любом чертежном элементе в XREF и они могут быть распечатаны или выведены на плоттер.

Наиболее характерным использованием XREF является хранение в нем чертежных элементов, которые являются общими для некоторых чертежей в проекте (например, контуры внешних и внутренних стен). Если Вы имеете файл, содержащий такие данные, то Вы можете присоединить его к другим чертежам, которые могут использовать геометрическую информацию, содержащуюся в файле XREF, без необходимости непосредственного размещения таких данных в файле проекта. Кроме того, если изменяются исходные данные внешней ссылки (DWG или DXF), то эти изменения могут быть обновлены немедленно, поэтому всегда доступными являются самые последние данные.

XREF имеются в ARCHICAD и AutoCAD -- оба приложения могут выявить цикличные ссылки.

В ARCHICAD работа с файлами внешних ссылок происходит почти как в AutoCAD. XREF ARCHICAD может показывать 2D-элементы из DWG-файлов, однако трехмерные элементы AutoCAD (такие как элементы-тела) не видны в 3D-окне ARCHICAD.

Примечание: Если некоторые из описанных функций не работают должным образом, то это может быть следствием того, что отсутствует расширение DXF/DWG или не установлен транслятор DXF/DWG. Вы можете это легко проверить. Выберите команду Файл > Открыть и посмотрите на имеющиеся типы файлов. Отсутствующее расширение можно загрузить с помощью команды Параметры > Менеджер расширений.

Присоединение XREF

1.В окне Плана Этажа, Детали или Рабочего Листа активируйте команду меню Файл > Внешние Данные > Присоединить XREF.

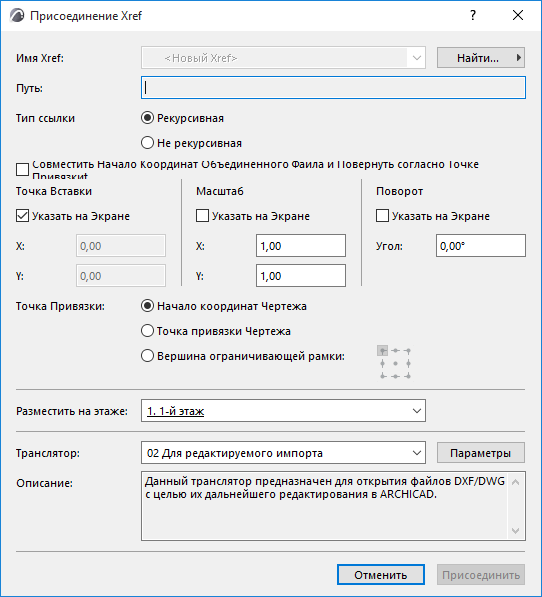

2.В результате будет открыт диалог Присоединения XREF.


3.Из выпадающего меню Имени XREF:

выберите одну из ссылок XREF, уже загруженный в проект

или укажите путь к файлу DWG/DXF, находящемуся в локальной системе файлов или в BIMcloud

4.Установите требуемые значения точки вставки и поворота.

См. Присоединение XREF для получения подробной информации.

5.Выберите транслятор DWG/DXF для определения параметров конвертирования присоединяемого файла (или просто используйте приведенный транслятор по умолчанию). Нажмите кнопку Параметры для просмотра параметров текущего транслятора.

6.Нажмите кнопку Присоединить.

Вы можете присоединять XREF-файлы к ARCHICAD и отсоединять их, загружать и выгружать их, связывать их с файлом проекта и просматривать информацию о них. Эти функции имеются в диалоговом окне Менеджер XREF (Файл > Внешние Данные > Менеджер XREF и Файл > Присоединить XREF).

Примечание: Вы не должны присоединять XREF с различных мест, если они имеют одинаковые имена файлов, так как AutoCAD не сможет открыть такие файлы. (если они имеют одинаковое имя, но разное расширение файла, например, DXF и DWG, это также вызовет проблему.)

Управление XREF

Для управления присоединенными к проекту XREF используйте диалоговое окно команды Файл > Внешние Данные > Менеджер XREF.

Диалоговое окно Менеджер XREF содержит информацию обо всех присоединенных файлах. Эта информация включает имя ссылки (обычно оно совпадает с именем присоединенного файла), ее статус (загружен, отсоединен, перегружен, выгружен, связан), размер, тип (рекурсивная и нерекурсивная), дату и количество экземпляров, а также информацию о трансляторе, который использовался при открытии XREF.

Для получения подробной информации см. Диалоговое окно Менеджер XREF.
