Эта команда импортирует объект Семейства Revit (RFA) (часто используемый производителями) и генерирует GDL-объект, Дверь или Окно с точным воссозданием геометрии и параметров.
Параметры получаемого таким образом объекта становятся недоступны для редактирования.
1.Активируйте команду меню Файл > Библиотеки и Объекты > Импортировать RFA как GDL-объект.
2.Укажите путь к импортируемому файлу RFA и нажмите кнопку Открыть.

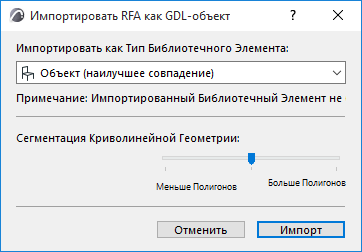

3.В открывшемся диалоге Импорта RFA как GDL-объекта настройте параметры импорта:
–Импортировать как Тип Библиотечного Элемента: Библиотечному Элементу будет автоматически назначен на основе Категории Семейства Revit и Категории Основного Объекта (хост-объекта) наиболее подходящий тип: Объект, Дверь, Окно или Оборудование MEP. Здесь же можно заменить автоматически выбранный тип.
-Импортированные элементы Оборудования MEP наследуют данные и соединения исходных файлов RFA, так что вы можете соединять их с MEP-элементами модели ARCHICAD.
–Сегментация Криволинейной Геометрии: При помощи этого регулятора можно выбрать один из трех уровней детализации геометрии (сегментации полигонов). Чем выше уровень сегментации, тем больше будет размер объекта. Рекомендуется использовать средний уровень сегментации. Если размер объекта окажется слишком велик, переместите регулятор в положение Меньше Полигонов. Если геометрия объекта окажется слишком грубой и сегментированной, выберите вариант Больше Полигонов. Чтобы проверить количество полигонов, установите расширение Подсчет Многоугольников, входящее в набор Дополнений и доступное для загрузки на сайте https://graphisoft.com/ru/downloads/goodies
4.Нажмите кнопку Импорт.
–Полученный объект будет преобразован в GDL-объект, Дверь или Окно в том проекте Archicad, в котором была активирована команда Импорта.
–Сгенерированный таким образом библиотечный элемент будет сохранен во Вложенной Библиотеке проекта. Воспользуйтесь соответствующим инструментом, чтобы разместить его в проекте.

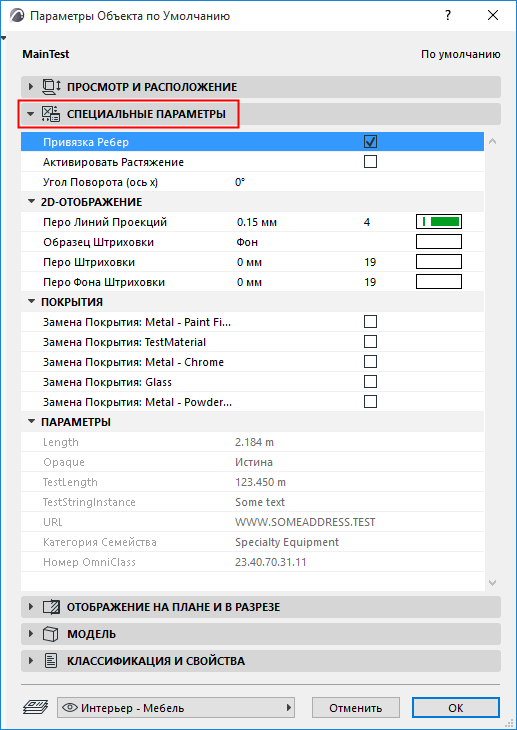

Импортированный Объект: Специальные Параметры в Archicad
При использовании функции “Импорта как Объекта” создаются следующие параметры:
•Привязка Ребер, включение или отключение.
•Активировать Растяжение: если включено, то значения Размера 1, Размера 2 и Высоты становятся доступны в панели Просмотр и Расположение и могут быть графически изменены в модели. Растяжение приводит к искажению геометрии.
•Угол Поворота (ось x): поворот объекта на 0/90/180/270 или специальный угол поворота вокруг оси x.
•2D-представление: Перо Линий Проекции, Образец и Перо Штриховки на Плане Этажа.
•Покрытия: позволяет по отдельности заменять покрытия поверхностей.
•Отображение Частей по Категориям: управляет показом частей объекта в соответствии с его Категориями RFA.
•Параметры: данные, полученные из файла RFA. Эти данные доступны только для чтения и никак не влияют на геометрию объекта.
Импортированный элемент Двери или Окна: Специальные Параметры в Archicad
•Привязка Ребер, включение или отключение.
•Растяжение Толщины: если включено, то становится возможно изменение Толщины Двери/Окна (с растяжением геометрии).
•2D-представление: Перо Линий Проекции, Образец и Перо Штриховки на Плане Этажа, Линии Контуров Стен: можно включить или отключить, а также настроить тип линии и перо. Можно включить или отключить Линии Торцов Стены, а также настроить их тип и перо.
•Покрытия: позволяет по отдельности заменять покрытия поверхностей.
•Отображение Частей по Категориям: управляет показом частей Двери/Окна в соответствии с Категориями Revit. Эта возможность становится доступна только в том случае, если в файле RFA настроено несколько Категорий.
•Параметры: данные, полученные из файла RFA. Эти данные доступны только для чтения и никак не влияют на геометрию объекта.
Примечание: ‘Основной Объект’ (хост-объект) будет автоматически отфильтрован в процессе Импорта.
