Экспорт 3D-моделй в виде 3D-геометрии Revit

Эта команда, предназначенная для экспорта элементов 3D-модели Archicad в Revit, создает объекты RVT версии 2021 с точной геометрией (включая цвета покрытий) и свойствами.

1.В Archicad откройте 3D-окно, в котором отображаются элементы для экспорта. Параметры Вида, включая Неполный Показ Конструкций, учитываются при экспорте объектов. Настройки Графической Замены игнорируются.

2.Выполните одно из следующих действий:

–Активируйте команду меню Файл > Сохранить Как и выберите формат RVT.

–Добавьте 3D-вид в Набор Издателя и выберите формат Проектов Revit.

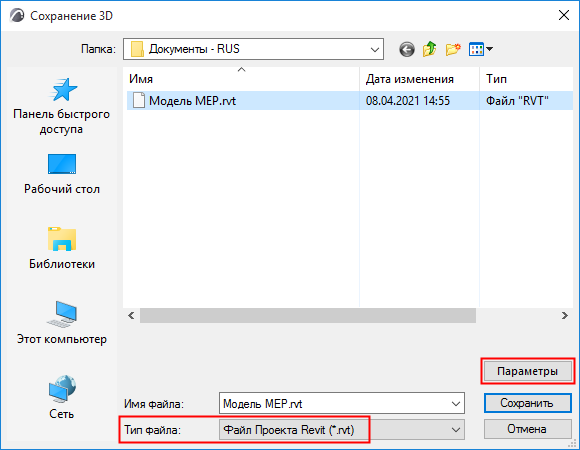

Сохраните файл в формате RVT или Опубликуйте вид в этом формате

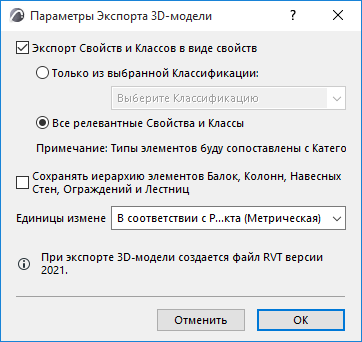

3.Нажмите кнопку Параметры, чтобы открыть диалог Параметров Экспорта 3D-модели.

–Экспорт Свойств и Классов в виде свойств: отметьте этот маркер, чтобы включить данные Классификаций и Свойств в экспортируемую модель. Поскольку в Revit не поддерживается использование множества классов, воспользуйтесь находящимися ниже элементами управления для выбора экспортируемых свойств (или классов).

-Только из выбранной Классификации: выберите Классификацию, Свойства которой требуется включить в экспортируемые элементы. Свойства других Классификаций не будут экспортированы.

-Все релевантные Свойства и Классы: в экспортируемые элементы будут включены все релевантные Свойства. В экспортируемые элементы будут включены все относящиеся к ним Классификации, но они будут рассматриваться в Revit как свойства.

Примечание: Экспортируемые элементы сопоставляются с Категориями Revit на основе назначенных им типов Элементов Archicad.

–Сохранять иерархию элементов Балок, Колонн, Навесных Стен, Ограждений и Лестниц: активируйте этот маркер, чтобы экспортировать элементы этих типов в виде единых элементов. В случае деактивации этого маркера элементы будут экспортированы в виде иерархических наборов (например, экспортированная Навесная Стена будет содержать отдельные элементы Рам и Панелей).

–Единицы изменения: Выберите вариант в соответствии с Рабочими Единицами Проекта, чтобы автоматически использовать метрическую или имперскую систему, либо задайте единицы вручную.

Примечания:

–2D-данные, такие как Чертежи и Макеты, не экспортируются.

–Параметры GDL-объектов не экспортируются.

–Данные об Этажах и о Проекте Archicad не экспортируются.

–Для экспортированных файлов RVT можно применять в Revit функцию Проверки Пересечений (обнаружения коллизий).

–Зоны Archicad экспортируются только в виде 3D-объемов, по этой причине их нельзя использовать для автоматического создания Помещений Revit.

–Элементы экспортируются в виде так называемых Элементов Revit DirectShape (элементов взаимодействия). Их можно использовать в качестве элементов опорной модели. По этой причине экспортируемые Стены Archicad не будут являться полноценными стенами со всеми доступными наборами функций, но лишь опорными элементами Стен.

–Экспортируемая геометрия блокируется и не может быть изменена.

–В Revit элементы DirectShape не имеют материалов; они обладают только цветами (с учетом параметра прозрачности). По этой причине можно экспортировать только Покрытия Archicad (но не Строительные Материалы).
