Экспорт в Artlantis

Воспользуйтесь этим расширением для экспорта модели ARCHICAD в Artlantis версии 2019 или 2020. Несмотря на то, что это расширение по умолчанию устанавливается вместе с ARCHICAD, оно является собственностью компании Abvent R&D, отвечающей за его работоспособность и поддержку.

Для получения дополнительной информации посетите: http://www.artlantis.com.

Экспорт Моделей

1.В 3D-окне ARCHICAD активируйте перспективную проекцию.

2.Воспользуйтесь командой меню Файл > Сохранить как....

3.Из выпадающего списка выберите формат файлов Artlantis 2019 или 2020 (*.atl).

4.Нажмите кнопку Сохранить.

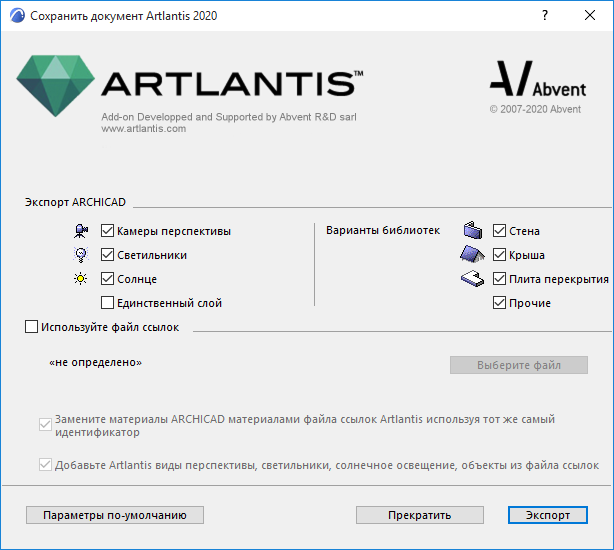

В открывшемся диалоге Экспорта можно выбрать сохранение нового файла Artlantis или обновление уже существующего файла .atl, ранее переданного в Artlantis.


Создание нового файла

Отметьте экспортируемые элементы.

Перспективные камеры. Все созданные в ARCHICAD камеры появятся в списке Инспектора перспектив Artlantis.

Источники света*. Все источники света, присутствующие в проекте ARCHICAD, появятся в списке Инспектора источников света Artlantis.

Солнце*. Гелиодон (географическое расположение, дата и время) появляется в списке Инспектора гелиодонов Artlantis.

Единственный слой: При отметке этого маркера все слои ARCHICAD экспортируются на единственный слой Artlantis. Если он не отмечен, то все слои ARCHICAD будут преобразовываться в список слоев Инспектора объектов Artlantis.

*Примечание: Если в диалоге экспорта маркеры источников света и солнца недоступны, откройте диалог Параметров Визуализации ARCHICAD (Документ > Визуализация), выберите Основной Механизм Визуализации и отметьте маркеры соответствующих источников света.

Параметры Текстур Стен, Крыш, Перекрытий, Другие*: Будут экспортироваться текстуры, связанные с Покрытиями ARCHICAD.

*Примечание: Вариант Другие включает такие инструменты ARCHICAD, как Колонна, Балка, Лестница, Дверь, Окно, 3D-сетка и Объект.

Обновление файла .atl, уже переданного в Artlantis

Все элементы управления, описанные в разделе Создание нового файла, доступны и здесь.

1.Активируйте маркер Использования Ссылочного Файла.

2.Нажмите кнопку Выбора Файла.

3.Укажите путь к ранее созданному файлу .atl.

Параметры...

Заменить покрытия ARCHICAD покрытиями из ссылочного файла Artlantis с использованием одного и того же идентификатора

Добавить перспективные виды, гелиодоны, источники света, объекты из ссылочного файла Artlantis

Если любой из этих маркеров отмечен:

Новые элементы проекта ARCHICAD (геометрические элементы, проекции, источники света и гелиодоны) будут экспортироваться только при условии их отсутствия в ссылочном файле.

Примечание об экспорте криволинейных элементов

По умолчанию криволинейные элементы ARCHICAD экспортируются в Artlantis и никогда не сглаживаются. Для сглаживания криволинейных элементов в Artlantis перейдите к области Advanced Parameters в закладке Shaders inspector, выберите требуемое покрытие и используйте ползунок Smoothness.
