Панель Экспозиция Света Покрытия (Основной Механизм)

(Параметры > Реквизиты Элементов > Покрытия)

Находящиеся в этой панели элементы управления влияют на визуализацию с использованием Основного Механизма Визуализации или механизма Аппаратного ускорения.

Цвет поверхности: сделайте двойной щелчок на данном поле, чтобы настроить цвет покрытия. В открывшемся диалоге задайте значения компонентов HSL (Оттенка, Насыщенности, Яркости) или RGB (Красный, Зеленый, Синий).

Остальные параметры этого диалога определяют процентное использование цвета. Значения можно редактировать при помощи регуляторов или числовым вводом.

Прозрачность: определяет, количество света, проходящего через покрытие. Прозрачность настраивается при помощи двух элементов управления.

•Коэффициент Пропускания: определяет долю (в процентах) света, проходящего через покрытие. Вверху шкалы пропускания находится стекло, а внизу - непрозрачные, светонепроницаемые материалы.

•Ослабление Интенсивности: определяется кажущимся уменьшением прозрачности при отклонении линии взгляда от нормали к поверхности. Диапазон значений этого параметра в ARCHICAD: все действительные числа от 0 до 100.

Люминесцентность: это способность покрытия к самосвечению (то есть способность излучать свет).

•Ослабление Интенсивности: определяет степень ослабления свечения по мере удаления люминесцентного света от светящегося покрытия. При увеличении значения этого параметра интенсивность люминесцентного света ослабляется (то есть точка наблюдения перемещается дальше от объекта).

•Цвет Люминесценции: задается при помощи стандартного диалога выбора цвета, которое открывается двойным щелчком на цветном поле. В открывшемся диалоге задайте значения компонентов HSL (Оттенка, Насыщенности, Яркости) или RGB (Красный, Зеленый, Синий).

Примечание: Если тени не отображаются на покрытии в тех местах, где они должны появляться, проверьте цвет Люминесценции. Если для покрытия настроен белый цвет Люминесценции, тени появляться не будут. Изменение цвета Люминесценции влияет также на цвет и яркость теней.

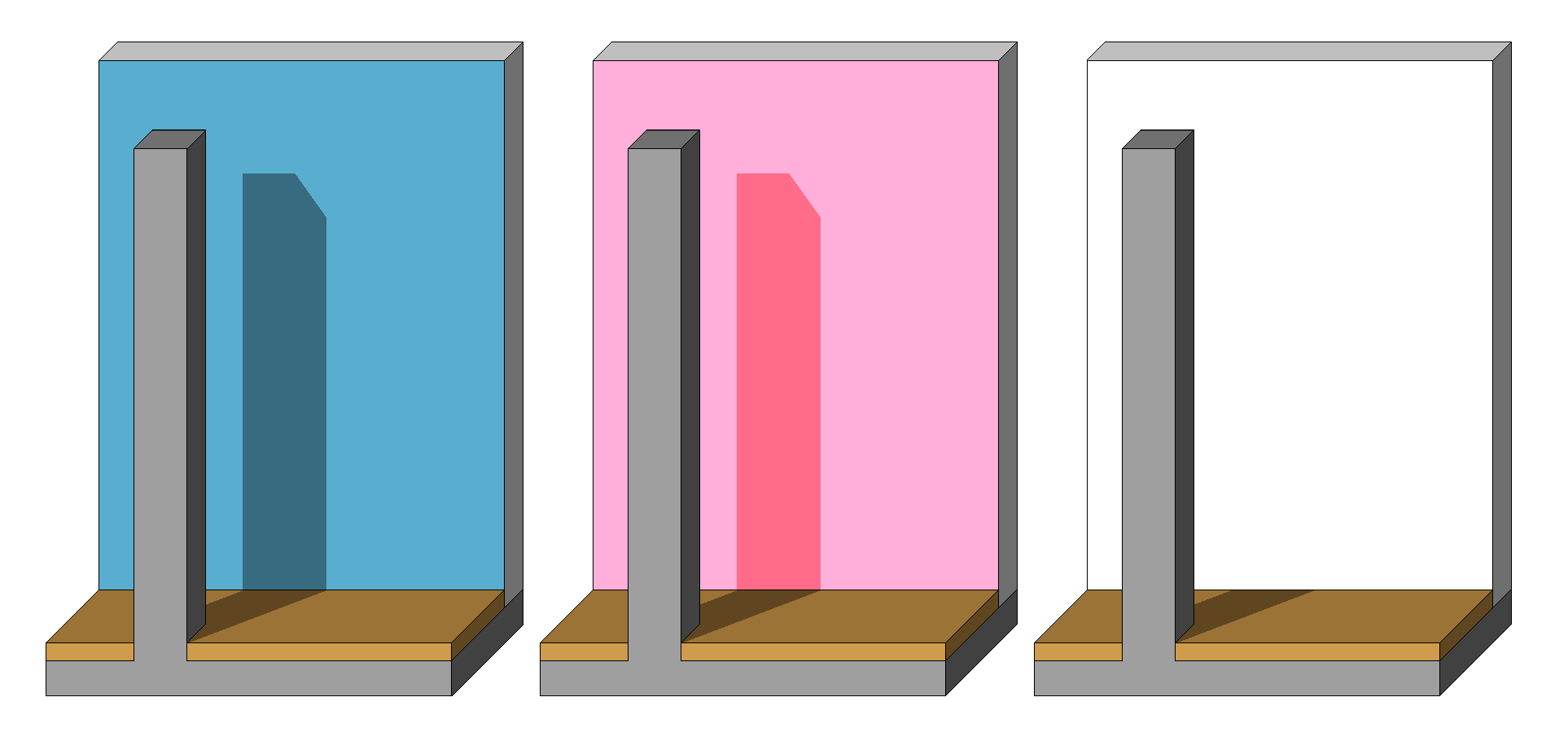

На приведенной ниже иллюстрации для первых двух покрытий настроен черный и красный цвет Люминесценции; для третьего покрытия используется белый цвет Люминесценции.

Значение Отражательной Способности покрытия определяется тремя параметрами:

•Рассеянное Отражение: определяется долей (в процентах) отраженного рассеянного света, падающего на поверхность с данным покрытием. Этот параметр определяет так называемое отсвечивание покрытия, создающее эффект отраженного освещения сцены (в противоположность отбрасыванию теней и бликам, формируемым направленным освещением).

•Диффузное Отражение: определяется характером поверхности покрытия. Неровные или шероховатые поверхности отражают падающий на них свет во всевозможных случайных направлениях, рассеивая направленное освещение (значение коэффициента для них близко к 100%). При диффузном отражении цвет освещения в большей степени определяется цветом покрытия, а не источника света.

•Фокусирование Бликов: характеризует особенности отражения направленного освещения от источников точечного типа (солнце, лампы-вспышки, прожекторы и т.п.) криволинейными поверхностями, при котором происходит более или менее сильная фокусировка отраженного света. Чем сильнее фокусируется отраженный свет, тем сильнее блеск поверхности. Управление этой характеристикой в ARCHICAD осуществляется следующим образом: чем ближе к 100 значение параметра, тем меньшими по размеру и более яркими будут блики, малые значения параметра будут приводить к созданию крупных, но менее ярких световых пятен.

Яркость: определяется свойствами Зеркального Отражения.

•Глянец: представляет собой свойство, прямо противоположное диффузному отражению. Глянец сохраняет, главным образом, цвет падающего светового потока, а не покрытия. Высоким коэффициентом глянца, близким к 100%, обладают гладкие, полированные и твердые поверхности, в то время как мягкие покрытия практически не дают глянца (коэффициент близок к 0%).

•Цвет Глянца: он теоретически полностью определяется падающим направленным светом, однако ARCHICAD позволяет настраивать его независимым образом. Двойной щелчок на цветовом поле позволяет выбрать цвет окраски бликов. Этот цвет, смешанный с цветом покрытия и цветом источника света, определяет цвет поверхности.
