Для открытия этого диалогового окна следует предварительно выбрать, по крайней мере, две штриховки. Выполните команду Редактор > Изменить форму > Консолидация линий.
Для получения дополнительно информации см. Консолидация Линий и Штриховки в Окнах Чертежей.

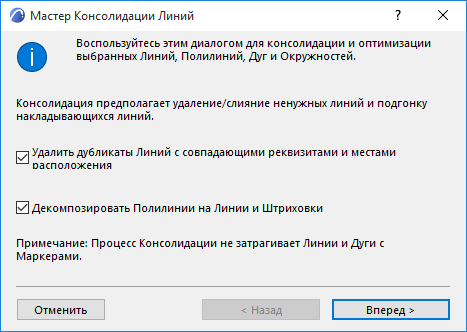

При первом выборе этой команды будет инициирован мастер консолидации линий.
Мастер позволяет последовательно пройти через все этапы установки параметров консолидации. Обратите внимание, каждый последующий параметр базируется на предыдущем; программа будет выполнять консолидацию в том порядке, в котором она появляется в мастере.
Удалить дубликаты. Линиями-дубликатами являются те, которые имеют совпадающие реквизиты и расположение. Остается одна линия, все остальные удаляются.
Декомпозировать ломаные линии в чертежные примитивы: Полилинии будут декомпозироваться в отдельные линии.

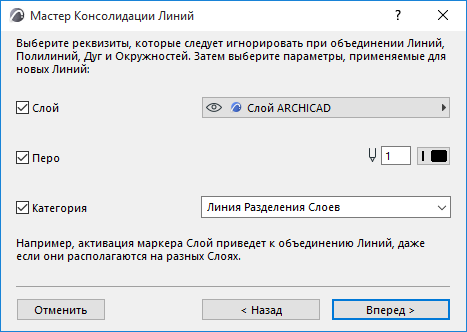

Параметры Объединения Реквизитов Линий
Отметьте любой из следующих реквизитов:
•Слой
•Перо
•Категория
Отметка соответствующего реквизита означает, что программа не примет его во внимание при объединении соединяющихся или накладывающихся линий.
•Например, если Вы выберите Перо, то программа произведет объединение соединяющихся или накладывающихся линий, даже если они используют различные перья (например, одна линия синяя, а другая - красная).
Для каждого из отмеченных реквизитов активизируются соответствующие управляющие элементы слоя/пера/категории, с помощью которых Вы можете указать, какой именно слой/перо/категорию следует присвоить линии, получающейся в результате объединения.
•Например, после отметки реквизита Перо Вы должны выбрать, какой именно цвет присваивается результирующей линии после объединения красной и синий линий: красный, синий или другой.
Объединить соединяющиеся линии. Коллинеарные линейные отрезки, которые соединяются и имеют один и тот же тип линий, будут объединены в одну линию.

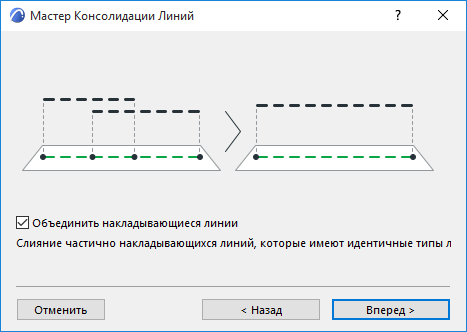

Объединить накладывающиеся линии. Линии, которые частично накладываются друг на друга и имеют одинаковый тип, будут объединены в одну линию.
Если вы выбрали одну или обе опции Объединения (Объединение Соединяющихся Линий/Объединение Накладывающихся Линий), следующие вкладки позволяют определить реквизиты, которые будут использоваться для линий в результате объединения.
(При использовании однооконного режима Диалога Параметров Консолидации Линий нажмите кнопку Параметры Объединения, чтобы получить доступ к этим настройкам).

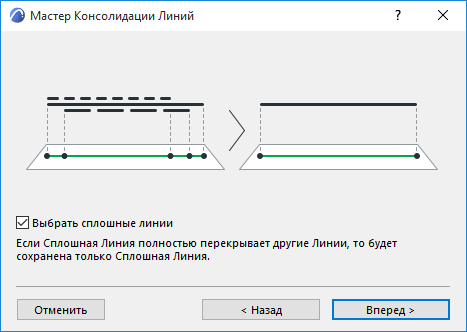

Выбрать сплошные линии. Этот вариант оказывается полезным в том случае, когда несколько линий накладываются друг на друга и одна из них, которая полностью накладывается на все остальные, является сплошной. При отметке этого маркера остается только сплошная линия, а все остальные удаляются.

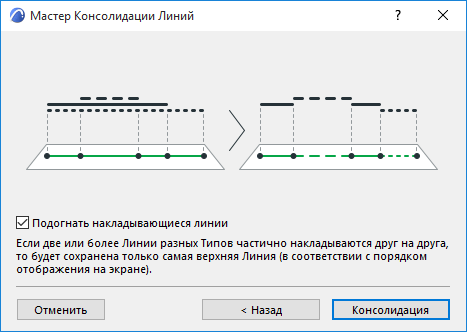

Подогнать накладывающиеся линии. Этот вариант применяется в том случае, когда две или более линий различных типов частично перекрывают друг друга. При отметке этого маркера только линия, расположенная сверху (согласно установленному порядку их показа) остается, а накладывающиеся части других линий удаляются.

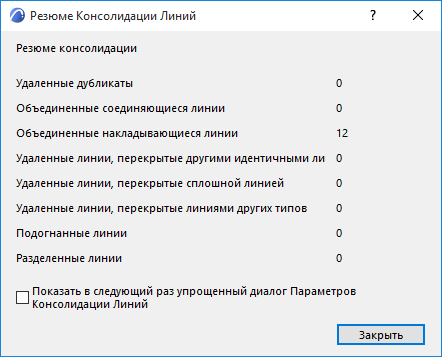

Нажмите кнопку Консолидировать для выполнения Консолидации Линий и вывода информации о результате операции.

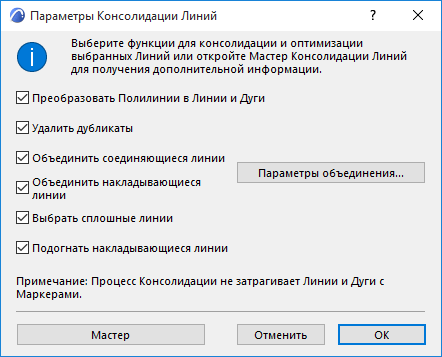

На последней странице мастера отметьте маркер Показать в следующий раз упрощенный диалог установки параметров консолидации линий. После этого по команде Редактор > Изменить форму > Консолидация линий открывается упрощенное диалоговое окно установки параметров консолидации.
