Параметры Параллельной Проекции
Чтобы открыть диалог настройки Параллельной или Перспективной Проекции, воспользуйтесь командой меню Вид > Параметры 3D-вида > Параметры 3D-проекции или нажмите соответствующую кнопку в Табло Команд 3D-визуализации.
Присутствующие в этом диалоге элементы управления предназначены для настройки Параллельных Проекций в 3D-окне.

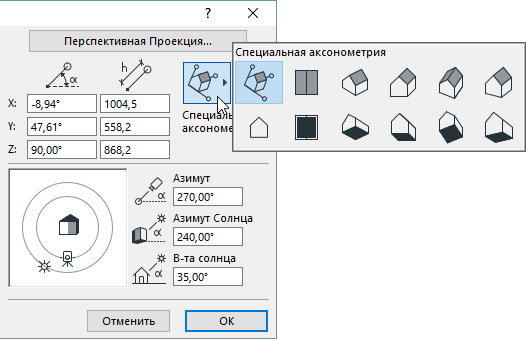

Выпадающее меню содержит 12 типов проекций, включая стандартные аксонометрические проекции, виды сбоку, сверху и снизу, а также так называемую специальную аксонометрию, все параметры которой вы можете задать самостоятельно.
Поля ввода, расположенные в верхней части диалога, предназначены для отображения и настройки углов и коэффициентов масштабирования по осям X, Y и Z.

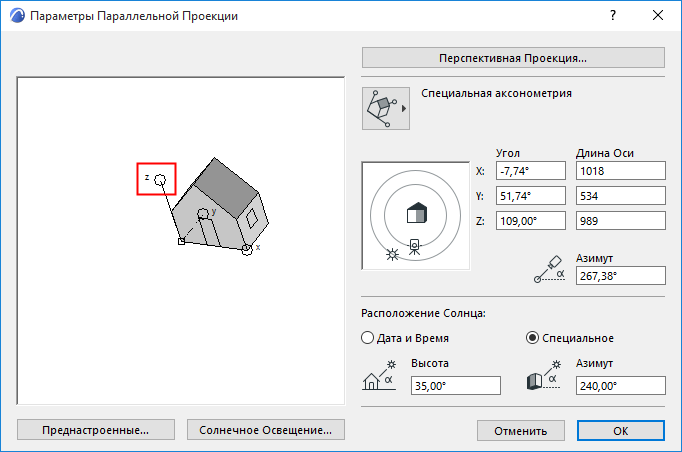

Предпросмотр Проекции
В окне предварительного просмотра отображается расположение координатных осей при текущей проекции. Изменить эти настройки можно путем перемещения окончаний осей или при помощи клавиатурного ввода.
Если нажать и удерживать клавишу Shift, то перемещение осуществляется лишь в направлении выбранной оси (то есть происходит только изменение коэффициента масштабирования, который также можно задать с клавиатуры).

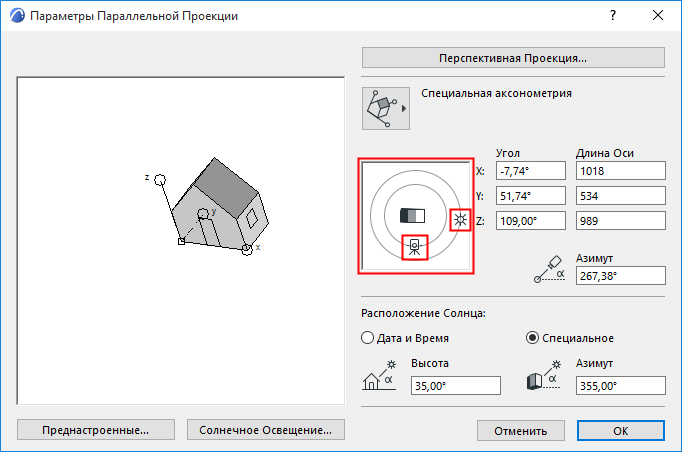

Графическая Настройка Расположения Солнца и Камеры
В правом окне предпросмотра отображается Азимут Камеры и Азимут Солнца относительно цели.
Щелкните на символе Солнца или Камеры и перетащите его в нужное место. Результаты изменений отражаются на повороте здания и в полях ввода (Угла Наклона, Длины Оси и Азимута).
Обратите внимание, что Расположение и Азимут Солнца можно изменить при помощи описанных ниже элементов управления.

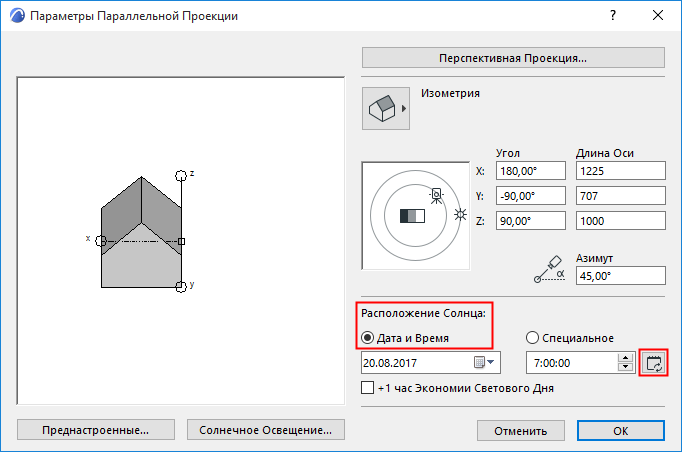

Значения расположения Солнца могут определяться автоматически (на основе настроек Даты и Времени в Параметрах Расположения) или Вручную.
•Дата и Время: выберите дату и время. В сочетании с параметрами Расположения Объекта Проектирования эти данные автоматически определяют расположение солнца и влияют на расчет теней.
Примечание: На основе этих данных в ARCHICAD используется разработанный National Renewable Energy Laboratory (USA) Алгоритм Расположения Солнца для вычисления углов зенита и азимута солнца.
Для получения дополнительной информации об этом алгоритме см.: Алгоритм Расположения Солнца.
–Использование Текущей Даты: нажмите кнопку Обновления Текущей Даты и Времени, чтобы применить соответствующие параметры (на основе настроек операционной системы).
–+1 час Экономии Светового Дня: отметьте этот маркер для перехода на летнее время.
•Специальное: выбрав этот вариант, можно вручную задать значения Высоты и Азимута Солнца (или графически настроить расположение солнца относительно цели в окне предварительного просмотра).
Примечание: Высота Солнца измеряется в градусах относительно горизонта. Отрицательная высота означает, что солнце расположено за горизонтом (ночь). Это может привести к созданию абсолютно черных изображений.

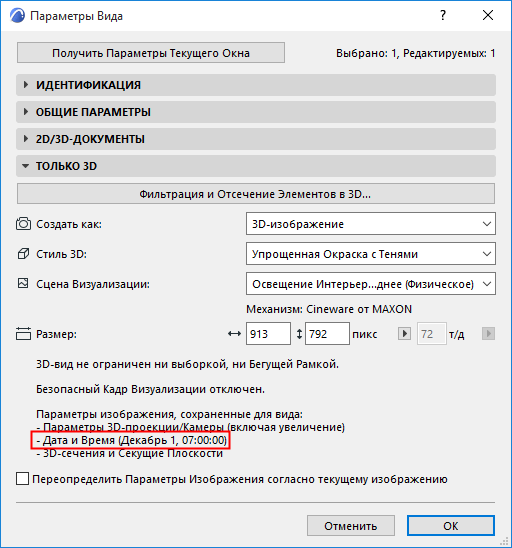

Дата и Время в Параметрах Вида
Настройки Даты и Времени учитываются в Параметрах Видов сохраненных перспективных и аксонометрических проекций:
Кнопка Преднастроенные: открывает диалог Предварительно Настроенных Проекций для Траектории Съемки.
Для получения дополнительной информации см. Предварительно Настроенные Проекции.
Кнопка Солнечное Освещение: открывает диалог настройки Солнечного Освещения.
См. Параметры Солнечного Освещения.
Предварительно Настроенные Проекции
Этот диалог можно открыть из диалога Параметров Параллельной Проекции.
Здесь вы можете сохранить настройки проекций.
Кроме того, последовательность сохраненных в этом окне проекций может использоваться для создания анимационных роликов. Хотя анимации на основе серии параллельных проекций нельзя назвать съемкой движущейся камерой (в отличие от перспектив), они все же создаются при помощи одной и той же команды, и в принципах их настройки есть много общего. Используя промежуточные кадры, можно обеспечить плавные переходы между проекциями.
•Кнопка Добавить к Списку Текущую Проекцию позволяет сохранить текущую проекцию в списке. Сохраненные в списке виды являются ключевыми кадрами траектории съемки. Нажмите эту кнопку и присвойте называние ключевому кадру.
•Если при нажатии кнопки была выбрана ранее сохраненная проекция, то новая проекция будет добавлена в список перед выбранной. В противном случае она будет добавлена в конец списка.
•Сохранить под указанным именем параметры текущей Проекции: при нажатии этой кнопки выбранный из списка ключевой кадр заменяется действующими параметрами Параллельной Проекции.
•Удалить: нажмите эту кнопку, чтобы удалить выбранный ключевой кадр из списка.
•Параметры для Съемки: при помощи этой группы параметров можно задать количество промежуточных кадров, используемых для интерполяции всех параметров (коэффициентов осевого масштабирования, угла наклона камеры и т. д.).
Для получения дополнительной информации, см. Съемка.
•Расположенный ниже переключатель позволяет создать либо лишь один раз проигрываемый ролик (Один проход), либо бесконечно повторяющийся ролик (По кольцу).
•Количество кадров ожидания: это поле предназначено для ввода количества неподвижных кадров, создаваемых выбранной камерой до перехода к следующей камере.
Задайте количество кадров, включаемых в траекторию съемки.
