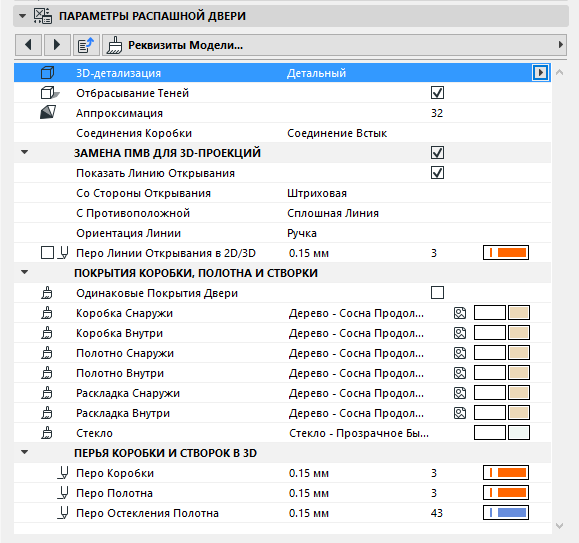

Страница Реквизитов Модели (раздел "Парамеров Двери" или "Параметров Окна") находится в Панели Специальных Параметров Дверей и Окон (Библиотека ARCHICAD).
Данная вкладка предназначена для настройки 3D-отображения объектов. Набор доступных элементов управления зависит от типа выбранного объекта.
В дополнение к основным реквизитам здесь можно настроить покрытия поверхностей и перья для отображения в 3D полотна двери, коробки, раскладки, остекления, и фурнитуры.
3D-детализация
Эти же настройки присутствуют на странице Параметров Двери и Открывания.
См. Уровень Детализации.
Тени
Активация этого маркера приводит к созданию теней для объекта в 3D.
Аппроксимация кривой
Этот параметр применяется при отображении криволинейных элементов объекта в 3D. (Окружность, определяемая формой криволинейных элементов делится на заданное количество сегментов.) Повышение разрешения кривой улучшает внешний вид объекта в 3D, одновременно увеличивая размеры файла.
Соединения Коробки
Выберите Угловое или Стыковое Соединение.
Замена ПМВ для 3D-проекций
Активируйте этот маркер для индивидуальной замены Параметров Модельного Вида (Показ Линий Открывания в 3D-проекциях), настроенных в диалоге Документ > Модельный Вид > Параметры Модельного Вида > Различные Параметры Отображения Библиотечных Элементов.
Перья Коробки и Полотна (Створки) в 3D
Эти настройки влияют на показ элементов Коробки и Полотна/Створки
•в 3D-окне ;
•и в 3D‐подобных видах на Плане Этажа, то есть - Проецируемых частей, если используется вариант Сечение и Низ или Сечение и Верх для параметра Показа на Плане Этажа.
