Страница Номинальных Размеров и Допусков находится в Панели Специальных Параметров Дверей и Окон (Библиотека ARCHICAD).
Размеры проема (высоту и ширину) можно задать с использованием одного из четырех типов размеров: Проема, Элемента, Прохода или Полотна.

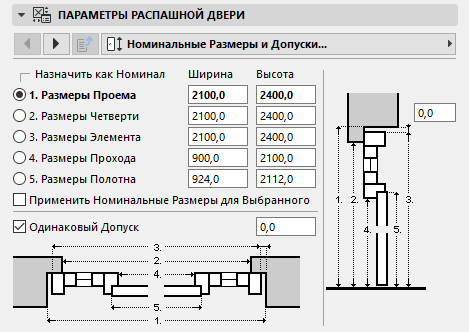

Нумерация на графическом представлении облегчает идентификацию размеров.
Размеры Отверстия в Стене
Проем - это создаваемое в стене отверстие для размещения конструкции заполнения проема.
Ширина Проема равна Ширине Элемента, увеличенной на сумму значений Боковых Допусков.
Высота Проема равна Высоте Элемента, увеличенной на значение Верхнего Допуска.
См. Допуски.
Размеры Блока
Размеры Элемента - это габаритные размеры конструкции заполнения проема.
Размеры Выхода
Размеры Прохода определяются Размерами Элемента, уменьшенными на значения толщины коробки.
Назначить как Номинал
Воспользуйтесь переключателем Назначить как Номинал, чтобы указать тип размеров, которые должны использоваться в качестве Номинальных.
•Этот номинальный размер приводится в интерактивном каталоге в поле Номинальные размеры Ш х В.
•Эти Номинальные размеры отображаются в полях Ширины и Высоты в панели Просмотр и Расположение или в Параметрах Окна.
Применить Номинальные Размеры для Выбранного: Этот маркер используется при изменении определения номинального размера (например, с размеров элемента на размеры проема). Если маркер отмечен, то значения исходного номинального размера (того, который был установлен для размеров элемента) передаются новому номинальному размеру (размеру проема). Остальные значения размеров автоматически изменяются соответствующим образом.
Отображение Размеров в Маркере
Размеры (Проема, Элемента, Полотна или Прохода) могут отображаться в Маркере элемента заполнения проема.
Для выбора отображаемых в маркере размеров воспользуйтесь страницей Данные - Размеры, находящейся в панели Символ и Текст Маркера.
Выбранные здесь размеры будут также использоваться при Автоматическом Нанесении Размеров и в Интерактивных Каталогах.
Одинаковый Допуск
По умолчанию этот маркер отмечен, так что вы можете указать единое значение, которое будет использоваться в качестве допуска по всем сторонам проема. Чтобы задать различные значения допусков для разных сторон проема (например, для проемов сложной формы, боковые панели которых имеют разную высоту подоконника или порога), деактивируйте маркер и нажмите кнопку Задать Допуски, чтобы перейти на вкладку Допусков.
См. Допуски.
Примечание: Если вы хотите ввести значения Зазоров, воспользуйтесь полями Зазоров на странице Проем в Стене. Ввод значений Зазоров (в отличие от значений Допусков) никак не влияет на Номинальные Размеры проема.
