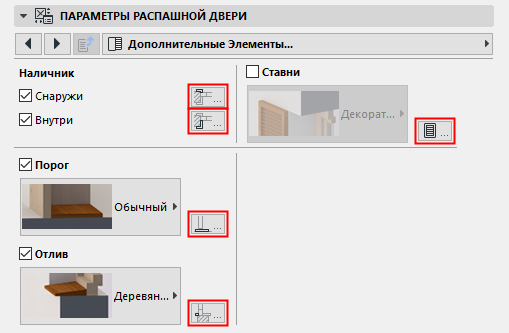

Страница Дополнительных Элементов находится в Панели Специальных Параметров Дверей и Окон (Библиотека ARCHICAD).
При помощи этой страницы вы можете настроить дополнительные элементы заполнения проема.
Для настройки дополнительных параметров, управляющих детализацией этих элементов (например, Наличников, Ставней), сделайте щелчок на кнопке, расположенной справа от соответствующего компонента, чтобы открыть вкладку дополнительных параметров.
Наличник
Воспользуйтесь маркерами Снаружи и Внутри для добавления Наличников на внутренней и/или наружной стороне проема.
См. Наружный Наличник/Внутренний Наличник.
Стыковка
Эти параметры позволяют объединять соседние проемы по горизонтали и вертикали. Для корректного отображения символов двух соединяющихся проемов следует активировать соответствующие маркеры обоих объектов.
В результате стыковки соединяющиеся линии между соседними компонентами проемов (например, наличник, отлив, порог) исчезают, как если бы эти объекты были единым элементом.
При стыковке элементов некоторые параметры конструкций становятся недоступны для использования.
Порог/Отлив/Доска/Ставни
Отметьте данный маркер и воспользуйтесь выпадающим меню для выбора нужного компонента проема. Чтобы настроить дополнительные параметры, воспользуйтесь расположенной справа кнопкой, позволяющей перейти на соответствующую вкладку.
См. Параметры Порога.
См. Параметры Отлива.
См. Параметры Подоконной Доски.
См. Параметры Ставней.
Специальный Угол (для Окон)
Отметьте маркер “Справа” или “Слева”, чтобы добавить специальный угол проема.
Чтобы настроить дополнительные параметры, воспользуйтесь расположенной справа кнопкой, позволяющей перейти на вкладку Специального Угла.
