Страница План Этажа и Разрез (Параметры Двери/Окна)

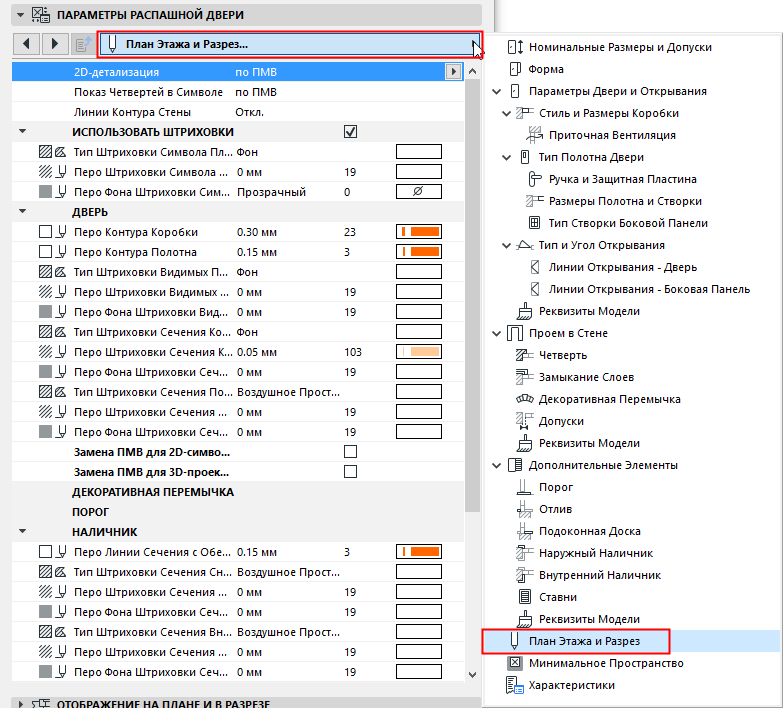

Страница План Этажа и Разрез находится в Панели Специальных Параметров Дверей и Окон (Библиотека ARCHICAD).

На данной странице присутствуют все параметры, относящиеся к 2D-отображению различных элементов проема и определенные в скрипте пользовательского интерфейса GDL-объекта. Набор доступных параметров зависит от используемых компонентов проема и их геометрии.

Примечание: Вы можете также воспользоваться элементами управления 2D-реквизитами, находящимися в панели Представление на Плане и в Разрезе диалога Параметров Двери/Окна. В этом случае для простоты предоставляется ограниченный набор параметров. см. Замена GDL Реквизитов Объектов Дверей/Окон ниже.

Изменение настроек параметров постоянно отображается в окне Предварительного Просмотра Двери/Окна.

Обратите внимание, что некоторые параметры определяются “по ПМВ”, то есть - настройками Параметров Модельного Вида (Документ > Модельный Вид > Параметры Модельного Вида), но вы можете заменить некоторые из этих реквизитов на уровне отдельных элементов.

Первые три параметра применяются для всего проема.

2D-детализация

Эти же настройки присутствуют на странице Параметров Двери и Открывания.

См. Уровень Детализации.

Показать Четверть в Символе

Укажите масштаб, при котором четверть появляется на плане этажа. (Если масштаб больше, то четверть не показывается.).

Линии Контура Стены

Настройте линии Контура Стены для отображения проема. Если отключить любую линию контура, то можно настроить по отдельности линии для видимых/невидимых частей.

Использование Штриховки в Дверях/Окнах

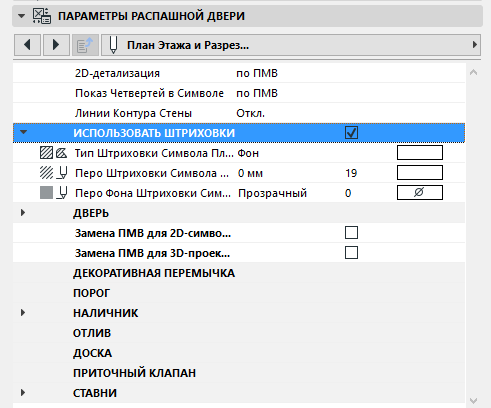

Чтобы использовать штриховки при отображении двери/окна, активируйте маркер Использовать Штриховки, позволяющий настроить все параметры штриховок. Если маркер Использовать штриховку не отмечен, то проемы показываются без штриховки их компонент.

Замена GDL Реквизитов Объектов Дверей/Окон

Как правило, 2D-реквизиты (тип линии, перо, штриховка) для отображения на Плане Этажа каждого компонента Двери/Окна настраиваются на вкладке План Этажа и Разрез, расположенной в панели Специальных Параметров и описанной выше.

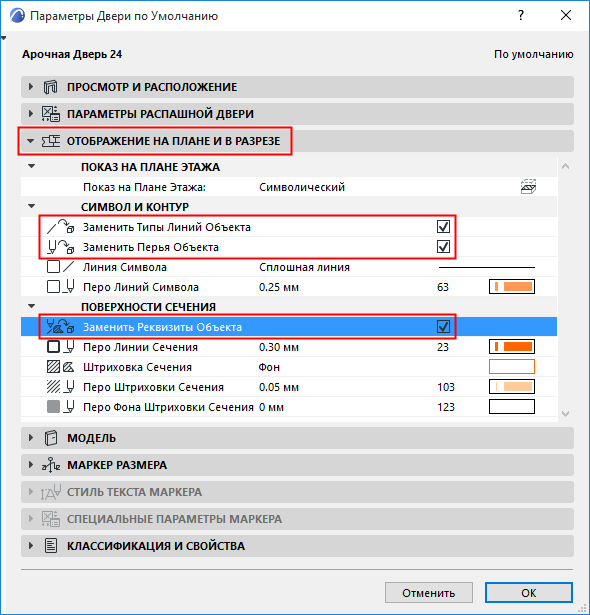

Однако, вы можете заменить эти реквизиты, воспользовавшись упрощенными настройками панели Представления на Плане и в Разрезе в диалоге Параметров Двери/Окна.

Настройте реквизиты для линий в сечении, не в сечении и линий проекции в панели Представления на Плане и в Разрезе диалога Параметров Двери/Окна (или в Информационном Табло).

Для применения этих настроек маркеры Заменить Типы Линий/Перья/Реквизиты Объекта должны быть активированы. В противном случае дверь/окно показывается с использованием реквизитов объекта GDL.

Примечание: Для некоторых объектов GDL-параметры могут отсутствовать. Такие объекты отображаются в соответствии с настройками, сделанными в панели Представления на Плане и в Разрезе (независимо от активации маркеров Замены).
