工作單位

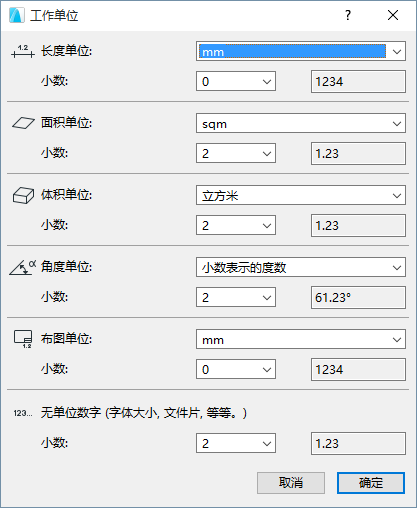

選項> 專案個性設定> 工作單位中使用對話框。

一般來說,輸入期間,工作單位會顯示在對話框中(比如,在追蹤器或控制框中)。


長度:

從標準長度測量單位中選擇。

如果模型儲存在BIMx中,當在一個查看應用中開啟此BIMx模型,預設情況下將使用此模型單位。

註釋:

如果修改工作單位(例如:從公制到英制),某些其它預設值如格線間隔或預設的元素大小可能需要調節成有意義的舍入值。

在此輸入的長度單位不應用於標註功能。要設定標註單位,使用選項>專案個性設定>標註

面積單位

從標準面積測量單位中選擇。

體積單位

從標準體積測量單位中選擇。

角度單位:

從標準角度測量單位中選擇。

注意:忽視角度單位設定,對話框內核心數據的角度測量-比如傾斜角-通常會通過小數表示的度數顯示。這些角度的小數位數由個性設定下方的“不帶單位數字”確定。

勘測單位註釋:

勘測單位個性化設定可在控制框、追蹤器和測量工具輸入期間進行反射。

初始勘測單位的角度是與正北方向的夾角(在選項 > 專案個性設定 > 位置設定中進行設定)。

參見 地點設定

佈圖單位

從標準長度測量單位中選擇所有與圖冊相關的編輯功能(比如,佈圖大小,添加到佈圖的2D圖形元素,標題大小等等)。

小數/分數:為所選長度測量單位設定小數位數或分數大小。

無單位數字 (字體大小, 檔案片, 等等。)

為不帶單位的文字高度和元素屬性值設定所顯示的小數位數。也可以用於顯示核心角度測量(比如,傾斜角)

注意:如果長度單位為公制或為英尺和英寸,文字高度則以毫米計。

團隊工作中的工作單位

如果從服務器開啟團隊工作專案,其工作單位就有了以創建團隊工作專案所用樣板的預設值。然而,當您在團隊工作專案上工作時,您可以自由修改這些工作單位。工作單位個性設定是每個用戶專用的,並且在接收或發送修改後不儲存到服務器。

參見結構分析模型單元
