捕捉點 是在元素特定的間距(由您定義)出現的臨時熱點,以幫助放置及更精確繪製新建元素。
啟動捕捉點
1。執行下列其中一個操作:
–啟動標準工具欄上的捕捉輔助和點 開關
–從捕捉輔助和點的下拉式選單中開啟捕捉點
–點擊視圖> 捕捉點
使用捕捉點
將游標懸停在您想要看到的捕捉點的元素上。
捕捉點出現。它們的數值和位置取決於所設定的選項
見下面的定義捕捉點間距。
捕捉點充當臨時熱點 - 可以用您的游標捕捉它們,並且它們也可以充當捕捉參考點。(參見啟動捕捉參考。) 您可以從這些點開始繪製新的元素或用它們編輯與其相關的其它元素。
捕捉點大約在5秒鐘後消失。但是,如果它們位於捕捉參考段,它們保持的可視時間將與參考一樣長。
注意:所有捕捉點保持可視直到您放置一個元素或修改視圖:在 選項> 工作環境 > 輸入限制和輔助中禁用“自動隱藏捕捉點”複選框。
使用捕捉點的另一種方法是繪製一個顯示定義的捕捉點的臨時向量。
參見臨時向量上的捕捉點。

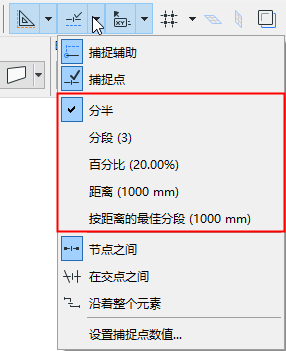

從標準工具欄中點擊捕捉輔助和點的下拉式選單。
相同的命令也可從視圖 > 捕捉點選項 選單,或從控制框中獲得。
•分半:將一條邊分成兩等分。
•分段:將一條邊分成設定數量的段。範圍:3-100.
•百分比: 根據設定的百分比將一條邊分成兩部份。
•距離:將一條邊緣份成設定距離分開的一些線段。
•按距離的最佳分段: 捕捉點將把邊緣份為長度盡可能接近的相等的部份,長度在此定義。
注意:在捕捉點值對話框中定義您的首選分段、百分比等。
見下面的捕捉點的值。
當使用百分比或距離間距時,您有兩個進一步的選項:

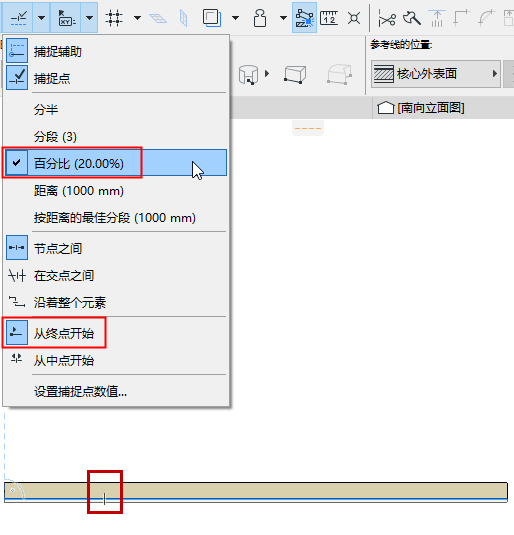

•從終點開始: 捕捉點被放置在給出的從最靠近游標的元素的端點測量的百分比/間距上。

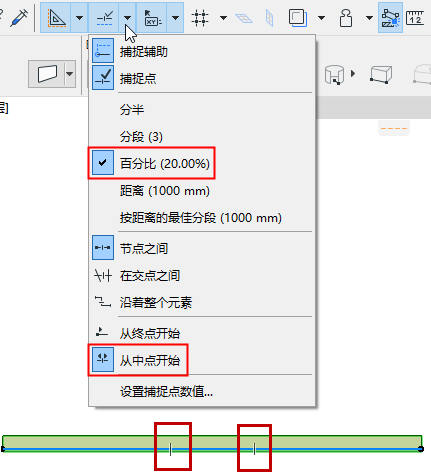

•從中點開始: 捕捉點被放置在給出的從元素中點測量的百分比/距離上。
不論哪種情況,意見反饋將顯示被標記元素的起始點。

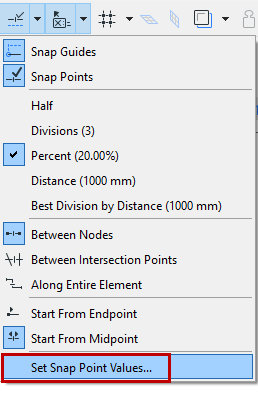

從標準工具欄中的“捕捉點”選單(視圖 > 捕捉點選項),單擊設定捕捉值命令。
在出現的對話框中,定義您的分段、百分比和/或距離的值。
捕捉點選項

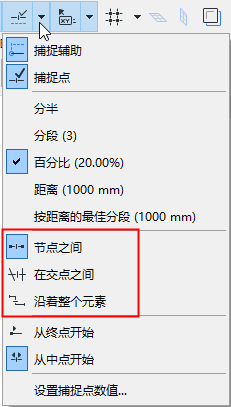

從標準工具欄(或視圖選單)的捕捉點選單中,選擇三個選項之一來設定您的捕捉點:

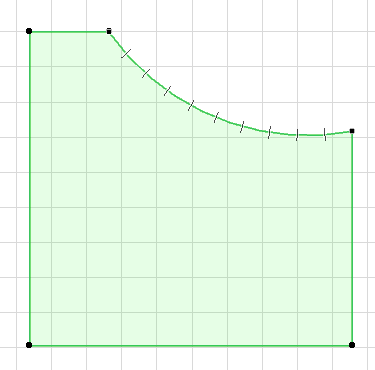

•節點之間: 捕捉點僅在選擇的線段中(在臨近的節點之間)出現。

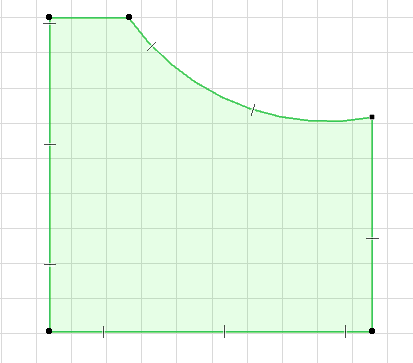

•沿著整個元素: 捕捉點出現在整個元素的定義的間距中(包括多邊形元素),無論任何相交的元素。

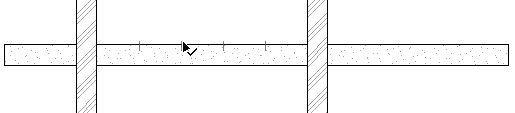

•在交點之間: 捕捉點被放置在從一個交點到下一個交點的所選元素上。
捕捉點顏色
為自定義您的捕捉點的顏色,使用選項 > 工作環境> 輸入限制和輔助中的控制項。
