網面結構
在平面圖只顯示網面的輪廓和脊線。
注意：遠處樓層（如果它們在樓層而非始位樓層上顯示）上的網面和板的平面圖輪廓，使用在專案首選項>傳統所設定的線型顯示。
在3D中，基於在訊息框 中選擇的構造方法或網面設定，網面可以三種方式顯示：
•僅表面
•包括邊緣的表面
•實體主體
屋脊顯示
在網面上有兩種脊線類型：用戶定義的和生成的脊線。每條生成的脊線與不同高度、還未與用戶定義的脊線連接的兩個網面點連接。
•用戶定義的脊線永遠顯示。

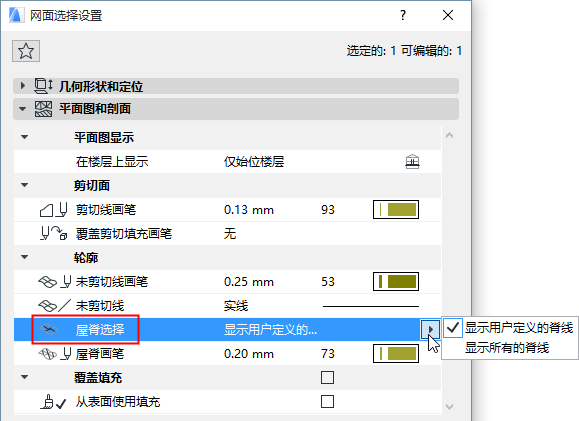

•如果選擇了顯示所有的脊線選項，ARCHICAD也會顯示通過連接網面節點所生成的脊線。（這個控制項位於網面工具設定）。生成的脊線只在它們與不同標高的點連接時才顯示。
3D 表現：

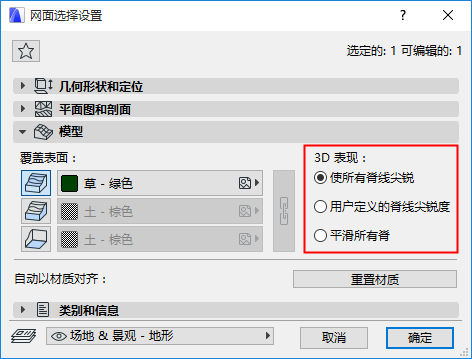

網面設定模型面板中的控制項定義了顯示為平滑或尖銳的網面脊線。
•使所有脊線尖銳：在3D視窗中顯示有尖銳連接三角形的網面。
•用戶定義的脊線尖銳度：顯示有尖銳連接用戶自定義脊線的網面表面，並在其它地方有平滑連接表面的網面。
•平滑所有脊：顯示有光滑鏈接表面的網面。
如果選擇平滑所有脊，則只有用戶定義的脊線出現在3D視圖。
