可以使用3D和剖面視圖中的浮動工具框命令來拉伸傾斜的墻壁及/或修改它們的傾斜角度。
在3D中可以:
•將墻壁傾斜或通過選擇角點,沿水平面拖動來改變傾斜角度。(使用彈出式小面板中的修改角度。)
注意:不可以傾斜其參考線定在中心的墻。
•通過沿墻壁平面向上或向下移動其頂部或底部邊緣來拉伸傾斜的墻壁(使用 拉伸傾斜高度.)
•垂直拉伸傾斜墻。(在彈出式小面板中使用拉伸高度)。在修改墻的高度時,墻的厚度保持不變但傾斜的角度而因此調整。
在剖面圖中,可以使用同樣的功能 (只有在墻端參考線與剖面線垂直時,才有可能"修改傾斜角")。在剖面圖中,追蹤器的"距離"字段提供了一種使用墻的偏移(如距離)值編輯墻傾斜的方法。

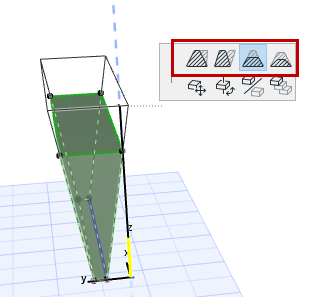

雙向傾斜墻編輯

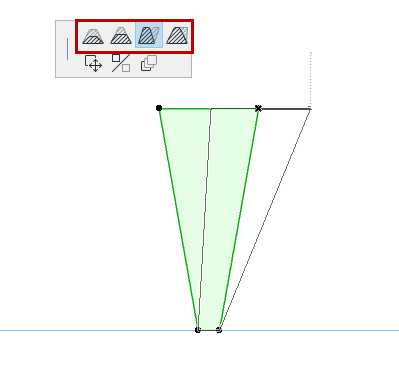

您可以在3D或剖面圖中用四種方法編輯雙向傾斜墻:
