幕墻設定框架頁面內包括了與每個框架分類相關的設定。
框架工具設定 (在編輯模式中)包含幾乎相同的控制項。

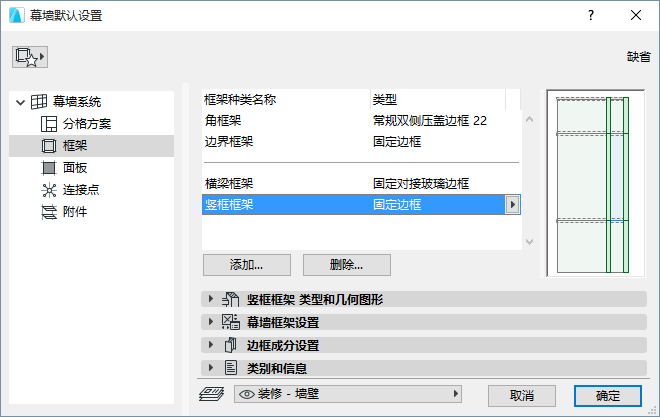

對話框頂部按照名稱和類型列出了可用的框架種類。根據預設設定，框架類型包括: 角、邊界、竪框和橫樑。
選定類型已在預覽視窗中強調。預覽視窗也會顯示框架的表面顏色。

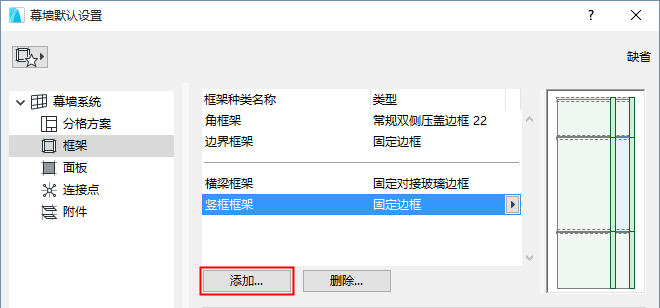

1。點擊添加 按鈕。
2。在彈出的對話框中:
•新建：基於預設框架創建一個新的框架類型（比如，內嵌式）
•複製：複製當前選定框架類型並重命名
•我的最愛：點擊彈出框以選擇一個框架我的最愛: 新建的框架類型會使用這些我的最愛定義。

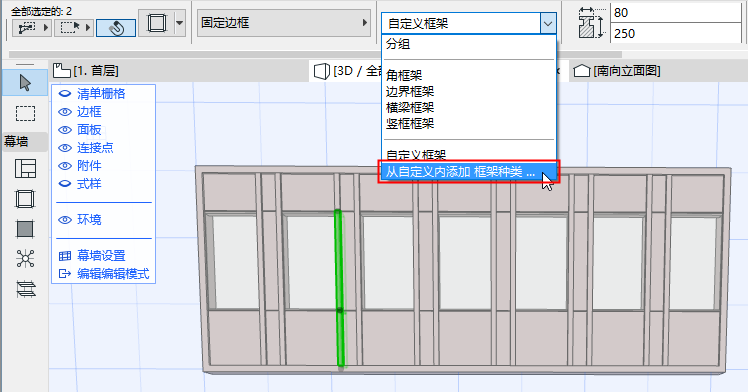

基於自定義框架添加框架類型（編輯模式）
另一種方法是創建一個新框架類型，也就是在編輯模式中對單一的框架進行自定義，然後將此設定作為一個新建框架類型進行儲存。
1。選擇幕墻並轉入幕墻編輯模式。
2。選擇一個框架並自定義。現在這個分類名為“自定義”。
3。在訊息框內的框架類型彈出框中，點擊從自定義中添加框架類型...
4。使用彈出對話框以創建一個新的框架類型。
重命名框架類型
雙擊列表中的類型，並根據所需重命名。

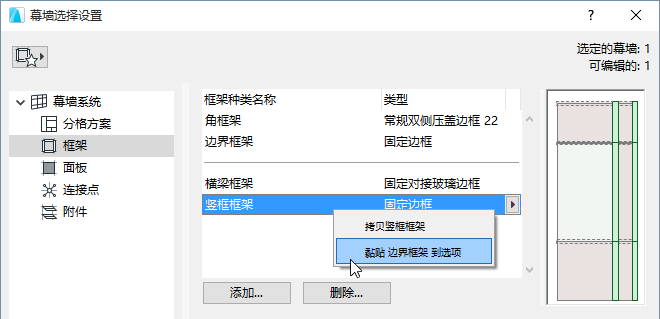

複製貼上分類之間的框架設定
在框架設定中，右鍵單擊任意框架名稱以複製其設定。
右鍵單擊任意其他框架來為該框架插入複製好的設定。

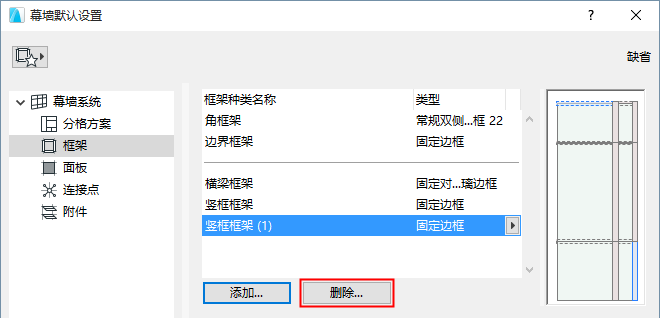

1。選擇一個或多個框架類型刪除。
2。點擊 刪除。
注意：邊界和角邊框分類無法刪除。
3。在彈出的對話框中:
•選擇即將要刪除的分類中的“如何讓轉換框架”:
–無：合併面板: 框架將被刪除，面板將合併到一起。
–分組：框架將被刪除，但相鄰的面板仍處於分開狀態。
–轉換到另一個框架類型: 選擇另一個現有的框架類型。
分組框架是一種預設類型，擁有固定設定。它們擁有如同可視框架般的功能; 相鄰面板仍舊處於分開狀態。您無法在此頁面上對分組框架進行編輯; 此類型無法被刪除。
分組框架可用
• 在您刪除框架類型的選擇性位置上（通過分組放置已刪除的框架），以及
•在方案設定中，作為一種框架類型選項提供給格線式樣中的選定框架
用於對話框頂部列表中的選定類型: 在框架類型與幾何圖形面板上，從彈出列表中選擇一個框架類型。
然後設定可用的幾何參數。
•不可視框架: 此框架最為一個物件存在，但看不見。
–如果向兩個鄰近的面板保持分開，但不顯示它們之間的框架。
–在兩個相鄰的框架間設定一個選擇性間隙。
–不想框架的細節加大模型的負擔，或其它構造（如連接點）被用來支持面板連接時，可將框架設定為不可見。如果從分格線刪除框架，可以實現無縫的面板表面。
•固定邊框：這是最普遍的框架類型，帶有矩形截面。從墻外側可以看見一頂"帽子"。在框架設定內分配其建築材料（以下面板中）。
•Butt-Glazed：一個矩形截面，用於玻璃對接幕墻表面的內部支持。面板將在玻璃平接框架的前面互相連接，因此，在該側看不見框架（除非面板是透明的，或者指定了間隙。） 在框架組件設定內分配其建築材料（以下面板中）。
•模邊框：添加一個附加模塊至此邊框中: 一個自定義創建框架或您繪製的已儲存為特殊組件的蓋帽截面物件.
見幕墻角邊框。
框架交叉優先級：
參見幕墻框架交集。

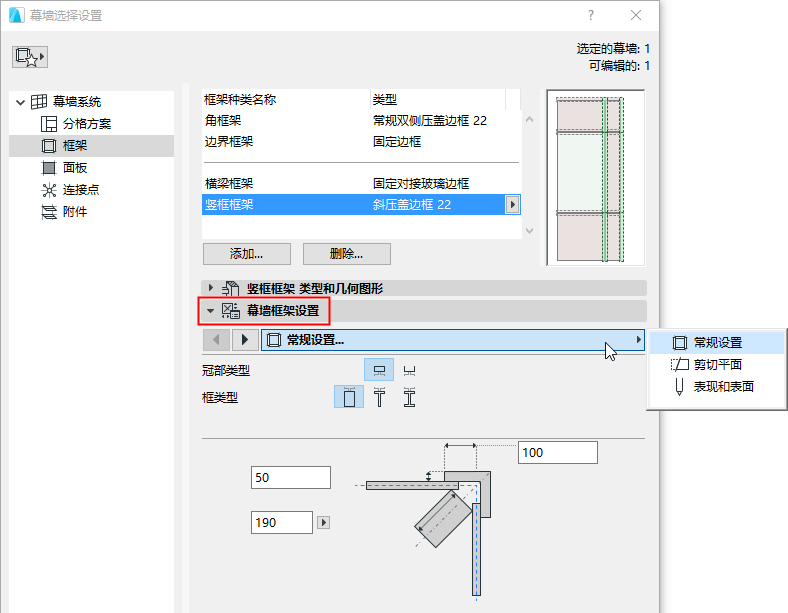

對於所選框架類型，您可以設定多種參數，就像在GDL-型組件上設定的一樣。
請注意，您可以根據可用性對模型視圖選項設定內的2D及3D細節等級進行覆蓋。
