幕墻面板設定

幕墻設定面板頁面內包括了與每個面板分類相關的設定。

面板工具設定 (在編輯模式中)包含幾乎相同的控制項。

面板類型列表

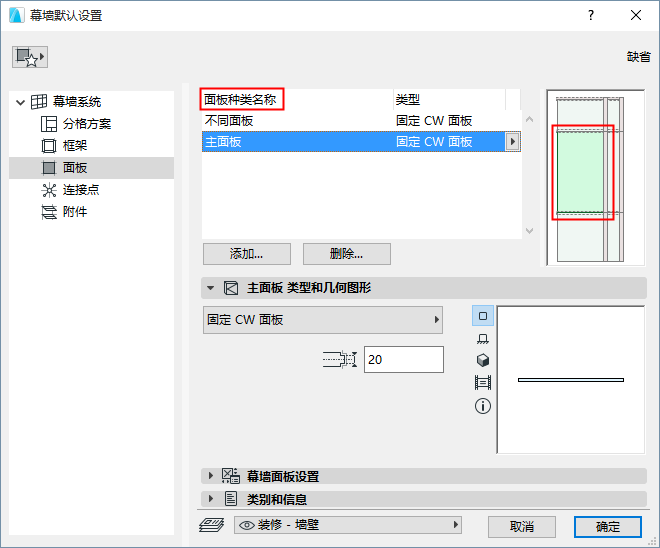

對話框頂部按照名稱和類型列出了可用的面板種類。

面板類型是由用戶預先定義的(或由預設設定提供 - 比如主面板和次面板)。新建面板類型可以被添加或刪除。

選定類型已在預覽視窗中強調。預覽視窗也可以顯示面板的顏色。


您可以添加或刪除面板類型 - 如下。


添加面板種類

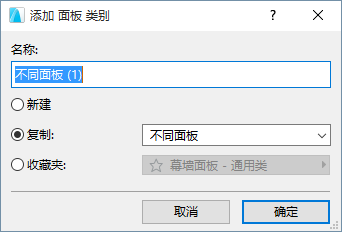

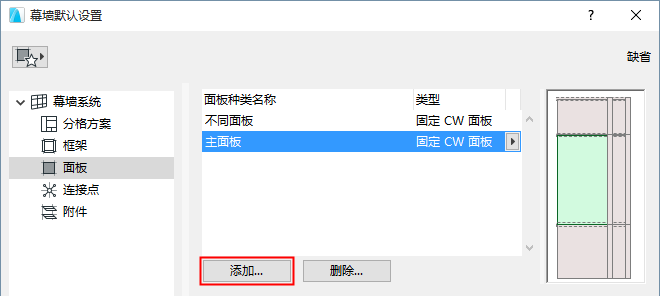

1。點擊添加 按鈕。在彈出的對話框中:



新建:基於預設框架創建一個新的面板類型(比如,內嵌式)

複製:複製當前選定的面板類型並重命名

我的最愛:點擊彈出框以選擇一個面板我的最愛。新建面板類型會使用我的最愛設定。

重命名面板類型

雙擊列表中的類型,並根據所需重命名。

複製貼上分類之間的面板設定

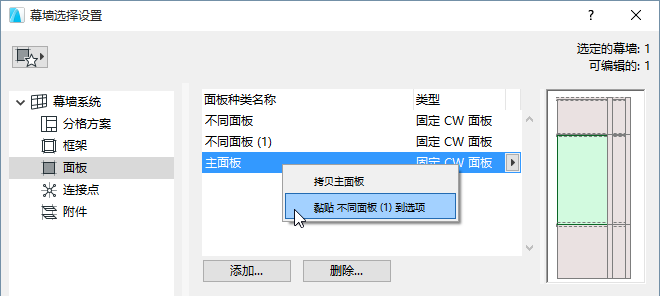

在面板設定中,右鍵單擊任意面板名稱以複製其設定。

右鍵單擊任意其他面板來為該面板插入複製好的設定。


基於自定義面板添加面板類型

另一種方法是創建一個新面板類型,也就是在編輯模式中對單一的面板進行自定義,然後將此設定作為一個新建面板類型進行儲存。

1。選擇幕墻並轉入幕墻編輯模式。

2。選擇一個面板並自定義。現在這個分類名為“自定義”。

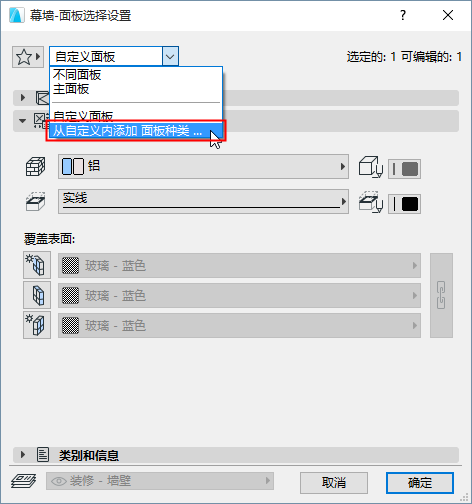

3。在訊息框內的面板類型彈出框中,點擊從自定義中添加面板類型...


4。使用彈出對話框以命名一個新的面板類型。

刪除面板類型

1。選擇一個或多個面板類型刪除。

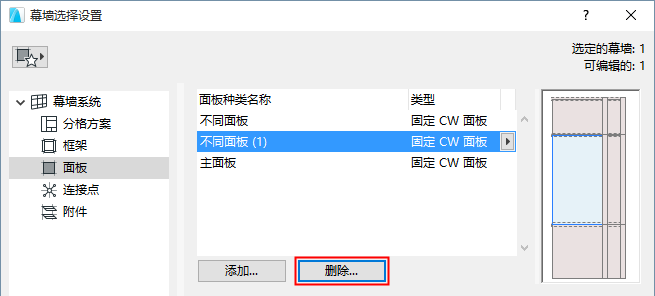

2。點擊 刪除。

3。在彈出的對話框中:


選擇即將要刪除的分類中的“如何轉換面板”:

刪除面板

轉換到另一個面板類型: 選擇一個現有面板類型。

選擇 面板類型和幾何圖形

用於對話框頂部列表中的選定面板類型: 在面板類型與幾何圖形面板上,從彈出列表中選擇一個類型。

然後設定可用的幾何參數。

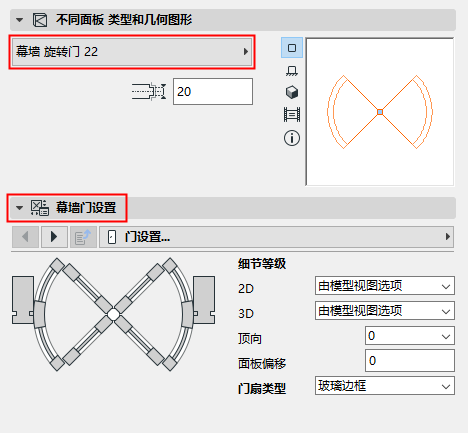

部份面板需設計為門和窗。

參見在幕墻中放置門或窗類型面板

創建 自定義 組件,包括門、窗、幕墻、樓梯、欄桿

基於選定面板類型的以下可用面板設定。

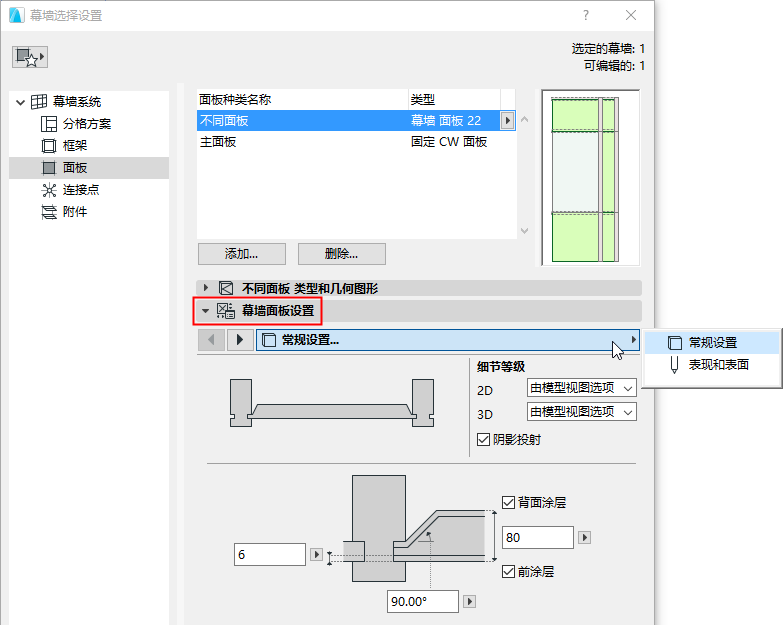

面板組件設定

對於所選面板類型,您可以設定多種參數,就像在GDL-型組件上設定的一樣。

請注意,您可以根據可用性對模型視圖選項設定內的2D及3D細節等級進行覆蓋。
