在您放置幕墻之前，可使用幕墻設定中的方案頁面以提前創建格線式樣。
注意：另一種方式是放置一個空的幕墻邊界並通過圖示對式樣進行定義。參見創建圖示格線式樣。
關於行和列都有三個主要的單元佈置選項:
•固定大小
•最佳分隔
•分隔號
每種邏輯都在下面說明。
本節主題：

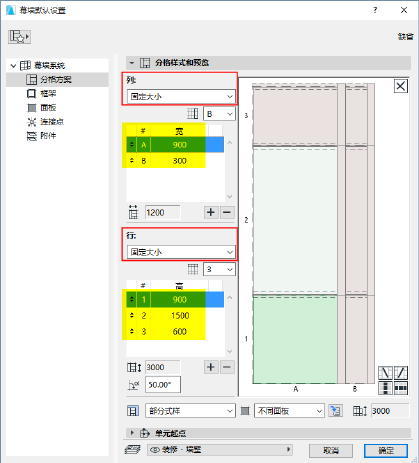

關於方案中的行及/或列: 選擇固定大小選項。（此單元佈置邏輯與ARCHICAD的前22個版本相應。將每個列寬及/或每個行高設定為一個確切的大小。）

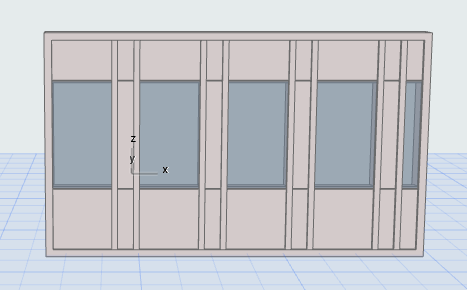

產生的幕墻在3D中顯示，且有固定大小的行和列:
固定式樣已複製到邊界範圍內，然後需要切斷。

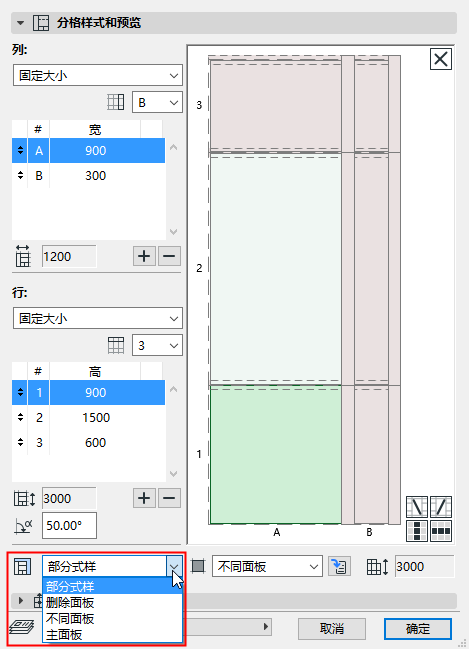

如果列或行被設定成固定大小，且式樣的結束部份不符合邊界，請使用“用……填充”控制項確定邊界內側的“剩餘部份”應該如何設定。
•部份式樣剪切了幕墻邊界末尾所應用的式樣。
•或選擇一個面板類型: 剩餘部份單元（水平及/或垂直方向）將在此面板類型中被填充。
•單元起點設定會影響填充排列（見如下案例）。
此幕墻會使用帶有固定大小的行和列的格線式樣:
幕墻格線式樣
在多種填充和單元起點設定中查看變化。

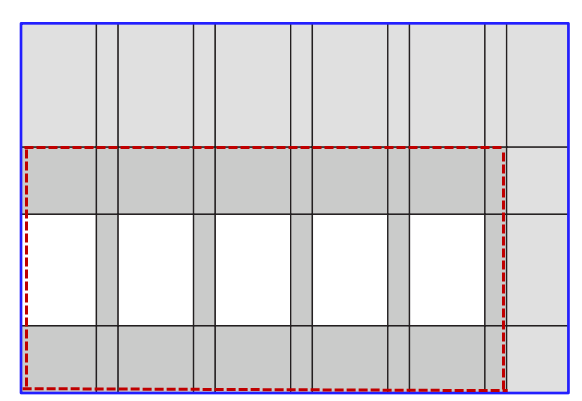

藍色的線代表幕墻邊界。
紅色虛線代表複製式樣。
填充物：部份式樣
單元起點: 最左下方
填充物：次面板
單元起點: 最左下方

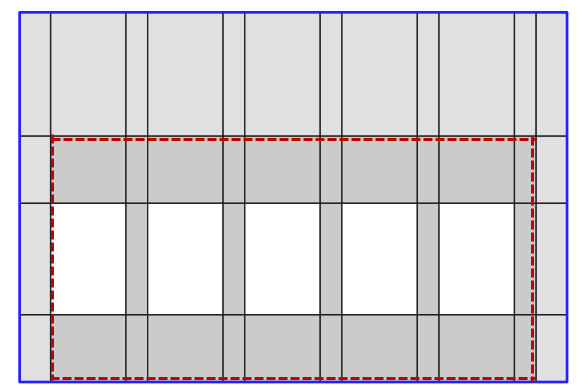

填充物：次面板
水平單元起點: 向中心對齊
垂直單元起點: 底部

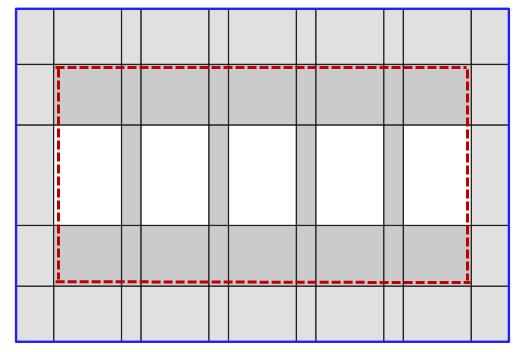

填充物：次面板
單元起點: 向中心對齊（兩個方向）
在有邏輯的情況下，幕墻式樣將與幕墻單元末端精確吻合，沒有任何“剩餘部份”。

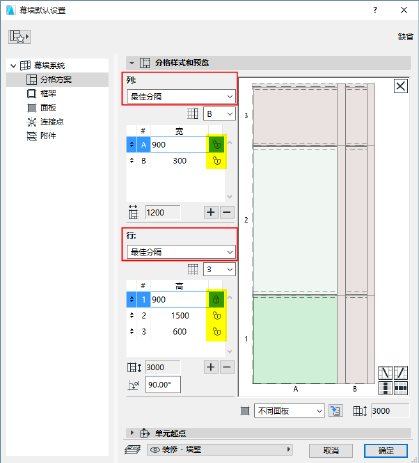

關於方案中的行及/或列: 選擇最佳分隔選項。
•將每個列寬及/或行高設定為想要的大小，然後使用鎖定圖標為每列/行設定其應當固定或靈活處理的尺寸。
•至少有一行或一列必須t 進行靈活設定。這意味著其可能按照您輸入的大小進行拉伸或收縮。
•如果您將值設定為“靈活”，那麼產生的行或列將盡可能按照此值調整大小。幾個靈活值（比如，兩個寬度分別為300和600的靈活列）可維持其相對大小 - 即，其中一個靈活列總會是另一個的兩倍寬度。

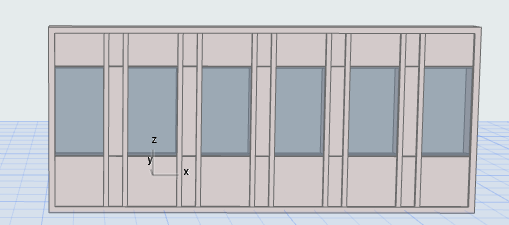

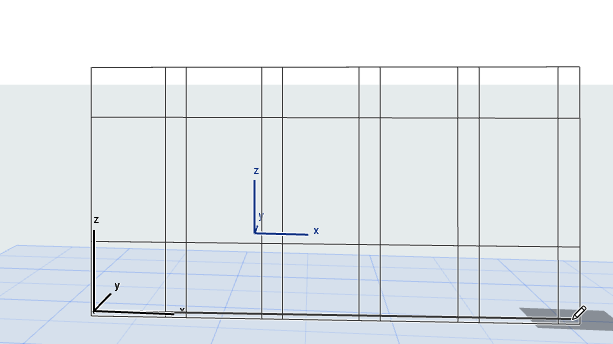

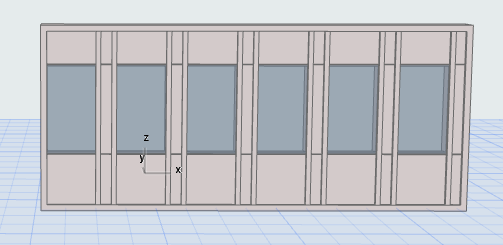

您在輸入最佳分隔幕墻時，反饋會顯示分佈均勻且自動生成的列和行式樣。
使用此處的“以……結束”控制項，為使用上一列中的不同面板:

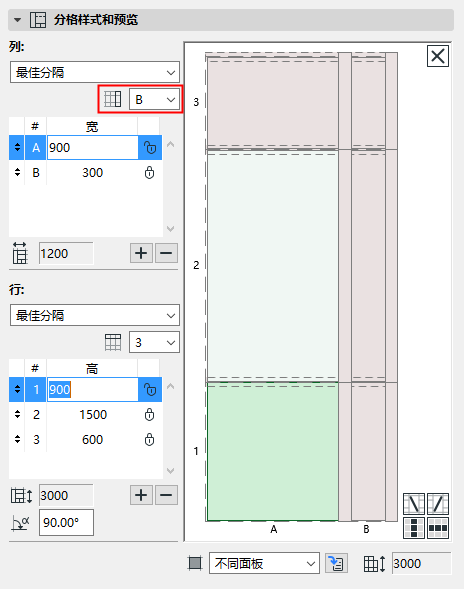

最佳分隔（以B列結束）
最佳分隔（以A列結束）
為獲取關於靈活行或列（比如A列設定為900 mm，靈活）是如何在產生的幕墻中調整大小的反饋:
前往幕墻選擇設定，將式樣轉換為“固定大小”以查看值（在此，A列的實際值為945 mm）。
使用該選項確定幕墻單元內式樣固定調整次數的重複。
您必須設定至少一個具有靈活尺寸的行/列，以使其拉伸。

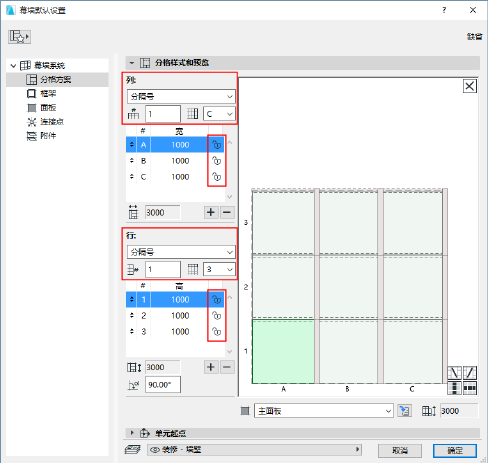

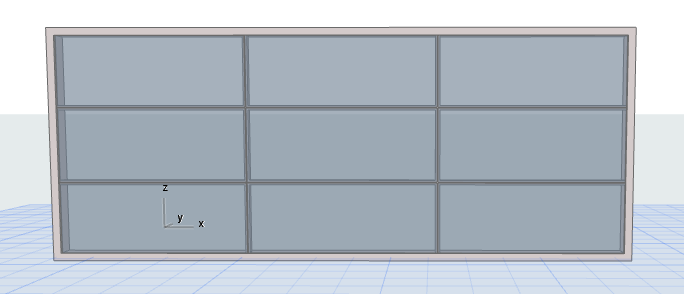

在此，所有行和列都具有靈活性。無論繪製的幕墻有多高多寬，式樣（三行三列）將一次性精准複製。
關於列和行，選擇一個設定為式樣的結束部份。
例如：。式樣內包含兩個類型 - A和B。
對B設定結束列。
在放置幕墻時，AB式樣將會通過其固定大小進行複製，但單元的最後一列會是B列。（然後是填充，如果可用的話）。

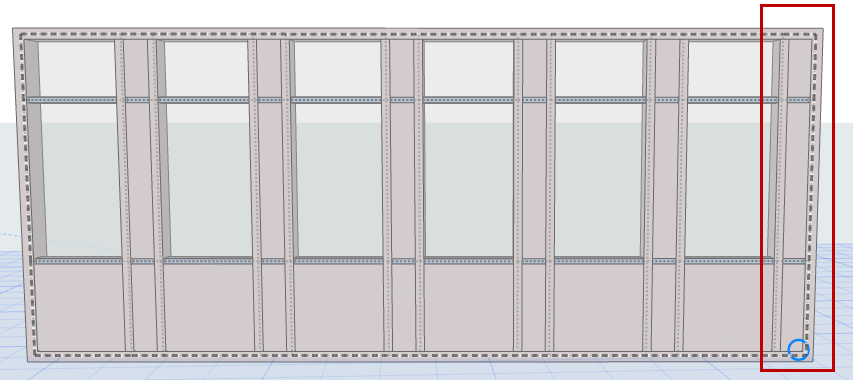

以B列作為式樣結束

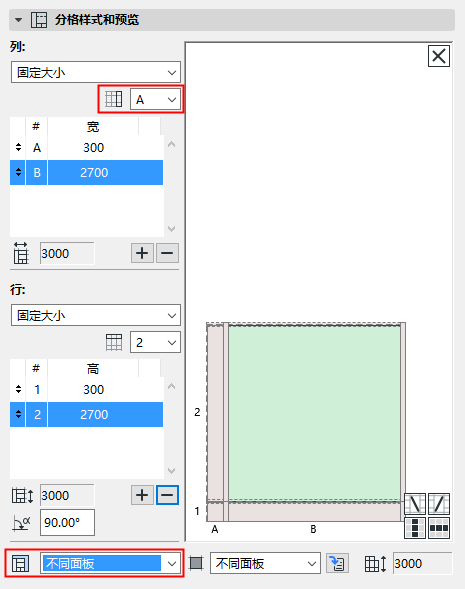

以A列作為式樣結束 - 然後填充

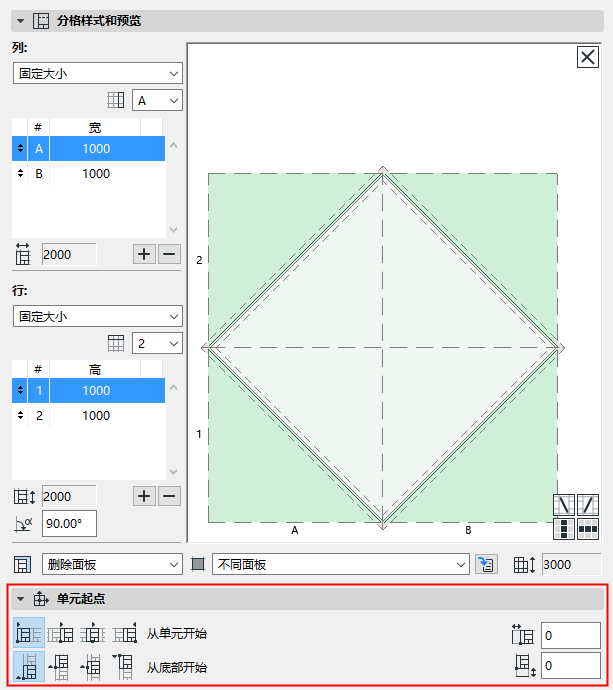

單元起點定義將格線式樣原點（在水平和垂直方向）鎖定至幕墻單元內的一個特定的點，增加或減少一個選擇性偏移。
查閱工具提示及圖標來獲取您所需的專案。
注意：如果行/列邏輯被設定為“最佳分隔”或“分段數”，那麼單元起點控制項不可用。
水平單元起點
•單元開始部份起點
•單元中間部份起點。水平式樣將從單元中心開始，然後向兩個方向外側分佈。（幕墻的中心總是存在一條可穿過其內部的垂直指引線）。
•式樣中點位於單元中點
•單元結束部份起點
垂直單元起點
•單元底部部份起點
•單元中間部份起點
•位於單元中點的式樣中點
•單元頂部部份起點
參見 填充設定案例 查看說明。
