幕墻附件

幕墻附件是可選的非承重組件-如太陽陰影、裝飾條或遮陽板-附於幕墻的任何框架。

在ARCHICAD中,附件可以使用附件工具只在幕墻編輯模式中一個一個放置

附件可在編輯模式中用自定義屬性配置,但也可以設定附件來使用幕墻設定中的系統級附件設定。

移動分格線或框架,附件將與它們一起移動。

將新的附件添加到幕墻

1。從3D視窗進入幕墻編輯模式。

2。啟動附件工具。

3。使用訊息框或附件設定以定義附件類型和分類。

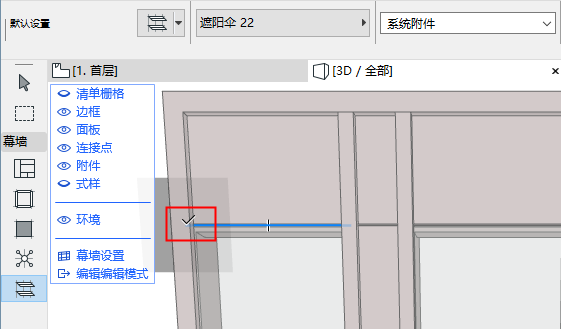

4。點擊框架或框架的端點-最接近點擊的端點將作為附件的起點。


5。拖動游標並點擊定義端點。

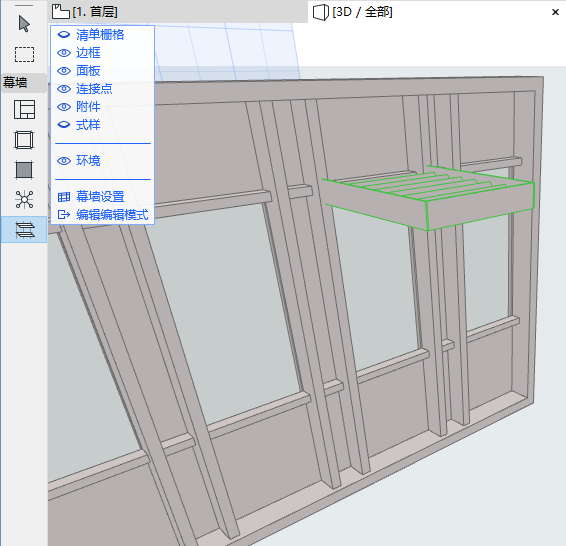

6。點擊眼球游標定義方向: 幕墻的外側或內側。


自定義單獨的附件

在編輯模式中選定附件後,可以

開啟附件選擇設定並進行修改

拖動附件至另一個框架上(僅在3D編輯模式中)

將附件翻轉到幕墻的對邊(使用附件工具設定或訊息框中的翻轉按鈕)

刪除附件

設定可視以使工作更加容易(例如:除附件、框架和方案外,一切可視都關閉)。
