修改墻的參考線

使用參考線和平面分層選單中的命令來修改所選墻的參考線位置和方向。預設情況下,該選單在:編輯 > 參考線和平面

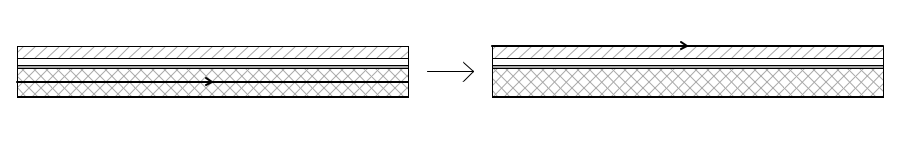

該命令在 不改變墻的位置的情況下向平面圖移動參考線

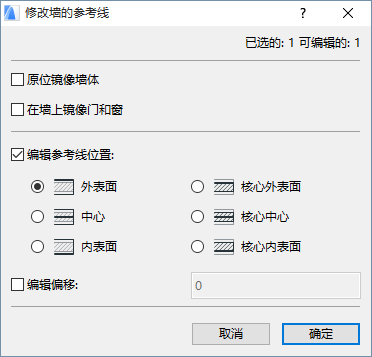

修改墻的 參考線命令調出下列對話框:

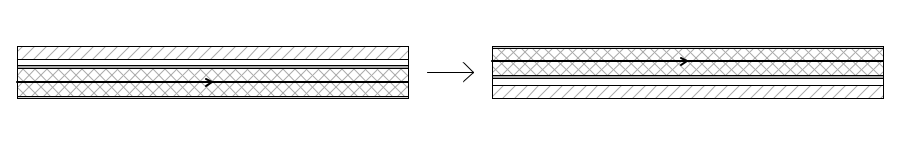

原位鏡射墻體:選中該複選框來在墻(方向保持不變)的中心軸週圍翻轉墻的參考線。


門和窗保持不變 (除非您也選中下列複選框):

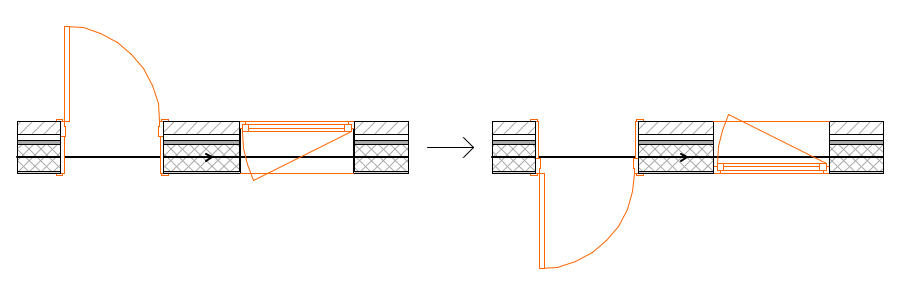

在墻上鏡射門和窗:選中該複選框來翻轉墻上的門和窗的洞口方向。

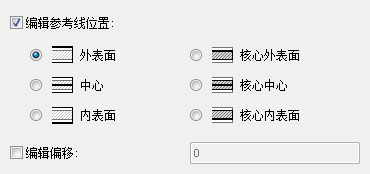

編輯參考線位置 選中該複選框,然後使用控制項在不改變平面圖上墻的位置的情況下移動所選墻的參考線。



注意:在此修改參考線的位置對複雜截面墻沒有影響。

編輯偏移:選中該複選框,然後輸入其確定位置的參考線的偏移距離 (如果有的話)。正數移動參考線接近墻核心的中心;負數移動將其移開。(墻自身不能移動。)

如果參考線在中心或核心中心,偏移量不可用。
