關於欄桿工具

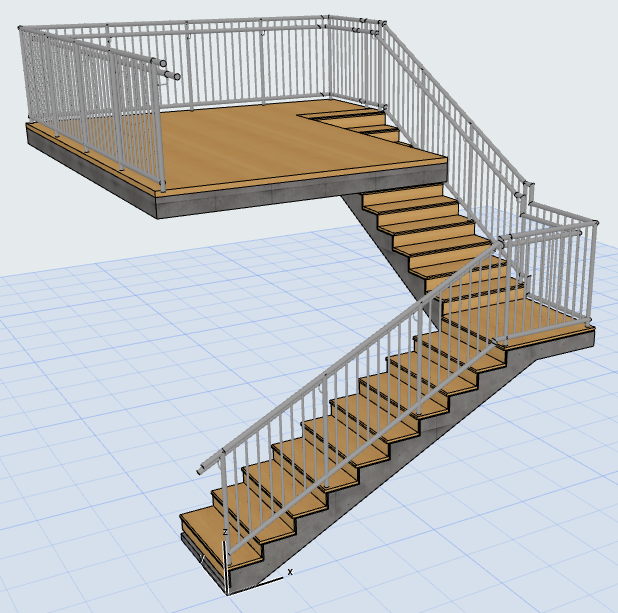

欄桿工具,幫助您創建任何典型的或獨特的欄桿,它也是一種3D建築元素。欄桿可與以下3D元素相關聯:樓梯、板、墻、屋頂和網面

欄桿的創建與繪製聚合線相似,並由 節點 和 單元組成。在平面圖上,欄桿交互與聚合線的交互類似。

交互模式編輯器,幫助您為每個單元配置一種特定的欄桿樣式。

與樓梯和幕墻相同,欄桿工具由主要單元佈置方案和其他相關組件構成:各種立柱、下橫檔、及/或面板。這些是使用建築材料及/或自定義截面的GDL組件。


欄桿組件

頂部橫桿位於分段頂部。

下橫檔可包含多達2個扶手,每個扶手在下橫檔的兩側可以數量翻倍。(兩個扶手可以有不同的橫截面)。

下橫檔通常是水平元素。您可以偏移它們,與欄桿單元垂直,或給它們設定任何高度。每個下橫檔的橫截面可不同。

所有 水平元素(上橫檔、扶手、下橫檔) 相互之間可以添加連接和末端。

您可以對單元方案添加多個內立柱

竪桿 是單元樣式中的一種排佈模式

面板 可填充上橫檔、下橫檔、內立柱或單元邊界之間的區域。

對於面板和立柱,您不僅可以選擇內置GDL組件,還可以選擇使用預定義的欄桿子類型儲存的自定義組件。

欄桿顯示

模型視圖選項提供了三個細節等級(填充、簡化和示意性),以在剖面圖/立面圖、3D和3D文檔視窗顯示和輸出欄桿。

參見扶手選項
