預設情況下,設定一個新欄桿與其他模型元素關聯。ARCHICAD欄桿可與一個或更多樓梯、板、墻、屋頂或網面關聯。
這意味著,如果任何元素幾何形狀被修改(如您放置欄桿的樓梯),相關的欄桿幾何形狀將與其一起修改。如果您刪除關聯元素,欄桿也將被刪除。
您可以將欄桿與以下元素相關聯:
•樓梯(欄桿與樓梯邊界相關聯的欄桿)

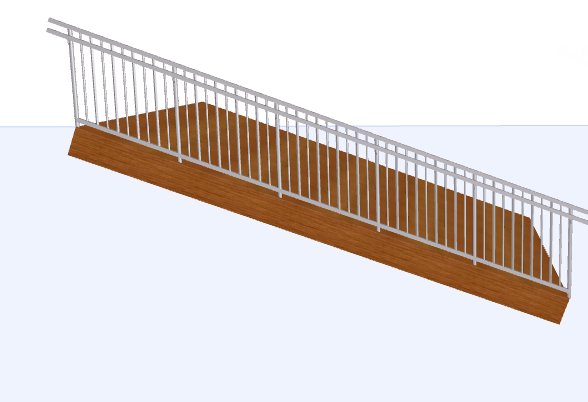

•板或屋頂的參考面

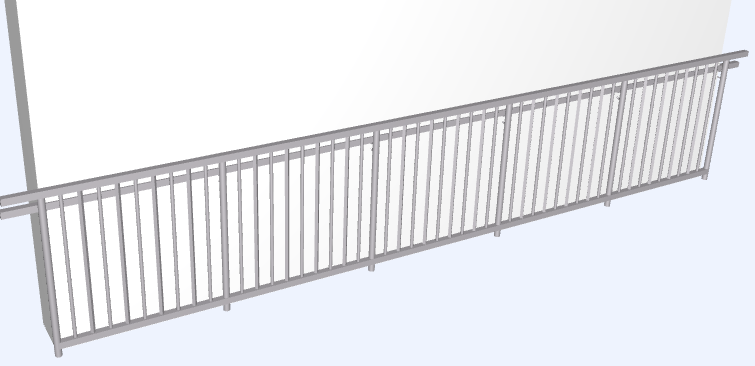

•墻的參考線

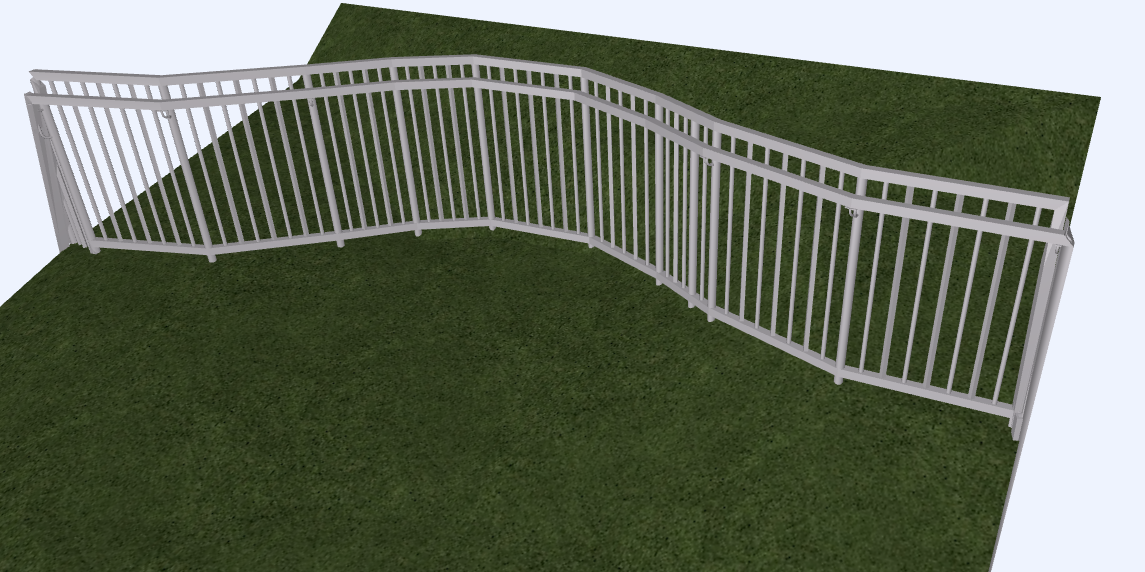

•網面的節點和屋脊(例如,圍欄)
欄桿與3D模型元素關聯
參見下面的例子:

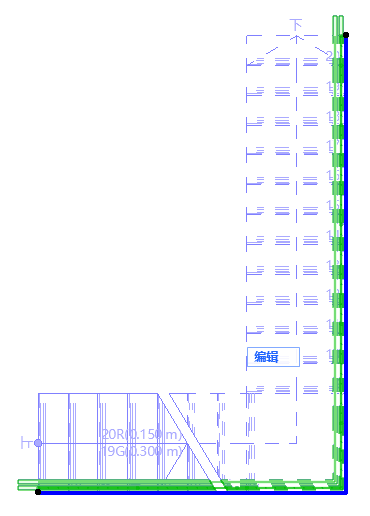

與樓梯關聯的欄桿
1。從工具箱或訊息框中啟動欄桿工具。

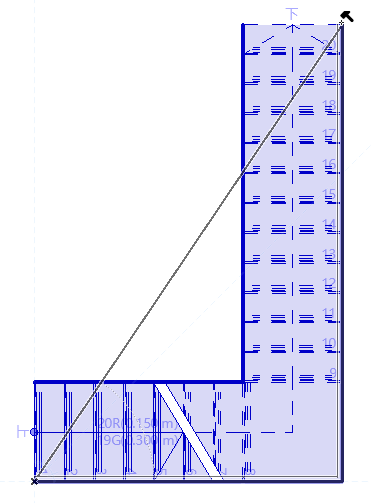

2。點擊樓梯邊界線的兩端,在創建關聯欄桿是邊界線將高亮顯示。
3。雙擊,完成與樓梯關聯的欄桿。欄桿將自動遵循樓梯邊界線(曲線/直邊緣、插入/刪除節點)的改變。

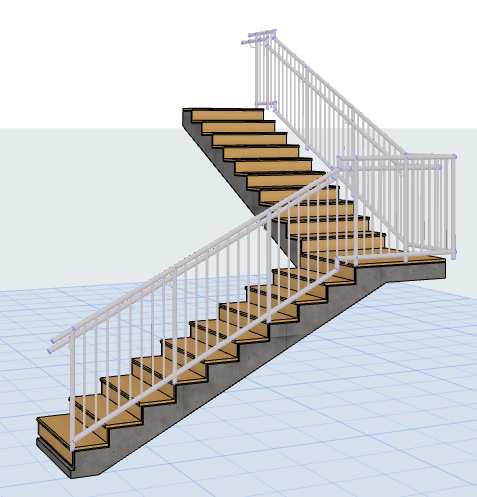

與樓梯關聯的欄桿

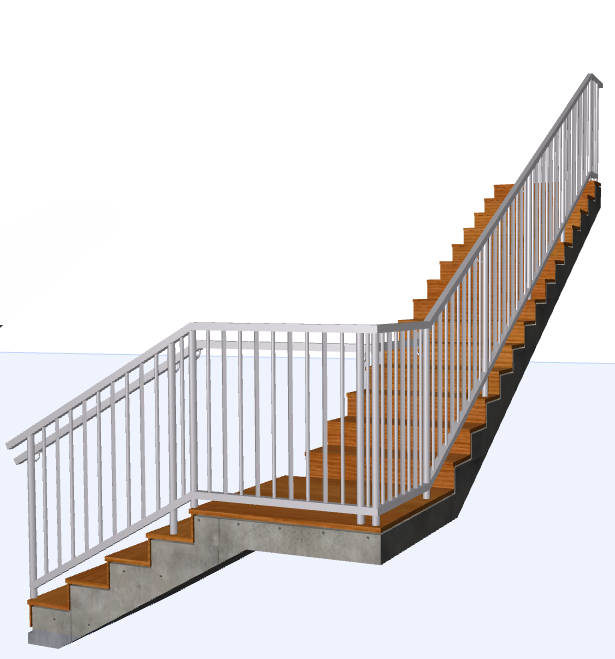

自動對新樓梯添加欄桿
放置樓梯前,您可以選擇自動對其添加欄桿:在樓梯訊息框中點擊一個或兩個“添加欄桿”選項。這樣,您可以一次放置兩個元素(樓梯與欄桿)。
樓梯訊息框:放置樓梯(右側、左側或雙側)時添加欄桿
與板關聯的欄桿
1。從工具箱或訊息框中啟動欄桿工具。
2。點擊板上的熱點。
3。將游標移動到另一個熱點並將游標懸停。
4。點擊Tab在各個備選欄桿路徑之間切換查看:

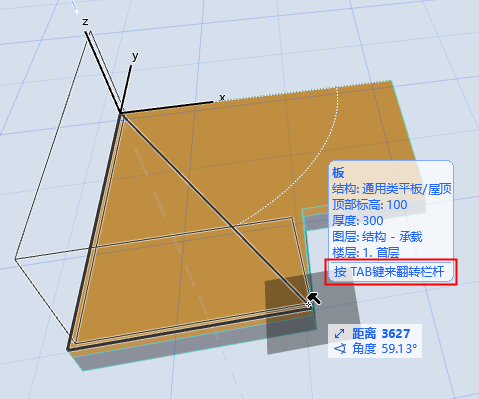

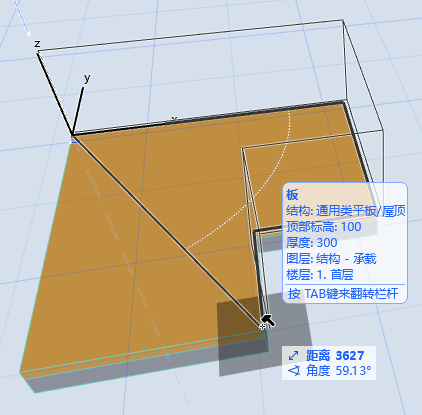

按下Tab以選擇板週圍的欄桿路徑
5。雙擊以放置與此板關聯的欄桿。

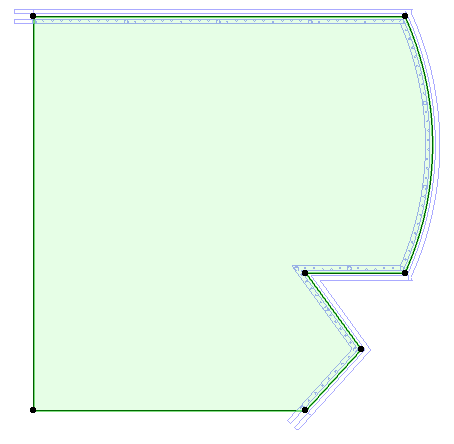

關聯的欄桿跟隨對板的編輯
如果欄桿與多邊形的一部份相關聯,您可以將其轉換為關聯元素的其他部份。
注意:這僅僅在關聯元素是多邊形(例如,板)時可用。這對樓梯上的欄桿不可用。

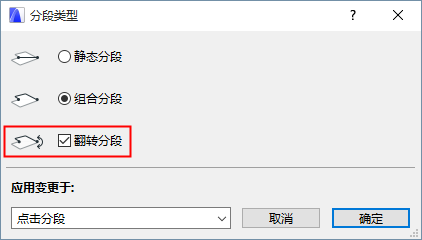

對於選中的欄桿單元,使用彈出式小面板中的欄桿分段類型命令。選擇翻轉分段,將欄桿路徑切換為多邊形的另一部份邊界:

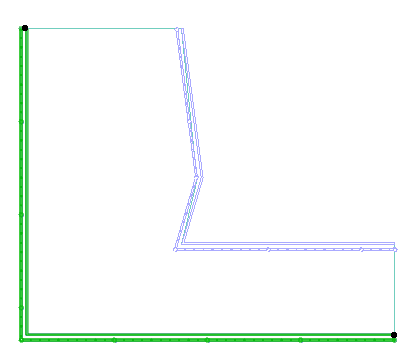

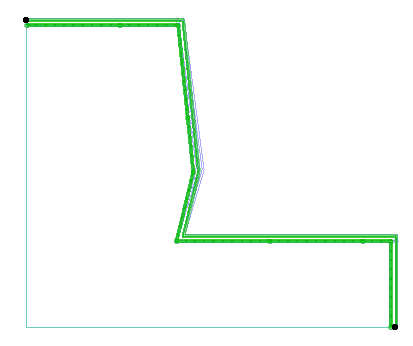

沿關聯的多邊形元素翻轉欄桿分段

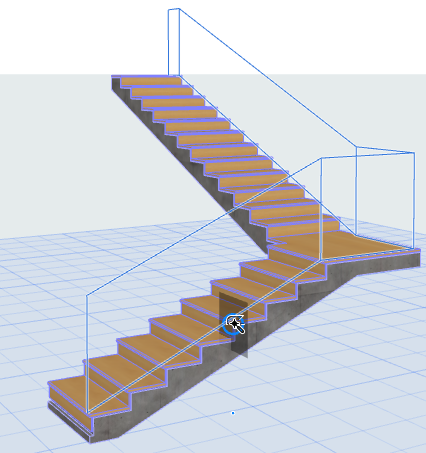

魔術棒關聯欄桿
使用魔術棒,將欄桿放置到關聯元素上(樓梯、板、變形體、墻、屋頂)。
隨著欄桿工具啟動,按下空格鍵,然後點擊任何元素,以自動尋獲邊界或多邊形形狀,並放置一個關聯的欄桿。
