創建傾斜柱

使用柱設定或兩點法在3D視窗中圖形定義柱的傾斜。

在柱設定中設定傾斜角度

在設定中定義傾斜角度

1。從柱設定(柱頁面,放置面板)或訊息框中,選擇“傾斜”圖標。

2。輸入傾斜角度數。


3。從訊息框選擇放置方法,然後放置柱

雙擊輸入柱

使用此選項可在輸入時自由定義柱傾斜。3D視窗中此操作最為輕鬆。

輸入前無需定義傾斜角。


1。單擊放置柱基。

2。再次單擊以完成柱。

可在3D視窗中捕捉現有元素,且/或單擊“切換”將輸入約束為編輯平面。

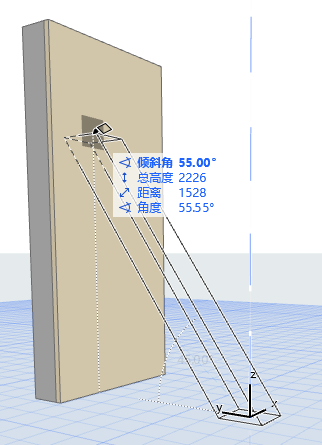

ColumnInput3D_100123.png     ColumnInput3D_200124.png

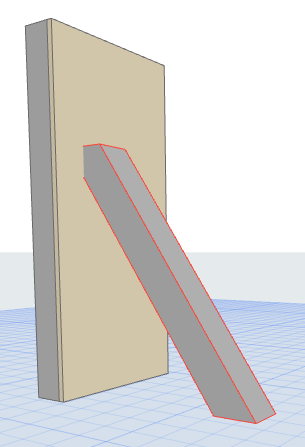

第二次單擊會定義柱的傾斜角度及(3D視窗中)高度。

在平面圖中雙擊創建的柱,其高度為固定值。
