竪桿設定(欄桿工具)

竪桿是樣式中的一種樣式。預設情況下,樣式包含兩組竪桿;選擇一個竪桿,就選擇了其在樣式編輯器中的所有竪桿。

竪桿沒有固定件;它們可以被放置於下橫檔/上橫檔之間,或單元頂部/底部之間。

要添加或刪除竪桿,使用樣式編輯器中的加號或減號圖標。

參見在樣式編輯器中添加組件

您對樣式添加的竪桿數量,可能受限於:

在竪桿設定面板(參見下文)中設定的竪桿與上一個的距離數值,和

竪桿樣式分佈,當樣式受最大樣式長度的限制時。

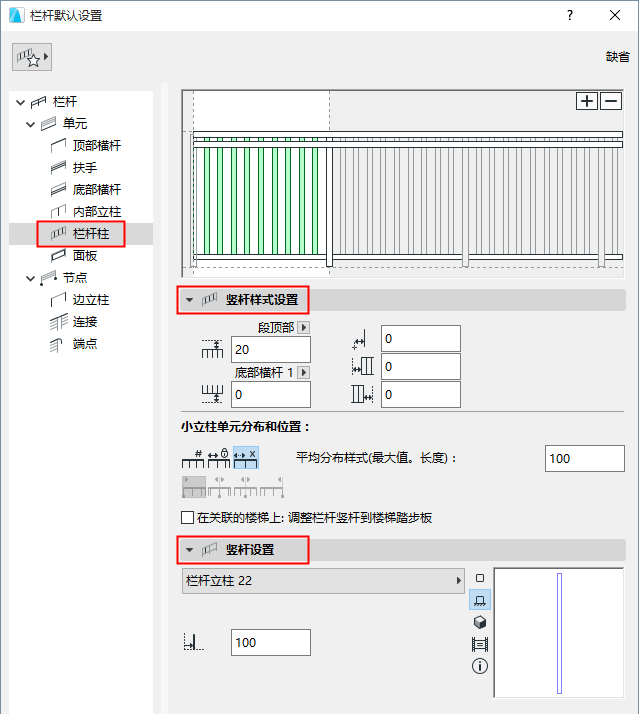

竪桿樣式設定

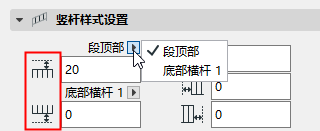

竪桿頂部/底部偏移


針對一組竪桿,輸入底部和頂部偏移。

使用彈出式對話框以定義如何計算偏移:

單元頂部:設定相對於單元高度的偏移值。

注意:在單元設定中定義單元高度。參見單元高度和垂直偏移

下橫檔 1/2...: 如果樣式中有任何下橫檔,您可以定義從特定下橫檔高度的頂部和底部偏移。

水平偏移

定義竪桿的橫向偏移。

左/右偏移

根據需要,輸入竪桿樣式的左/右偏移值。偏移值的計算方式是從單元樣式的左側和右側末端開始測量。

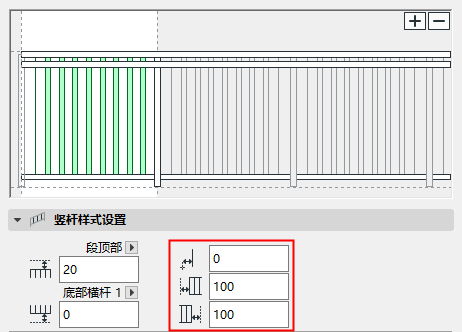

竪桿樣式偏移:水平,左,右

樣式排佈和位置(竪桿)

這些選項定義竪桿排佈方式。

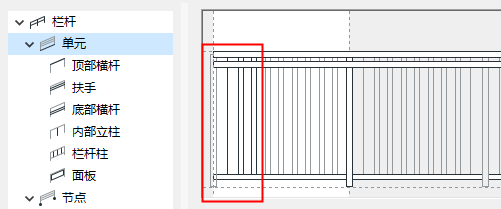

注意:可在欄桿設定單元頁面上查看竪桿樣式長度:黑色竪桿代表了竪桿樣式。(相反,單元樣式長度計算到第一個內立柱。)


竪桿樣式長度(單元設定中,樣式編輯顯示)

選擇樣式排佈的四個選項之一:

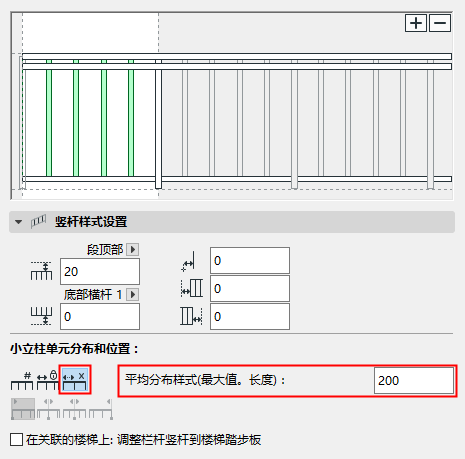

均勻排佈樣式:竪桿樣式在單元樣式中重複。按需要,調整樣式長度(拉伸的)。

輸入竪桿樣式的最大長度:

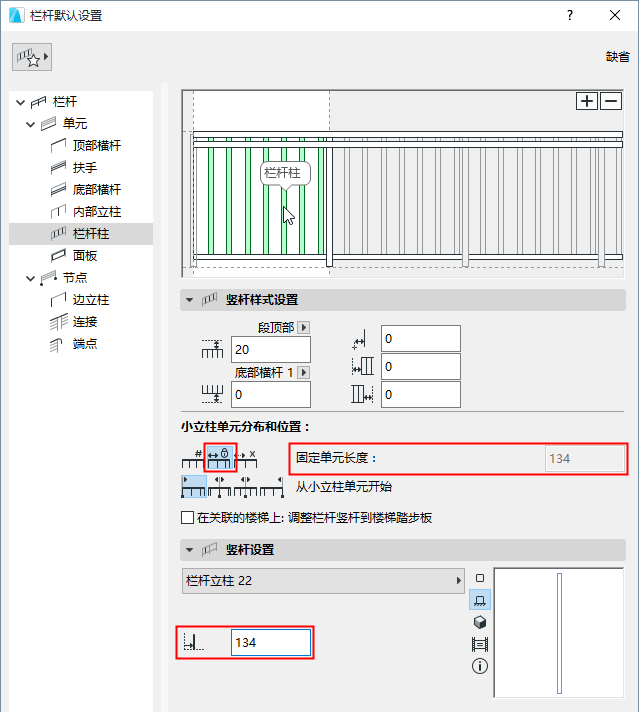

固定單元長度:竪桿樣式長度固定且不可改變。

竪桿樣式長度,是各組竪桿放置位置所佔長度的疊加,在以下竪桿設定中定義。

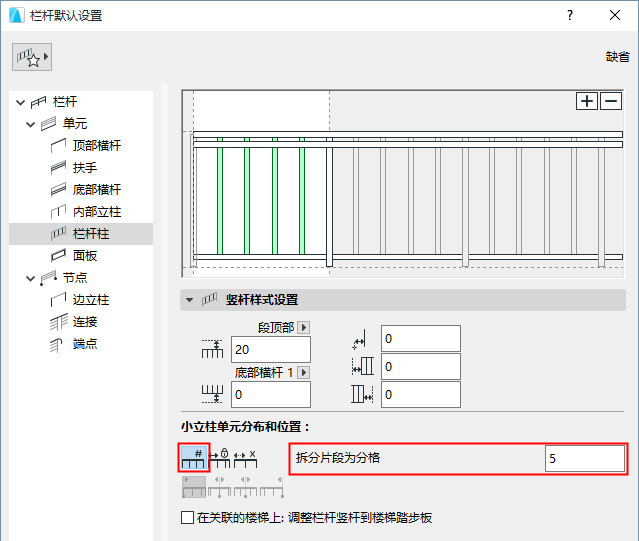

均分單元:均分竪桿單位為(輸入區域中的分割數量,例如,5)。竪桿樣式將被拉伸,精確匹配到每一個均分段。


竪桿樣式長度= 踏面寬度: 對於與樓梯相關聯的欄桿。(選擇此選項,以覆蓋任何其他竪桿樣式分佈選項。

參見在相關聯樓梯上的欄桿: 於單元設定中。

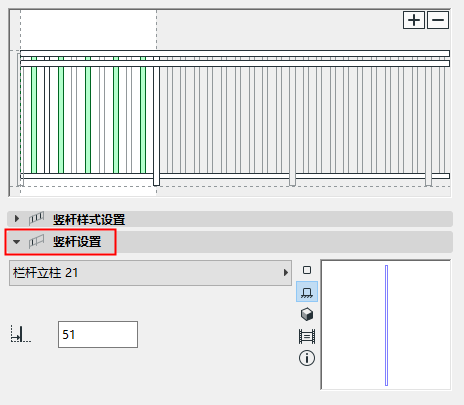

竪桿設定面板


選擇一個GDL組件為竪桿。

設定GDL組件,使用以下面板。參見立柱組件設定(立柱/內立柱/欄桿柱)

除預定義的內容,您可以儲存自定義組件為立柱,並將它作為竪桿使用。

更多說明,參見自定義樓梯和欄桿子元素

竪桿位置

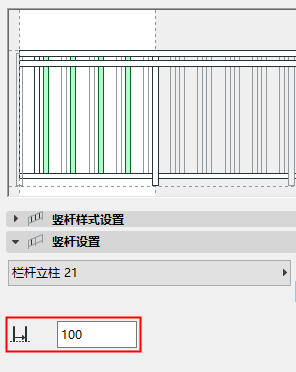

對於在樣式編輯器中所選的每個竪桿:將竪桿的位置定義為相對於上一個竪桿的距離。(如果擁有多於一個竪桿組,兩個數值的總和是竪桿樣式長度)。

BalusterDistance1.png   BalusterDistance2.png
