欄桿尾端 (頂部橫桿、扶手、底部橫桿)

欄桿的每種類型(頂部橫桿、扶手、常規橫桿)在其尾端可以存在一個或多個擴展單元。

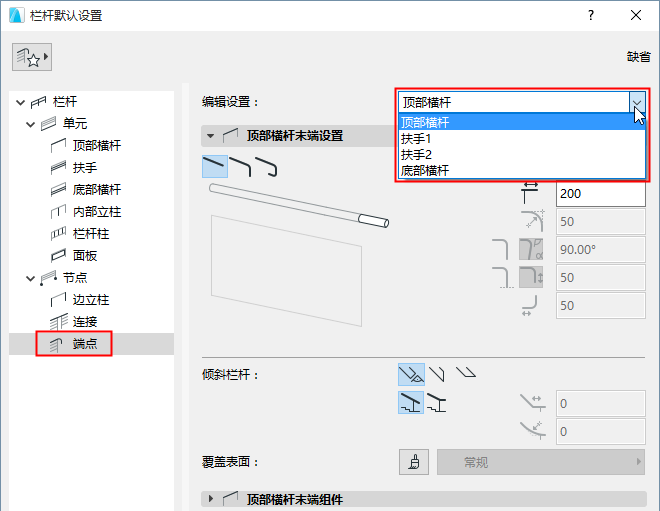

在欄桿設定(尾端頁面)中,通過從彈出列表中進行選擇對每種欄桿類型的結束參數進行單獨設定:


定義下橫桿尾段幾何圖形

尾端組成了一種擴展,這種擴展的表現形式可以是一種單獨的直線、曲線、或迴轉擴展。

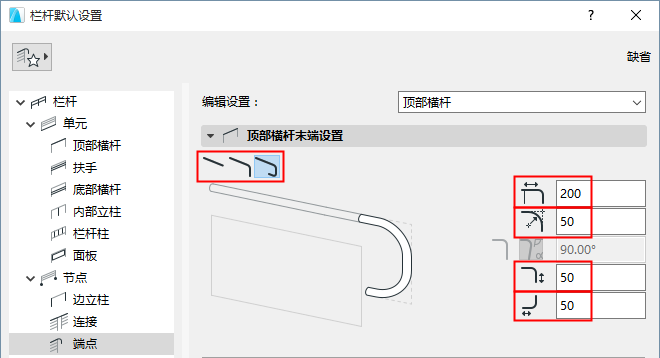

從尾端設定中選擇一種您喜歡的桿尾。延伸長度可在右側的字段中進行設定。

註釋:

如果您不想使用此桿尾,請將延伸長度設定為0。

只有一種單個擴展可用於簡單欄桿。

對於雙扶手:使用第四個選項,以連接扶手和另一面的扶手組成一對。

參見連接一對扶手的尾段

編輯桿尾

尾端設定可以在欄桿設定中定義,可應用於欄桿(頂部橫桿/扶手)兩頭尾端,但您也可在編輯模式中對其中一頭進行自定義設定。

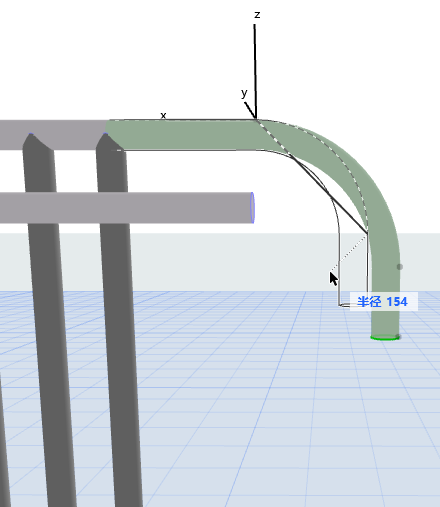

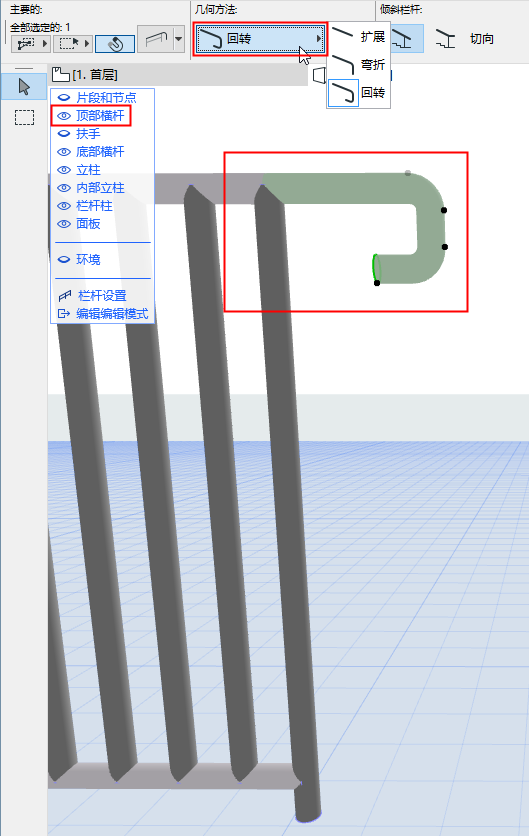

在編輯模式中通過圖示對桿尾進行編輯,使用熱點編輯拉伸長度、半徑、及/或選定桿尾的角度。在節點可以有多種編輯可能的情況下,彈出式小面板中會提供多種選擇:

ToprailEdit2.png   ToprailEdit3.png

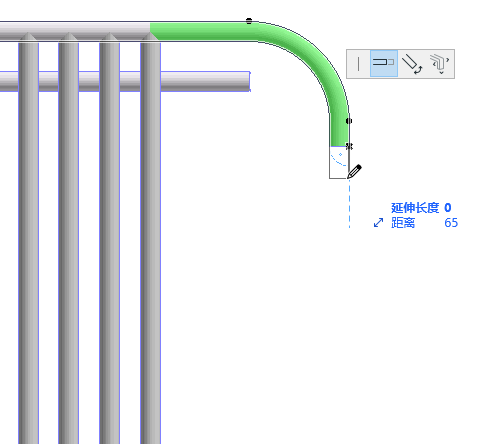

在3D和截面圖中通過圖示編輯桿尾

使用訊息框或尾端設定來調整選定桿尾設定。


傾斜欄桿:尾端幾何圖形

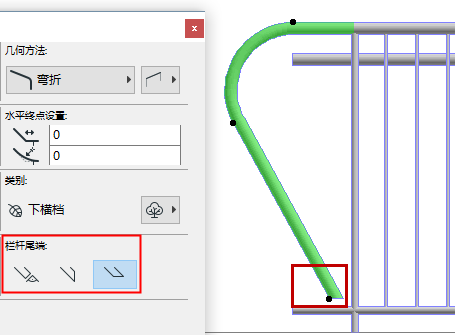

在訊息框或欄桿設定中,選擇傾斜欄桿的尾端幾何圖形: 正交、垂直,或水平。


傾斜欄桿尾端: 與段或水平相切


將此選項轉換為帶有水平單元的傾斜欄桿尾端。

輸入添加的單元的長度以及一個倒圓角選項。

覆蓋表面

使用不同表面顯示尾端組件。

對下橫桿尾段添加末端組件

尾端組件已被添加到欄桿的擴展單元中。

1。如果有需要的話,可以自尾端組件面板中,選擇想要的桿尾物件。

2。使用 下橫桿尾段組件設定 面板,已設定其參數。
