拉伸物件

物件，包括門和窗，可以用其熱點進行拉伸。

選擇物件，顯示其熱點。

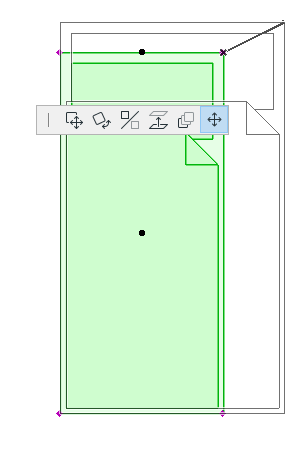

您可以使用拉伸命令(編輯　> 重塑　> 拉伸) ，或者彈出式小面板的“移動節點”圖標，通過節點來拉伸／壓縮物件。

注意到，您拉伸的是符號的A和B參數，而不是它的邊界框。使用參數的2D腳本，可以很容易創建其符號大小與A及B的參數不匹配的物件。如果製作了這樣一個符號，確保在A*B大小矩形的角上定義熱點， 它們使您能夠拉伸符號。

見使用可編輯熱點的圖形編輯。

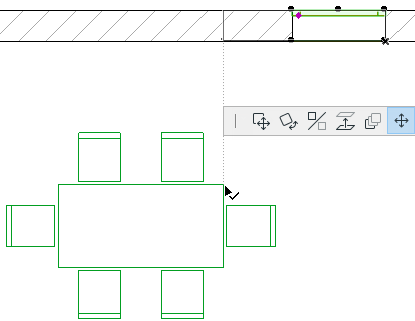

拉伸門/窗到參考點

當拉伸門和窗時，可以使用主墻外的參考點。拉伸向量的端點將垂直或正交的投影（取決於您在控制框中的設定），來定義新的洞口邊。

參見用滑鼠約束的游標投影模式。

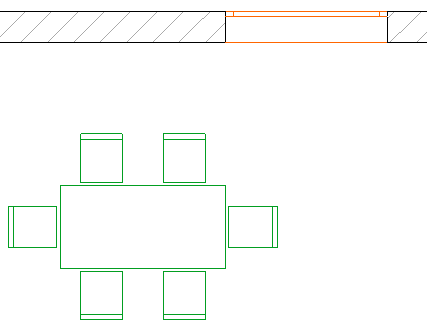

如下所示，這樣可以依據一個房間或另一個房間里的一個元素來放置門或窗。
