如果您發現您需要在一個專案里多次放置一個2D圖案,您可能希望創建一個2D符號,然後將其儲存為一個物件。
1。在專案中,使用2D工具(線、文字、填充,等等)繪製想要的2D符號。
2。將熱點放置在需要用游標查找物件的每個點上。
3。選擇想要的繪圖元素。
4。使用 檔案 > 圖庫和物件 > 儲存選擇為,並選擇 物件。

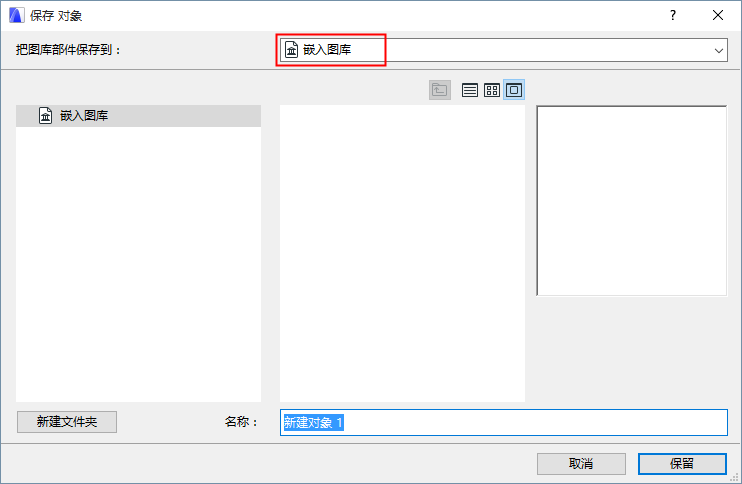

5。在出現的儲存物件 對話框中,輸入一個名稱並為物件選擇一個想要的檔案夾位置:
–到嵌入圖庫(預設選擇。建議將自定義、專案特有的物件儲存到嵌入圖庫。)
–瀏覽鏈接圖庫
–到被添加到專案中的BIMcloud圖庫
注意:在團隊工作中,在儲存它之前,您必須保留BIMcloud圖庫檔案夾。
可選擇點擊新建檔案夾在選定的圖庫檔案夾中創建一個新建檔案夾。
6。使用物件工具放置物件。會注意到,所創建的物件是可拉伸的,但由於物件不是使用參數編製,因此拉伸後會扭曲。
關於編輯生成的GDL圖庫部件,參看編輯自定義圖庫部件和組件。
