編輯柱

拉伸高度/調整角度

在3D或截面視窗及/或柱編輯模式中:

在柱的參考軸末端點上使用浮動工具框命令。可用命令因柱的幾何而異。

拉伸高度

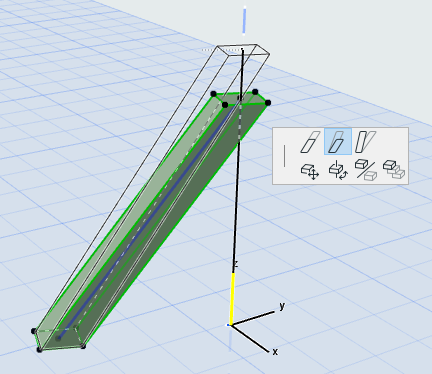

拉伸帶有固定角度的高度

修改角度

EditComplex-3D-1.png   StretchHeightSection.png

拉伸柱截面的邊

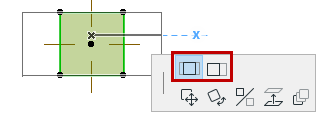

平面圖或3D視窗中,使用浮動工具框命令,以邊來帶動柱的拉伸-核心或者飾面(若有)皆可。

根據參考軸的位置,截面的邊可向以下兩個方向拉伸:

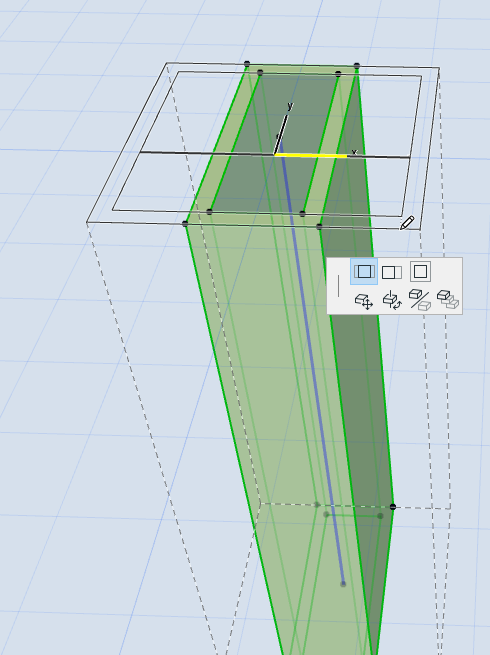

StretchColumnProfile.png   StretchCore3D.png

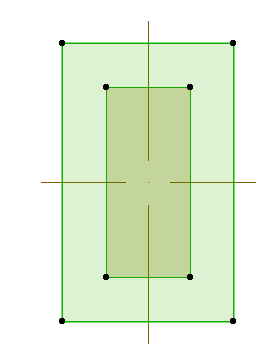

拉伸核心不會影響到飾面的厚度。

StretchCore1.png    StretchCore2.png

相關主題:

多重分段柱的編輯模式
