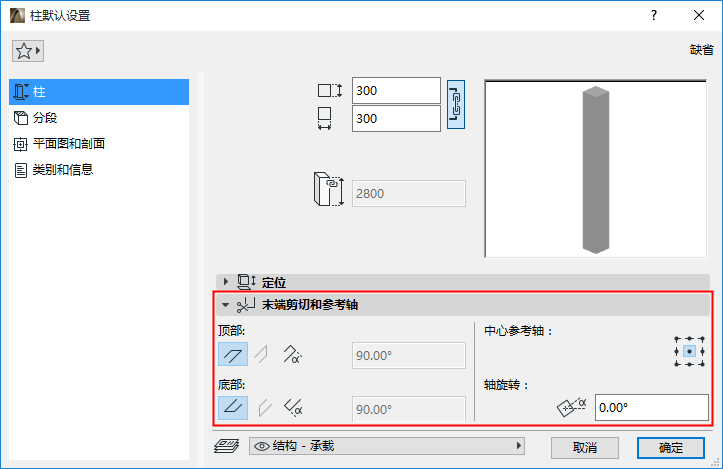

柱末端切面及參考軸


末端切面

定義柱的頂部及底部表面的角度:水平、垂直或自定。

注意:垂直僅可用於傾斜樑。

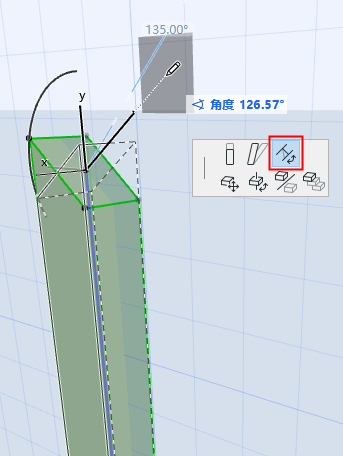

同樣也可以圖形方式編輯該幾何:

在3D中選擇柱。單擊其末端表面,從浮動工具框中選擇旋轉聯接角度 操作。


核心的參考軸

從9個點中選擇一個作為柱的參考軸。

若調整參考軸:軸保持不動,柱隨著旋轉。

註釋:僅可用於至少一個柱分段具有矩形或圓形橫截面的情況。複雜截面不可用。

軸旋轉:沿軸為柱設定旋轉角度。
