垂直彎曲樑

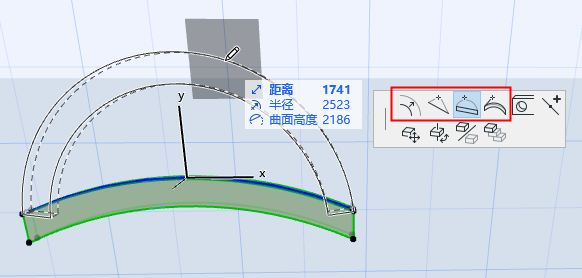

在3D或截面/立面視窗中:

1。選中樑

2。使用浮動工具框命令對邊進行垂直彎曲,或使用切線加以編輯。


樑的竪曲線自身無法彎曲。

給定樑無法在垂直和水平方向上同時彎曲。

對於直樑:其曲線高度不能大於曲線半徑。

對於傾斜樑:弧線的起點和末端點不可低於弧線原點

BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

半徑拉伸命令同樣可用於垂直曲樑:


或者,在“樑設定”或“訊息框”中:單擊曲線圖標並定義“弦/弧高”。

可使用負值


若初始樑為水平彎曲,則單擊“彎曲”圖標將指定垂直曲線並消除水平曲線。

相關主題:

水平曲樑
