編輯樑

拉伸長度/調整角度

在樑的參考軸末端點上使用浮動工具框命令。

拉伸長度

對於傾斜樑:

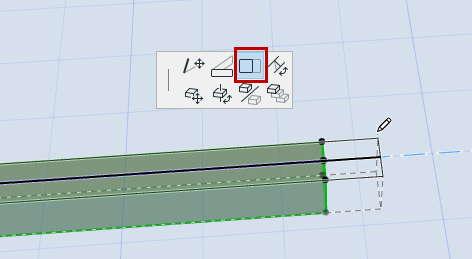

以固定的傾斜度拉伸長度

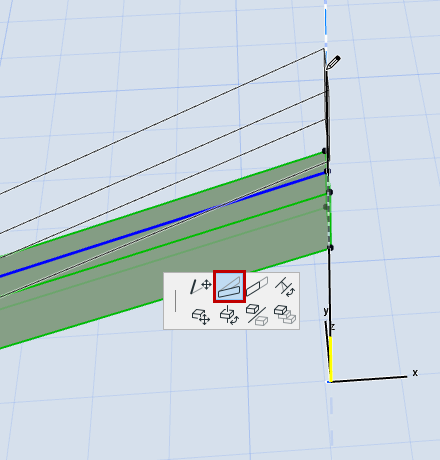

修改角度

BeamStretchLength.png   BeamModifyAngle.png

拉伸樑的橫截面

對於非曲線和未分段的樑:

在平面圖或3D視窗中,使用浮動工具欄命令來拉伸樑的橫截面尺寸。

注意:若樑的參考線垂直 於剖面線,則可在剖面視圖中對樑進行拉伸。

可選擇使用編輯 > 再成型 > 拉伸

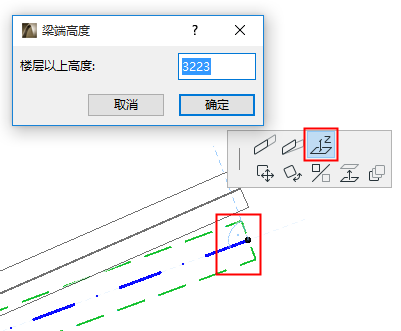

在平面圖中編輯傾斜樑

1。選擇平面圖上的傾斜樑。

2。在參考線的浮動工具框中單擊端點高度命令。

3。在樑的末端高度對話框中,為所選樑的端點輸入新的高度。
