樑和其它元素

樑與其它樑自動相交

如果選項>自動相交功能開啟時,一樑與另一樑相交時,ARCHICAD則自動清除LT型樑交集的交叉點。

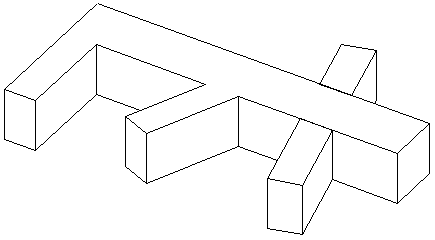

如果連接樑的一端落在其它樑的輪廓內,連接樑的一端將自動調整到參考軸。假如樑的交叉優先級相同,將相應地"清理"它們在3D中的外觀。

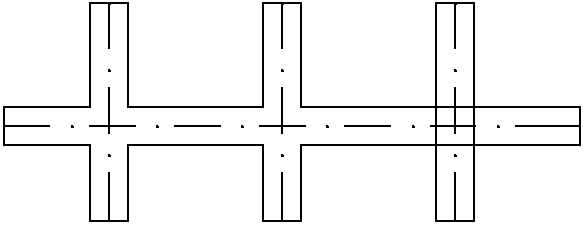

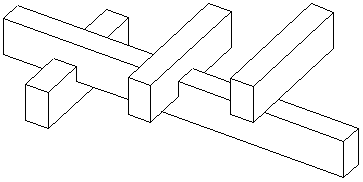

如果樑在不同的標高交叉或連接,也會清理樑的交集點。如果樑以間隔相互穿梭,但無相交參考線,交集處將根據各自的交叉優先級進行清理。

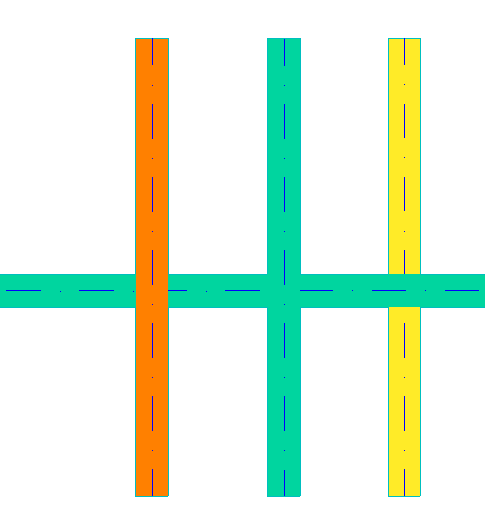

平面圖上的覆蓋填充樑

參見使用圖層來防止相交

相關主題:

樑可修剪到屋頂或殼體,

參見將元素修剪到屋頂或殼體

可將樑修剪到單平面屋頂。

參見將元素修剪到單平面屋頂

使用 調整元素至板將 樑調整到一個或多個板的特定樓層,並位於其上及/或下。

參見調整元素到板

對於結構元素中交集(節點)怎樣工作的的訊息:

參見元素交集
