創建或編輯複雜截面

要創建或編輯一個複雜截面,您需要使用截面編輯器 視窗 - 當您開啟一個剖面進行編輯或當您創建一個新截面時,這個獨立的2D編輯視窗就會自動開啟。

其開啟方式通常與截面管理器面板相關,包括指定於截面編輯器環境的各個控制項。

對於一個新建複雜截面

1。開啟截面管理器(選項 > 元素屬性 > 複雜截面)

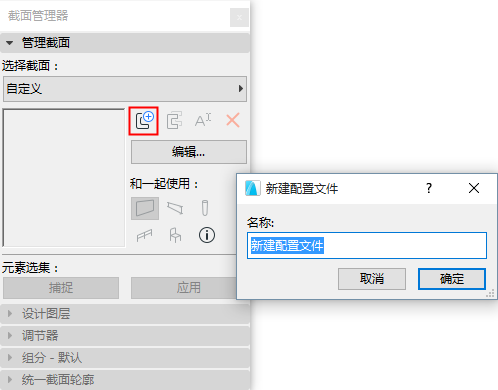

2。點擊新建 命令。

3。命名一個新建截面。

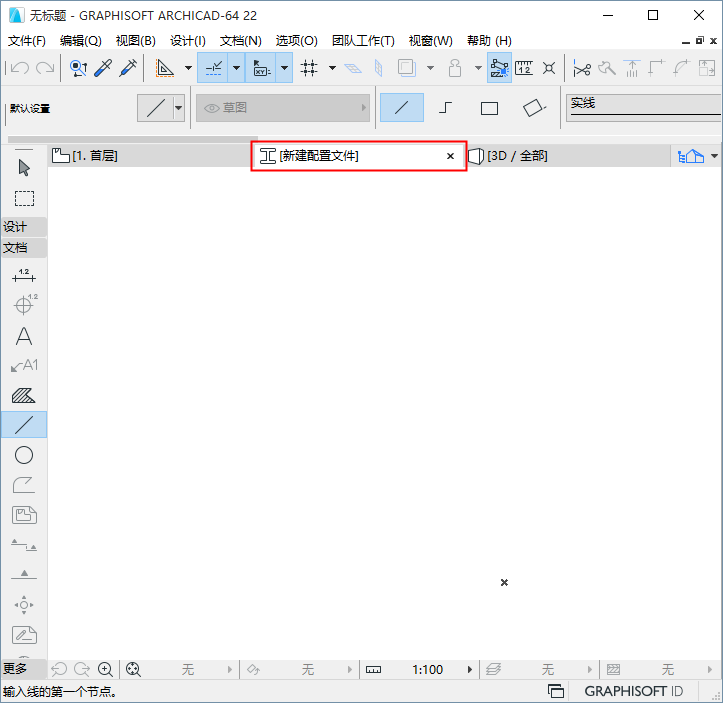

截面編輯器視窗已開啟,您可以開始創建一個截面元素。

見下面的創建/編輯截面組件


編輯一個複雜截面

執行下列其中一個操作:

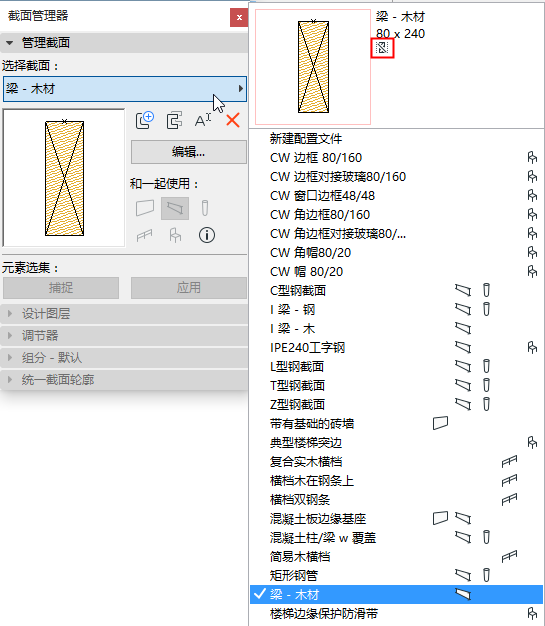

從截面管理器中,從彈出式對話框中選擇一個複雜截面:


注意圖標所指示的所選複雜截面是否包含核心。(在該圖像中,圖標指示的是 “沒有核心。”) 參見複合層部份結構顯示

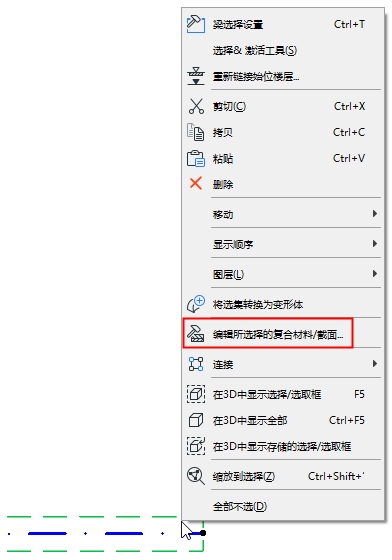

在模型視窗中,選擇一個現有的複雜截面元素,然後點擊上下文選單中的編輯所選複合材料/複雜截面

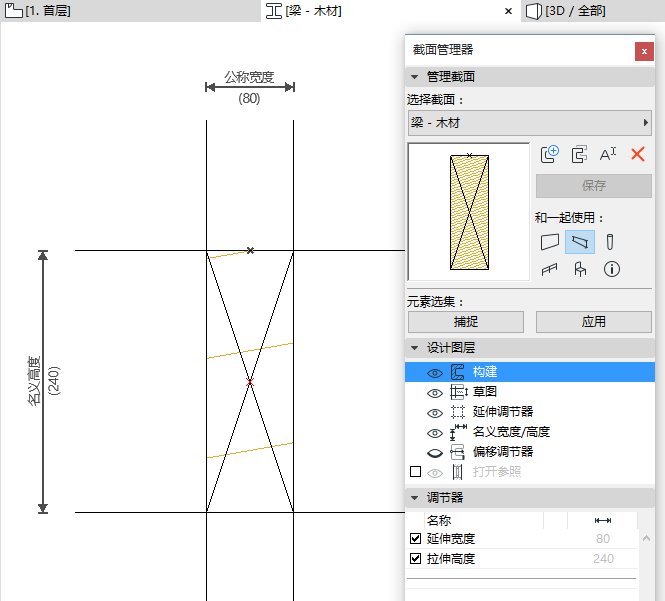

在截面編輯器中開啟所選截面。

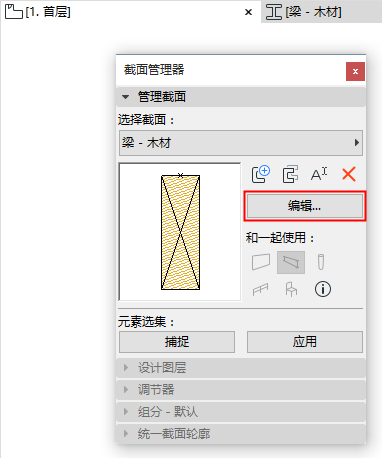

開啟截面編輯器 (從模型視窗中)

如果您從截面編輯器外部切換至一個模型視窗,那麼截面管理器仍舊處於開啟狀態,但其編輯控制項卻不可用。要再次開啟截面編輯器,請從彈出框中選擇一個截面並點擊編輯


創建/編輯截面組件

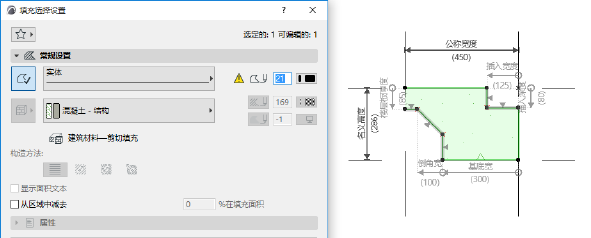

使用填充工具繪製或編輯複雜截面的交叉部份,利用常規2D方法完成想要的形狀。

在截面編輯器中,僅2D圖形工具是可用的。

使用填充選擇設定以分配建築材料和剪切線型。

註釋:

您的橫截面可以包含多種填充形狀(組件);它們作為單個截面全部一起儲存。

支持重疊填充,該填充方式會基於已放置元素水平上的建築材料優先級關閉。

截面屬性定義在屬性管理器中也可用: 參見截面 (屬性管理器)

截面原點是一個重要的參考點。參見 截面編輯視窗中的截面原點


僅熱點和用填充工具完成的填充會成為已儲存截面的一部份。

其他添加到截面編輯器視窗中的2D元素(線、標註等)可被用作為局部草圖輔助,但對於複雜截面的最終形態並不會產生影響。這些草圖輔助位於截面管理器設計圖層上的“草圖”內。

參見設計圖層面板

使用截面管理器的其他控制項以編輯截面幾何圖形及行為:

組件面板

統一的輪廓面板

拉伸調節器

偏移調節器

儲存已命名截面

執行下列其中一個操作:

點擊截面管理器中的儲存 按鈕,或

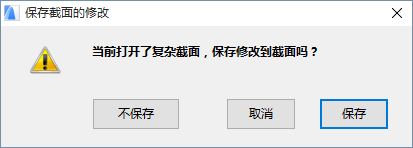

切換到另一個截面並從出現的對話框中選擇“儲存”。


儲存自定義截面
