在3D視窗中創建單平面屋頂

注意:除了繪製一個如下所述的新建屋頂外,您也可以選擇一個多平面屋頂並將其份割成若干個單平面屋頂,使用編輯 > 再成型> 分割成單平面屋頂或 設計 > 屋頂附加 > 分割成單平面屋頂。

在3D視窗中,如果想放置一個捕捉到現有元素的屋頂,則使用這種方法。

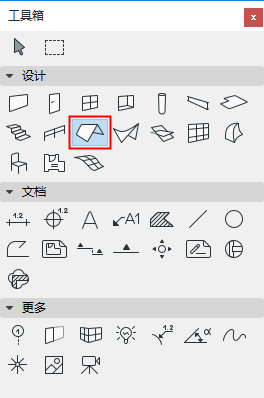

1。選擇屋頂工具。


2。在屋頂設定或訊息框中,調整主屋頂的參數(如傾斜度、表面、屋簷懸挑)。

3。從訊息框中選擇單平面幾何方法,

4。訊息框中,選擇三種輸入方法(多邊形、矩形或旋轉矩形)其中的一種方法。

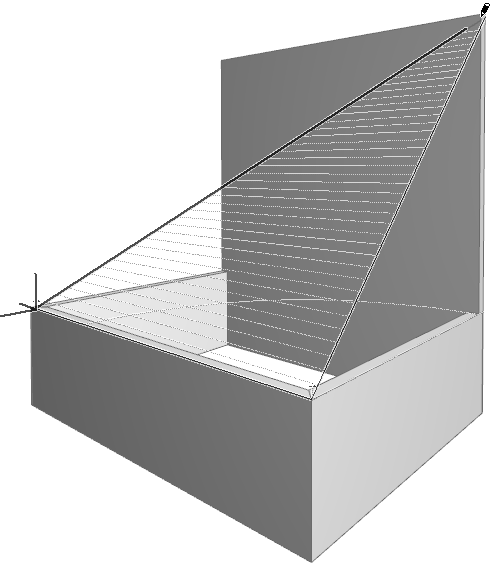

5。在3D視窗中,點擊三點來定義屋頂。前兩點構成軸線。

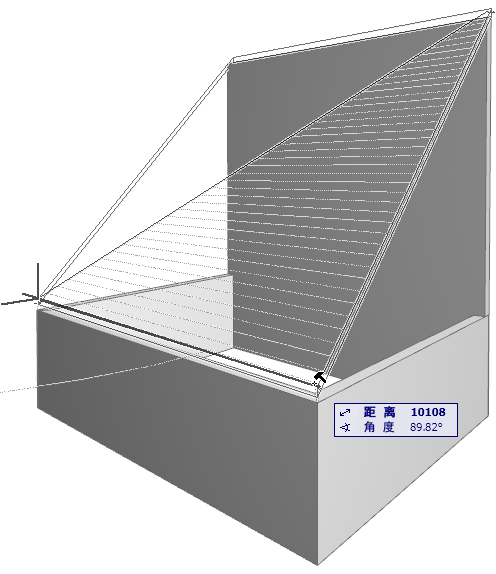

6。繪製屋頂的輪廓。當返回到第一個節點的時候,錘子游標出現。點擊以閉合多邊形,

3DSinglePlane1.png  3DSinglePlane3.png

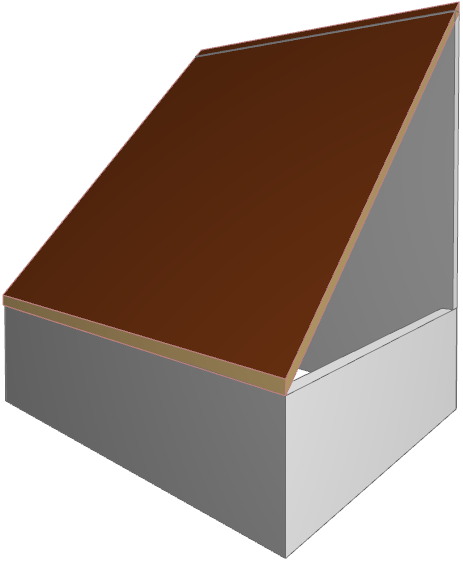

7。ARCHICAD將生成屋頂。
