在平面圖或剖面圖上創建一個3D剖切

1。確保3D剖切是開的狀態。

參見顯示或隱藏3D切除

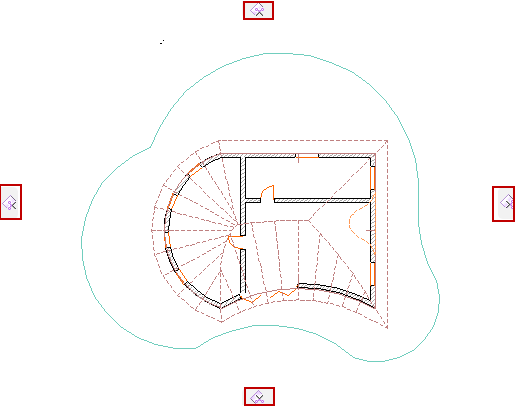

2。視窗將顯示螢幕四面的剖面圖控鍵。


3。點擊並拖動一個或多個製表符到預定位置。預設情況下,您將正交拖動剖面圖。

4。點擊在所需的位置放置剪切平面。

取消操作:注意進入垃圾桶的所有四條邊的製表符:如果您在拖動時改變想法,只將剪切平面搬回垃圾桶(或按Esc鍵) 來取消操作。

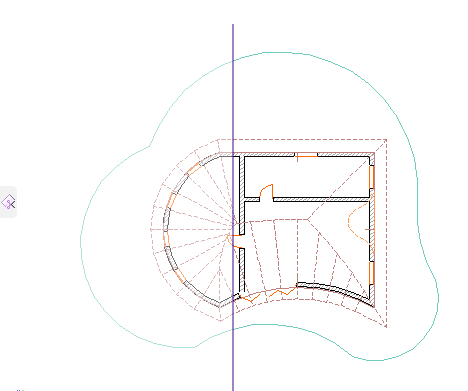

CuttingPlaneFP1.png   CuttingPlaneFP2.png

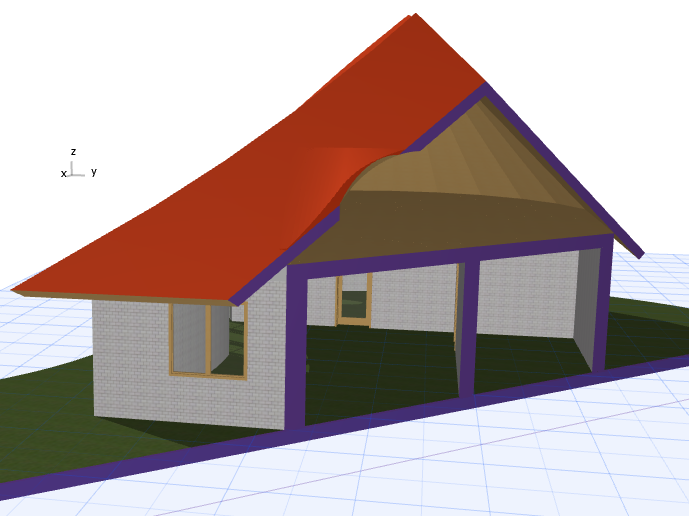

5。查看生成的3D剖切。


為隱藏剪切平面:

參見隱藏3D剪切平面

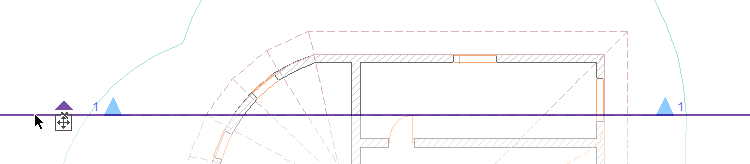

使用剖面線作為剪切平面

它可能便於使用一個現有的剖面圖作為您3D剖切的基礎。

選擇剖面線,並選擇 在此創建剪切平面


剪切平面與剖面線一致,但獨立於它。如果需要您現在可以移動並編輯剪切平面。剖面圖保持不變。


在平面圖或剖面圖上創建自定義剪切平面

如果您希望從超過預定義的正交方向的不同方向剪切模型,創建一個自定義的剪切平面。

1。從四個剪切平面製表符中點擊任意一個調出索引選單。

2。選擇 創建自定義剪切平面

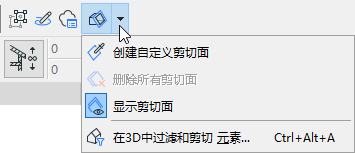

注意:在標準工具列中的該命令也可用。


3。雙擊來定義剪切線。

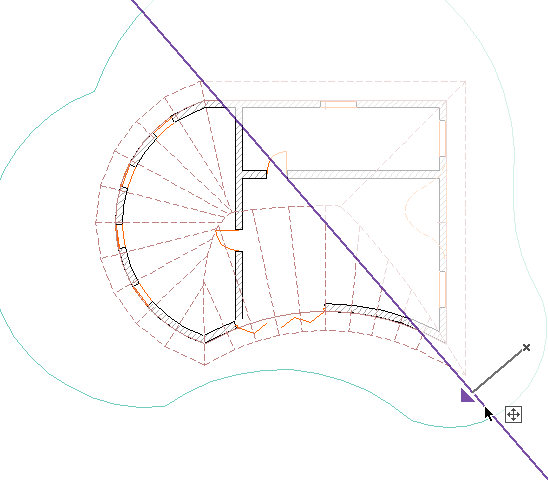

4。點擊剪切線,然後拖動它到預定位置來創建剖面圖。

CustomCutPlaneFP.png  DragCutPlaneFP.png

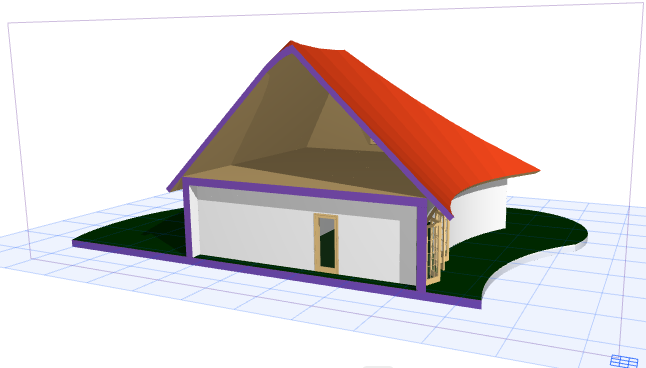

5。查看生成的3D剖切。
