在3D視窗中創建一個3D剖切

1。確保3D剖切是開的狀態。

參見顯示或隱藏3D切除

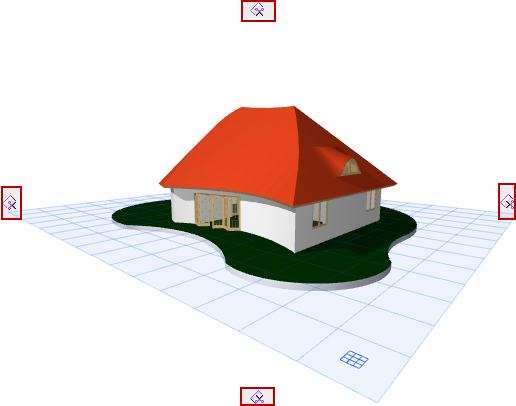

2。該視窗將顯示螢幕所有四條邊上的剖面圖製表符。

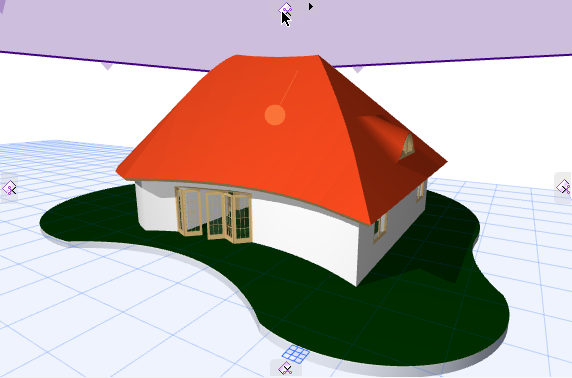

3。將滑鼠懸停在任一製表符上來查看在那個位置上的正交剪切平面。

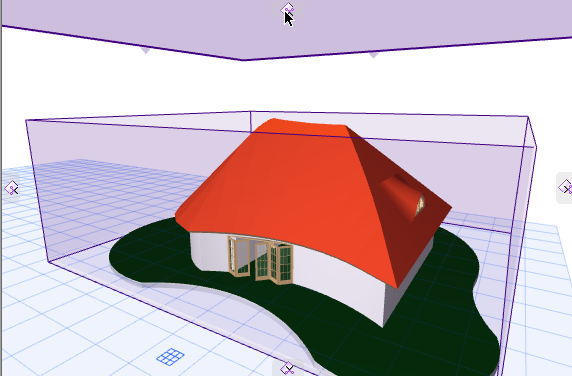

4。一旦您點擊了一個製表符,您將看到模型的邊界框。預定義的剖面圖將在與該邊界框平行的平面圖上剪切模型。

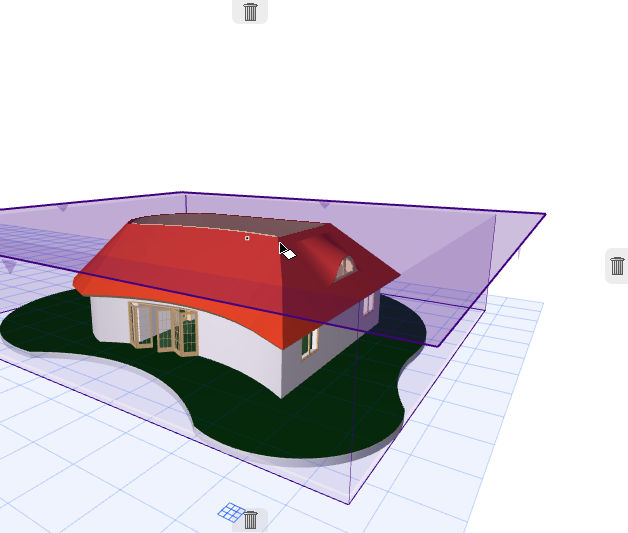

5。拖動製表符來正交剪切3D模型。

在3D視窗中創建自定義剪切平面


取消操作:注意進入垃圾桶的所有四條邊的製表符:如果您在拖動時改變想法,只將剪切平面搬回垃圾桶(或按Esc鍵) 來取消操作。

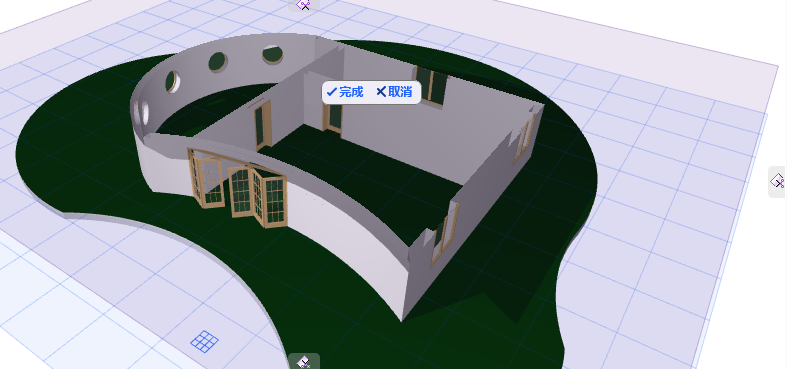

6。當剪切平面在正確的位置時點擊。完成 浮動命令出現。


7。點擊 完成,或取消 來撤銷此次操作。

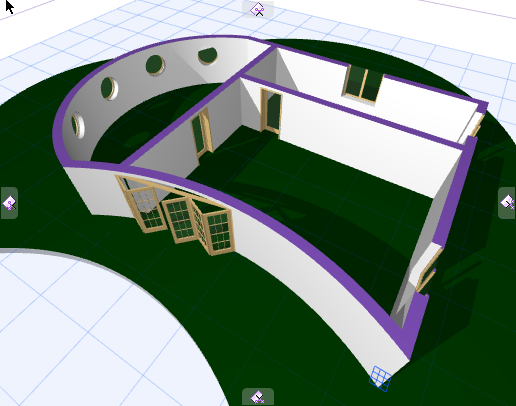

8。查看生成的3D剖切。


為隱藏剪切平面:

參見隱藏3D剪切平面

在3D視窗中創建自定義剪切平面

如果您希望從超過預定義的正交方向的不同方向剪切模型,您可以創建一個自定義的剪切平面。

確保3D剖切是開的狀態。

1。從四個剪切平面製表符中點擊任意一個調出索引選單。

2。選擇 創建自定義剪切平面

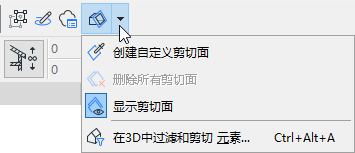

注意:在標準工具列中的該命令也可用。


3。通過操作下列中的一個來定義自定義剪切平面方向:

使用一個元素的平面 (例如,一個屋頂平面)

點擊一個現有元素的平面來定義剪切平面的角度。矩形幫助查看該平面。

再次點擊來定義剪切平面的位置。

使用一個邊作為平面的旋轉軸

用梅賽德斯游標點擊現有的邊來定義旋轉軸

點擊可以接觸到剪切平面上的任一點;這可以定義剪切平面的位置

點擊任意三個點 (例如三個元素熱點)來定義一個平面

點擊兩個點來定義旋轉軸

點擊可以接觸到剪切平面上的任一點;這可以定義剪切平面的位置

4。當剪切平面在正確的位置時點擊。完成 浮動命令出現。如果您對剪切平面滿意,點擊 完成

5。查看生成的3D剖切。
